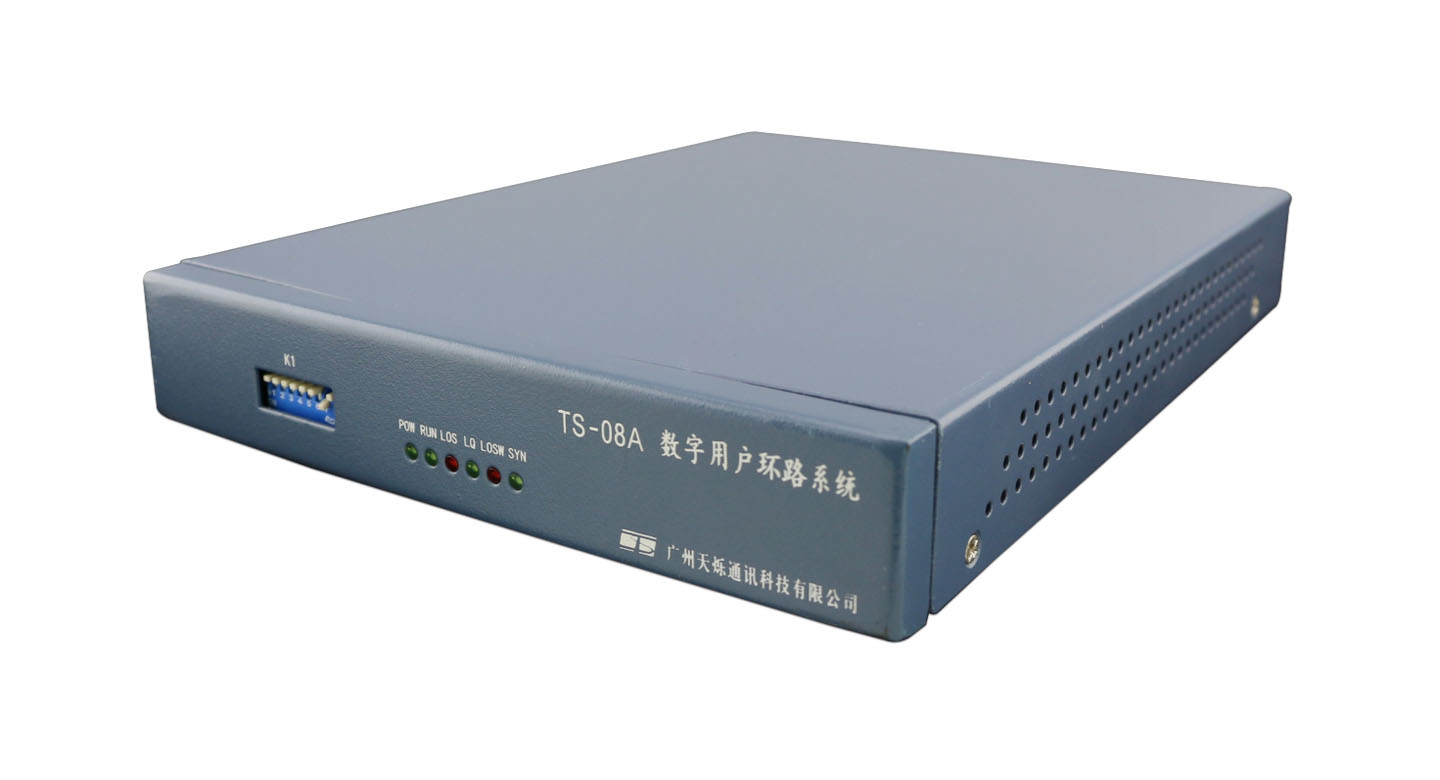

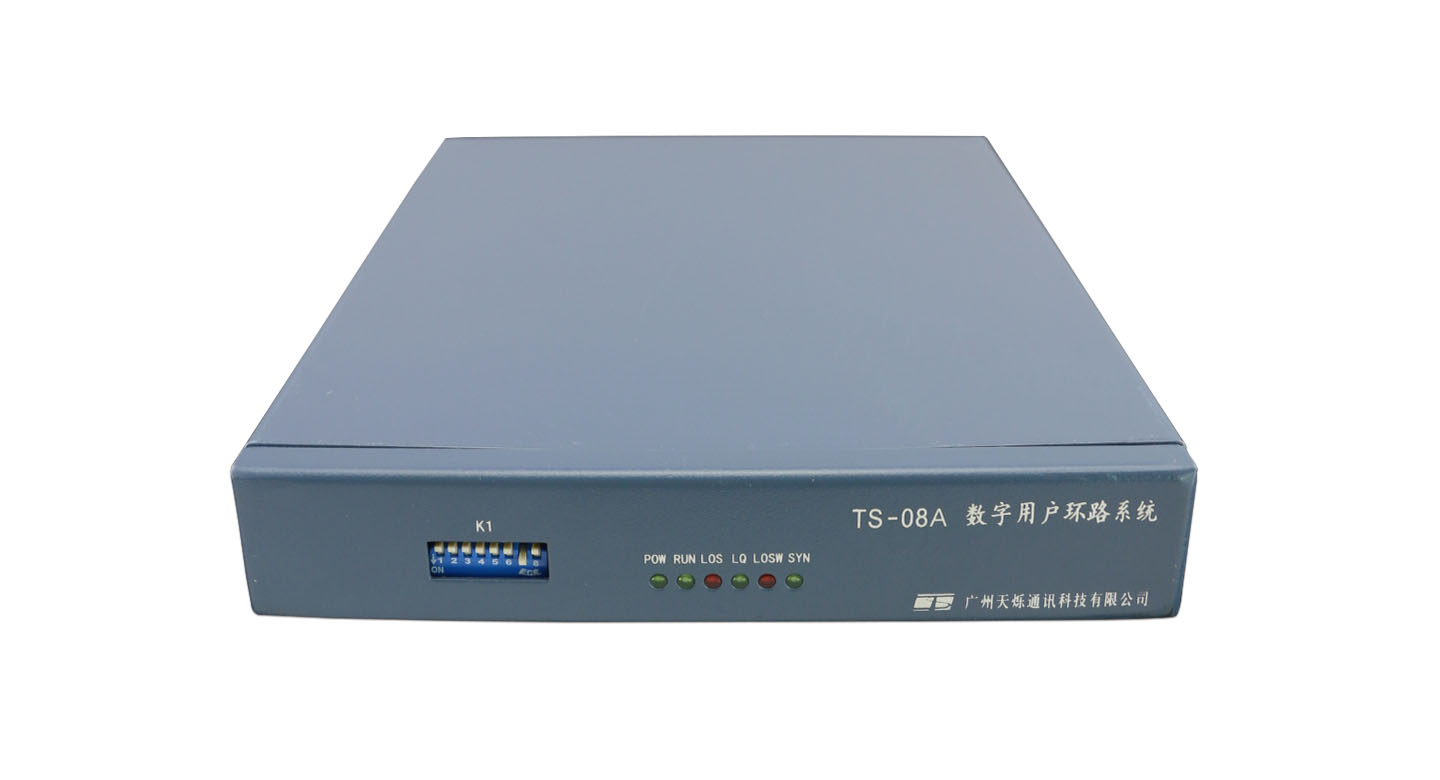

TS-08A-EN 数字铜钱设备

  • 品牌
    天烁
  • 产品尺寸
    230×175×30 mm3 (长×宽×高)
  • 产品特性
    提供从 136 Kbit/s 到 2056 Kbit/s 的8种线路速率(使用E1接口时, 线路速率仅支持2056 Kbit/s)。降低带宽可扩大工作距离范围:0.5mm铜线,136 Kbit/s 的线路速率,TS-08A 系统传输距离最远可达 10Km,2056 Kbit/s的线路速率,最远可达3.6 Km
  • 应用范围
    广泛应用于各大行业领域
       简介描述:

                       G.SHDSL是对称的高比特数字用户环路标准(G.991.2)。G.SHDSL比其它的DSL技术具有无比的优越性,G.SHDSL可以在一对铜缆上支持对称的136Kbit/s到2.36Mbit/s可变速率,同时还比其他DSL技术产品传输更远的距离。G.SHDSL所采用的核心技术同当前ANSI T1.418规定的HDSL2标准很相近。G.SHDSL的技术叫做TCPAM(Trellis Coded Pulse Amplitude Modulation)。G.SHDSL具有速率/距离自适应的能力,与当今的基于2B1Q技术的HDSL相对比具有优越的性能。

                      TS-08A是基于 G.SHDSL标准的数字用户线设备。它提供从 136 Kbit/s 到 2056 Kbit/s 的8种线路速率(使用E1接口时, 线路速率仅支持2056 Kbit/s)。降低带宽可扩大工作距离范围:0.5mm铜线,136 Kbit/s 的线路速率,TS-08A 系统传输距离最远可达 10Km,2056 Kbit/s的线路速率,最远可达3.6 Km。

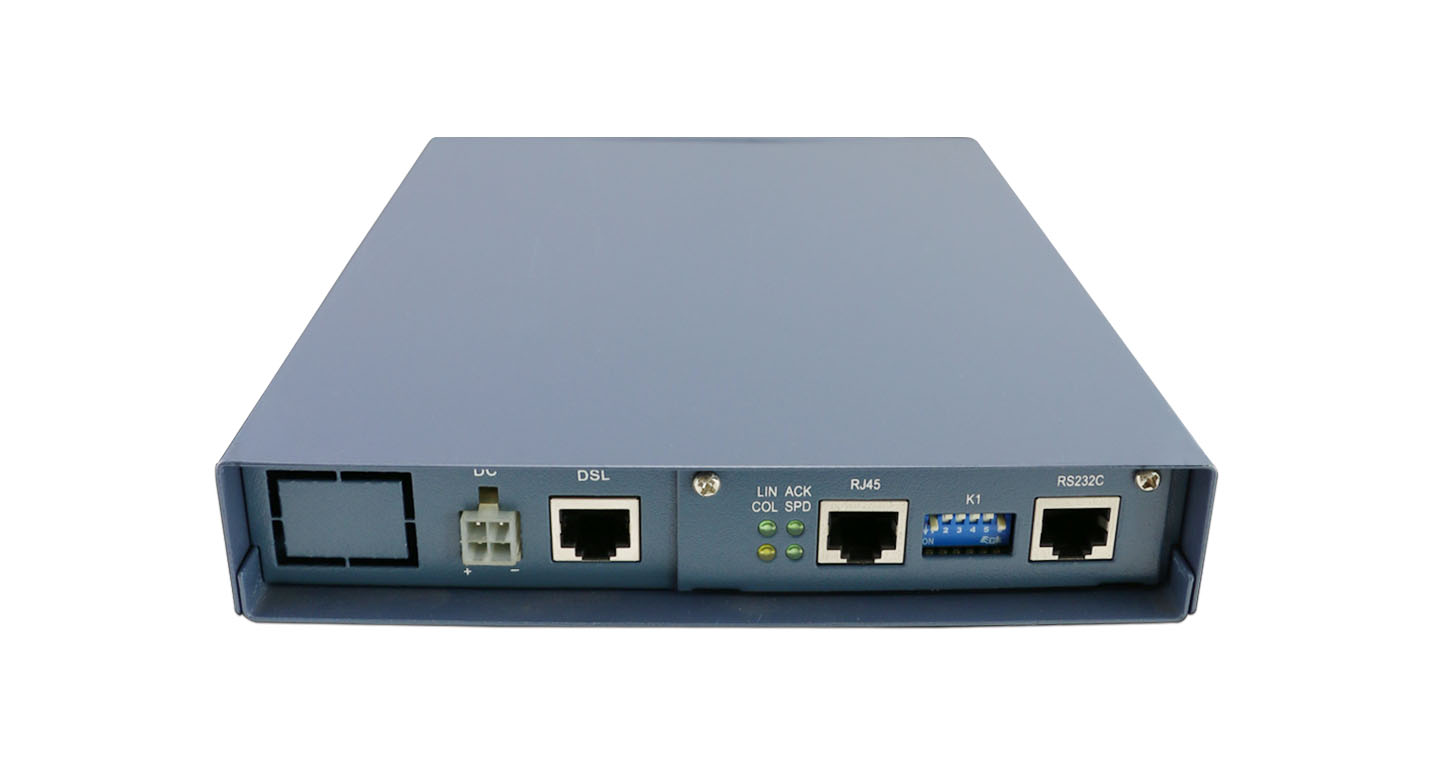

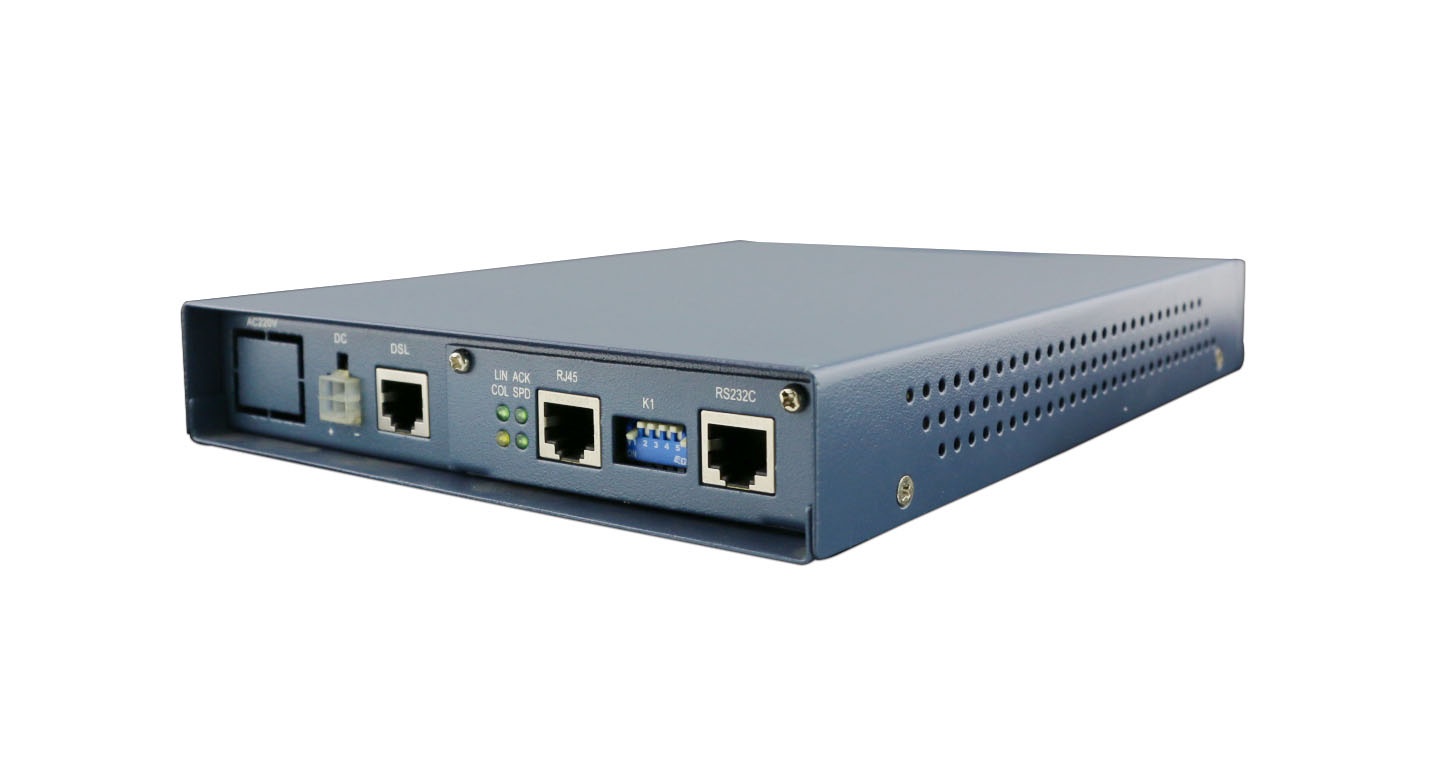

                       TS-08A提供三种即插即用(plag & play)用户接口(UIF),包括 E1接口(G.703/G.704)、 Ethernet 10/100BASE-T网桥(IEEE802.3)和V.35数据接口。本地端与远端的用户接口(UIF)允许混合应用,两端UIF的数据以 n×64Kbit/s方式映射。

                       TS-08A提供终端监控接口,支持EOC(嵌入操作通道)。

                       TS-08A提供直流 +24V、-48V 或交流220V电源,功耗小于6W。

       功能特点:

1 提供终端监控接口,支持EOC(嵌入操作通道)。
2 提供直流 +24V、-48V 或交流220V电源,功耗小于6W。
3 提供三种即插即用(plag & play)用户接口(UIF)
4 提供从 136 Kbit/s 到 2056 Kbit/s 的8种线路速率
5 比其他DSL技术产品传输更远的距离
6 具有速率/距离自适应的能力
7 与当今的基于2B1Q技术的HDSL相对比具有优越的性能。
8 基于 G.SHDSL标准的数字用户线设备

       技术指标:

DSL 线路 参考标准 G.991.2
线对数 1
标称线路环阻 135 
过压保护 ITU-T Rec. K.21
连接器类型 RJ-45,8 针
E1 接口 参考标准 ITU-T Rec. G.703 / G.704
比特率 2048 kbit/s  ± 50 ppm
线路码型 HDB3
成帧 ITU-T G.704
输入阻抗 75 /120 
信号幅度 ± 3.00 V  @ 120 ± 2.37 V @ 75
抖动特性 根据 ITU-T Rec. G.823
ESD – 保护 8 kV (大气放电)
连接器类型 RJ45   120 
NEC 75 
ETHERNET 接口 参考标准 IEEE802.3
网口类型 10BASE-T(UTP)
MAC地址表 10000
过滤速率 15000PPS
帧缓冲 256
连接器类型 RJ45
DATA接口 参考标准 RS232/X.21/EIA530/V.35
接口速率 N×64Kb/s±50ppm(n=0..31)
连接器类型 DB25孔
监视口(RS232C)接口 信号标准 RS232
数据速率 19200 波特,异步
协议 8 Bit,无校验,1 停止位,无流控,TTY或ANSI
电源 本地供电, 18 VDC .. 72 VDC 或220 VAC
功耗, 典型值 6 W
环境 存放, (-25C … +55C)
运输, (-40C … +70C)
运行, (-5C … +45C)
