简介描述：

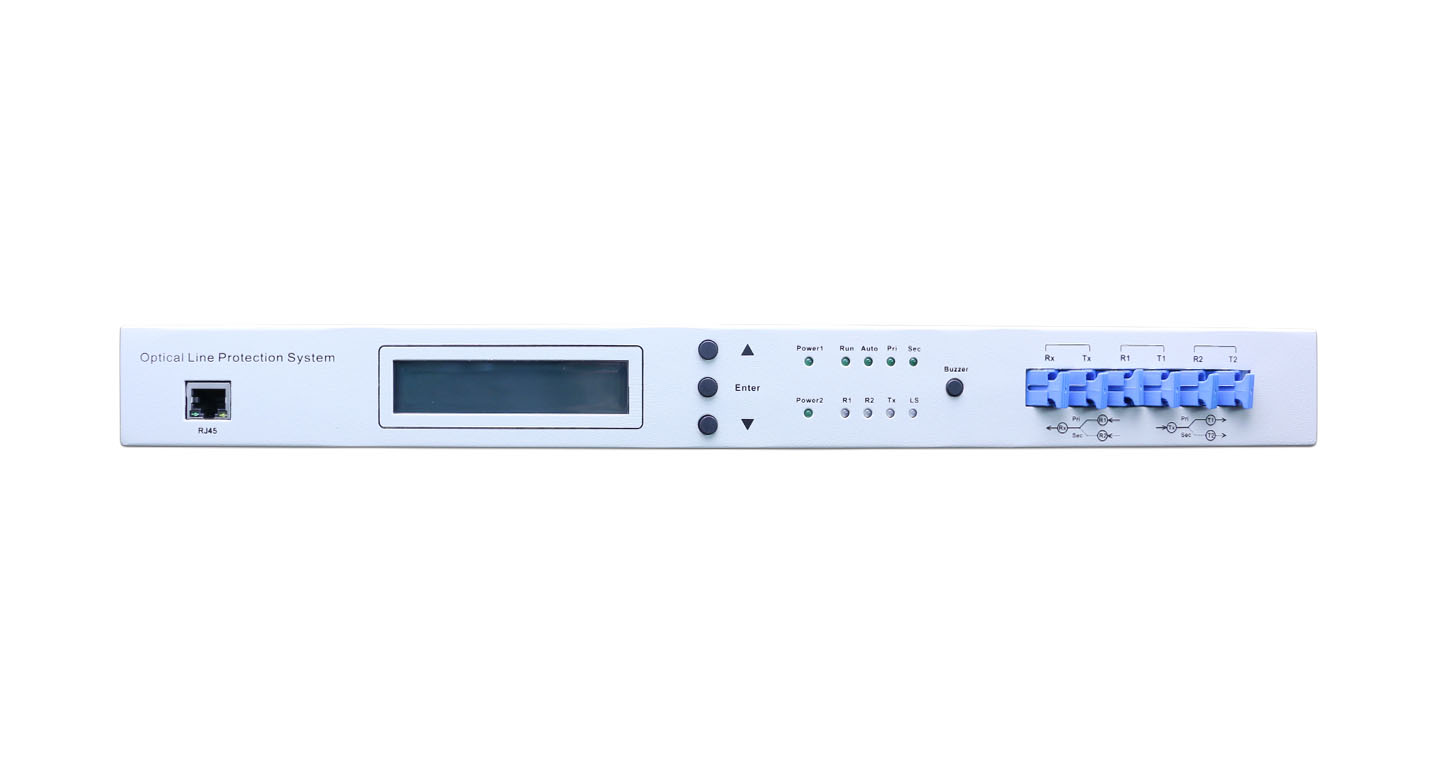

光线路保护系统由光线路保护设备（OLP-Optical Line Protection）和操作维护终端组成，可以实现光功率监测、光路自动切换以及网络管理等功能。在光通信网络中，OLP实时监测工作光纤和备用光纤上的光功率，当监测到当前工作光纤上的光功率值低于设定的切换门限时，发出告警提示并自动切换到备用光纤,从而实现对光传输系统线路的保护。OLP可以简单、经济地构成各种通路、干线的保护方案，也可以对各种需要光路切换的网络进行保护，从而组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。
功能特点：
|
1 |
光功率监测 |
|
2 |
光路自动切换 |
|
3 |
网络管理 |
|
4 |
缩短通讯中断时间，提高维护效率，极短时间内自动恢复通信 |
|
5 |
减少线路故障造成的各种损失 |
|
6 |
增加传输网络的可靠性，提高运营商的服务质量 |
|
7 |
在保证业务无阻断的前提下任意调度主备工作路由(线路检修、割接调度) |
|
8 |
实时监测主备光纤光功率 |
|
9 |
支持整个系统的远近程控制，方便对设备的管理、维护 |
|
10 |
具备透明传输性 |
技术指标：
|
性能参数 |
1:1保护 |
1+1保护 |
1-1保护 |
|
工作波长 nm |
1310±50nm和1550±50nm |
|
监测光功率范围 dBm |
＋23～-50 |
|
监测光功率精度 dB |
±0.25 |
|
监测光功率分辨率 dB |
±0.01 |
|
回波损耗 dB |
≥55 |
|
偏振相关损耗 dB |
≤0.05 |
|
波长相关损耗 dB |
≤0.1 |
|
插入损耗 dB |
发端<1.2、收端<1.2 |
发端<4、收端<1.2 |
<1.2 |
|
切换时间 ms |
<35 |
<15 |
<15 |
|
工作寿命 次 |
>107 |
|
工作温度 ℃ |
-10～+60°C |
|
存储温度 ℃ |
-20～+75°C |
|
电 源 V |
DC(36-72)V和AC(85-264)V/50~60Hz，双电源供电 |
|
掉电状态 |
保持或切换到备通道 |
|
光纤接口 |
SC/PC(可选) |
|
尺 寸 |
标准19'机架1U/4U |
