简介描述：
G.SHDSL是对称的高比特数字用户环路标准（G.991.2）。G.SHDSL比其它的DSL技术具有无比的优越性，G.SHDSL可以在一对铜缆上支持对称的136Kbit/s到2.36Mbit/s可变速率，同时还比其他DSL技术产品传输更远的距离。G.SHDSL所采用的核心技术同当前ANSI T1.418规定的HDSL2标准很相近。G.SHDSL的技术叫做TCPAM（Trellis Coded Pulse Amplitude Modulation）。G.SHDSL具有速率/距离自适应的能力，与当今的基于2B1Q技术的HDSL相对比具有优越的性能。

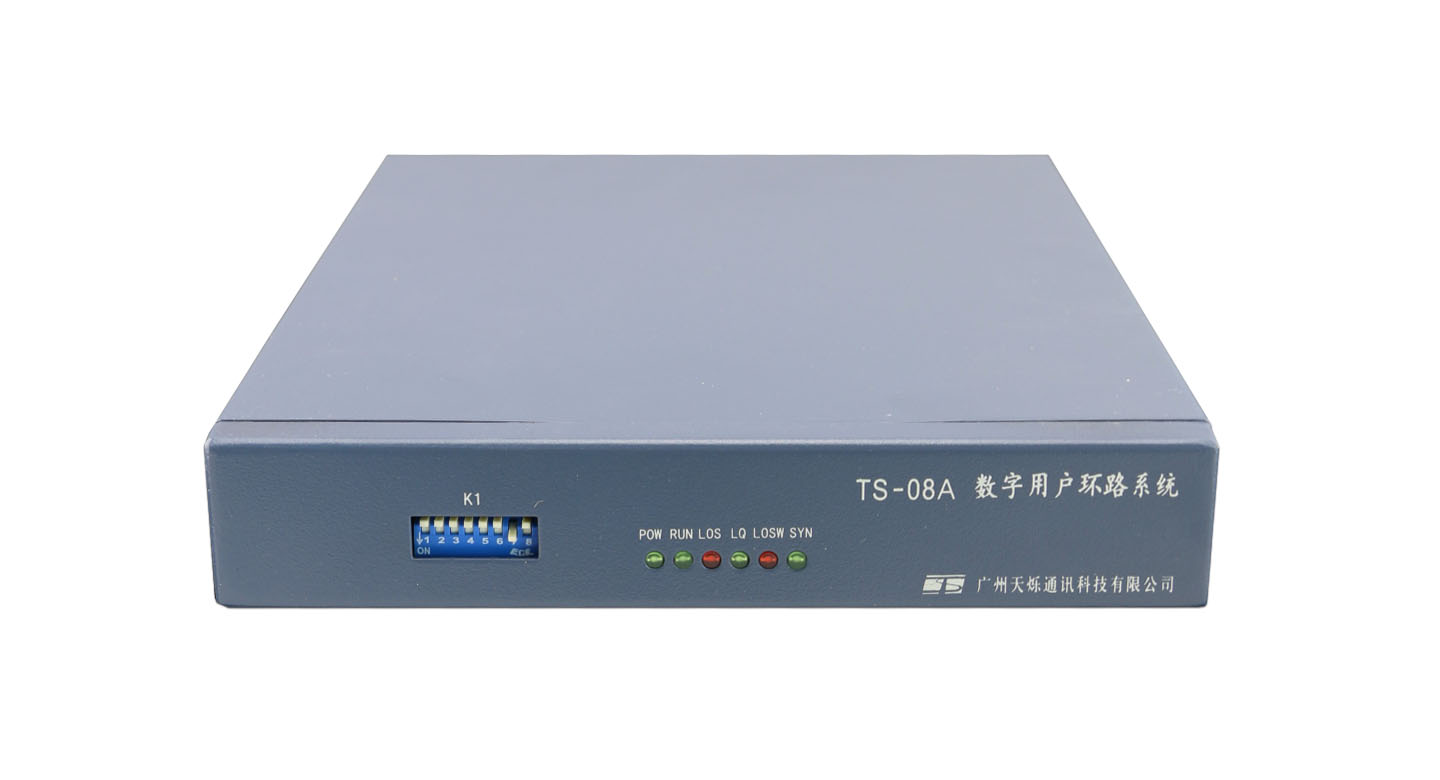

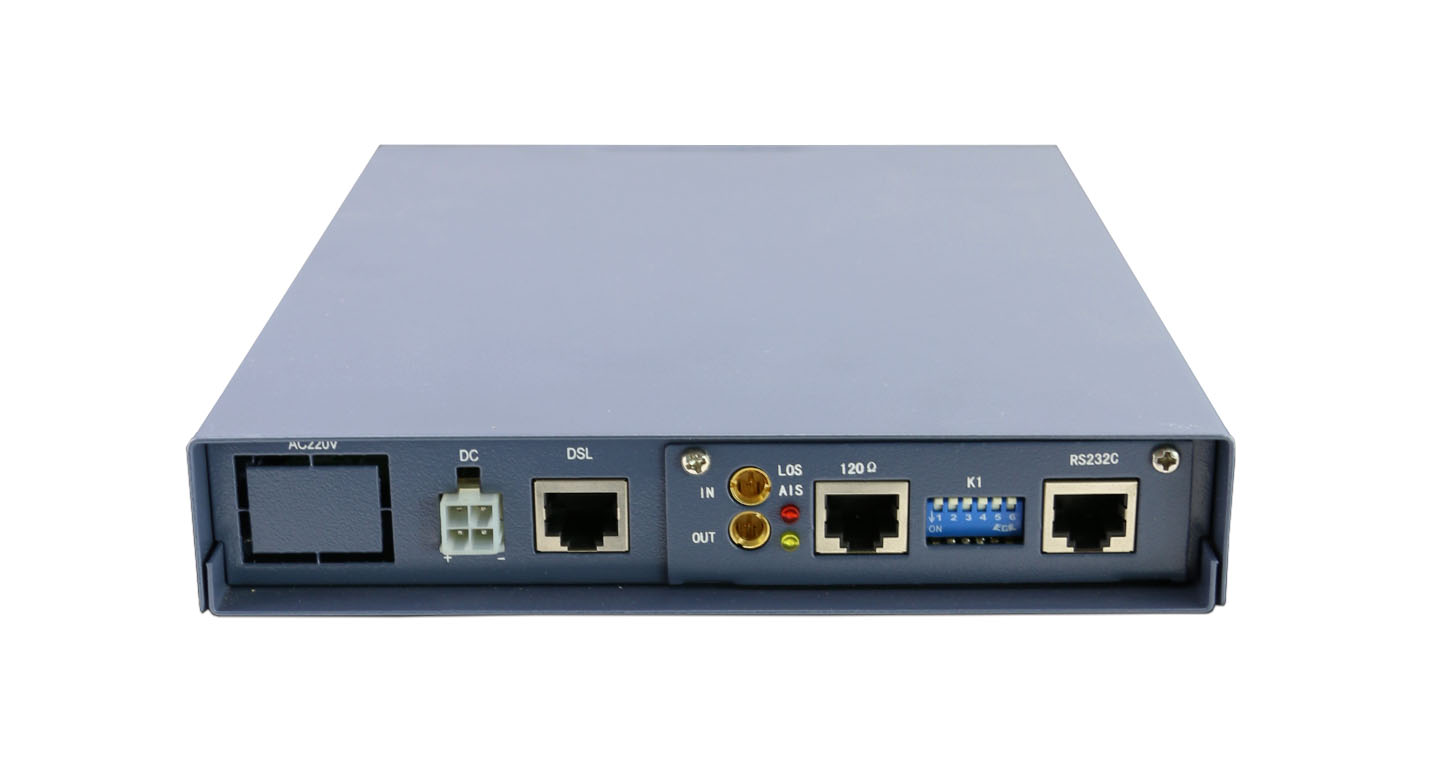

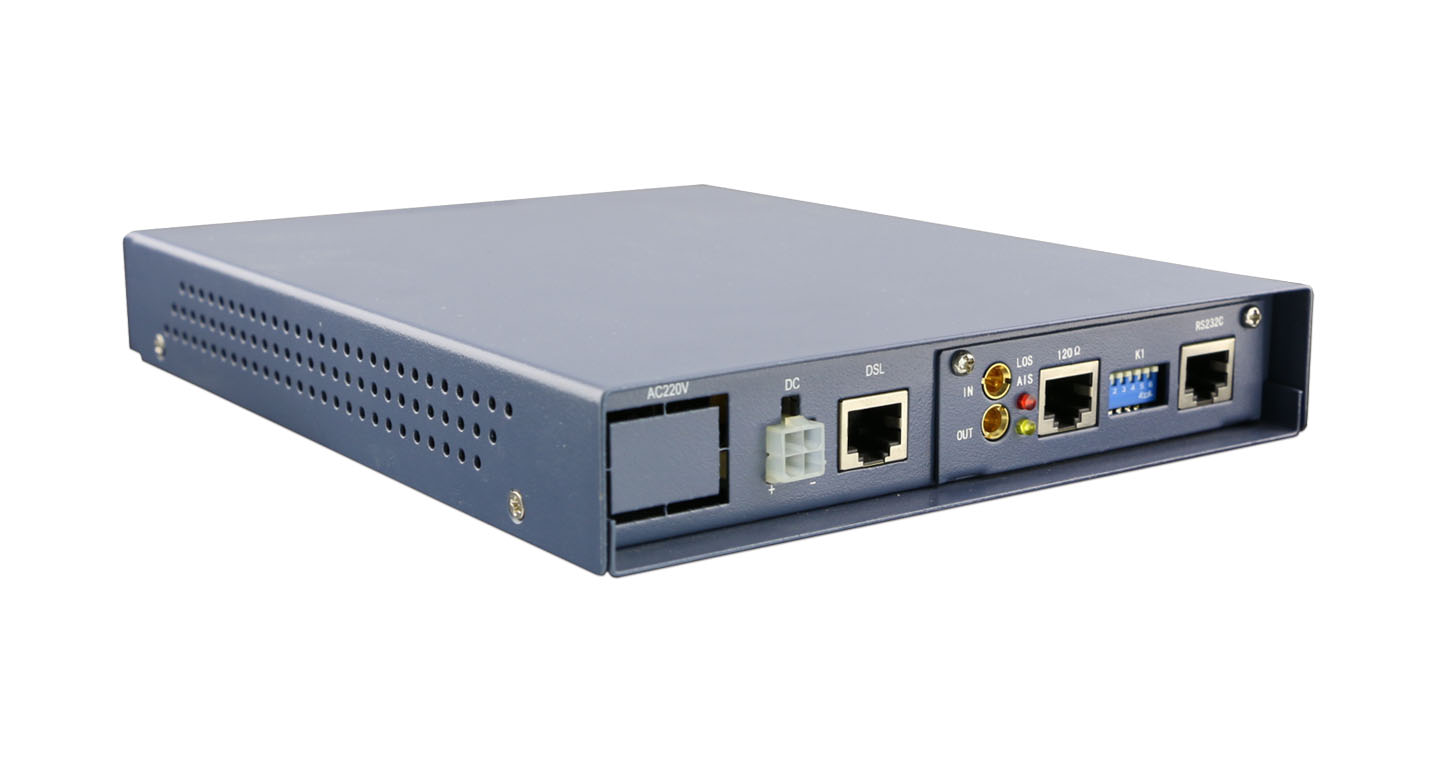

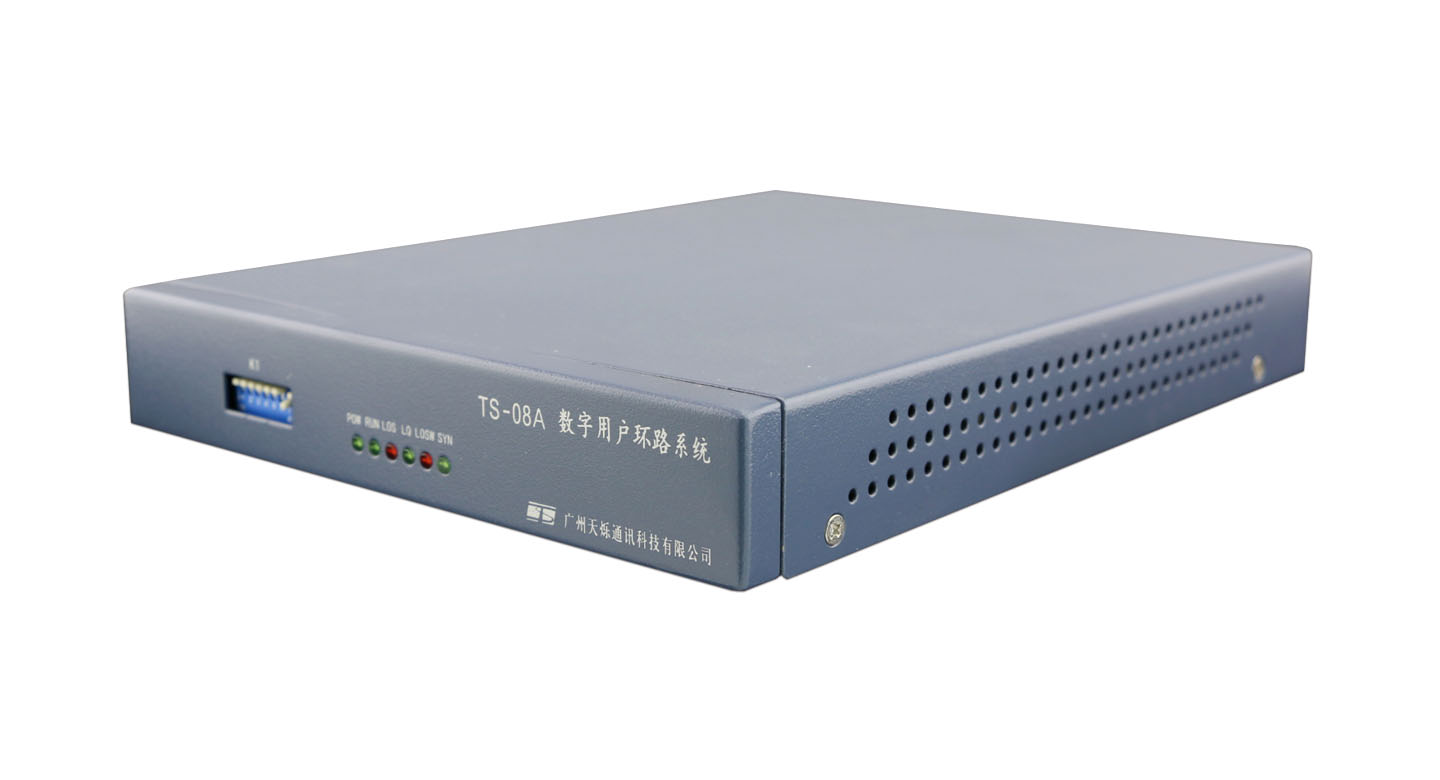

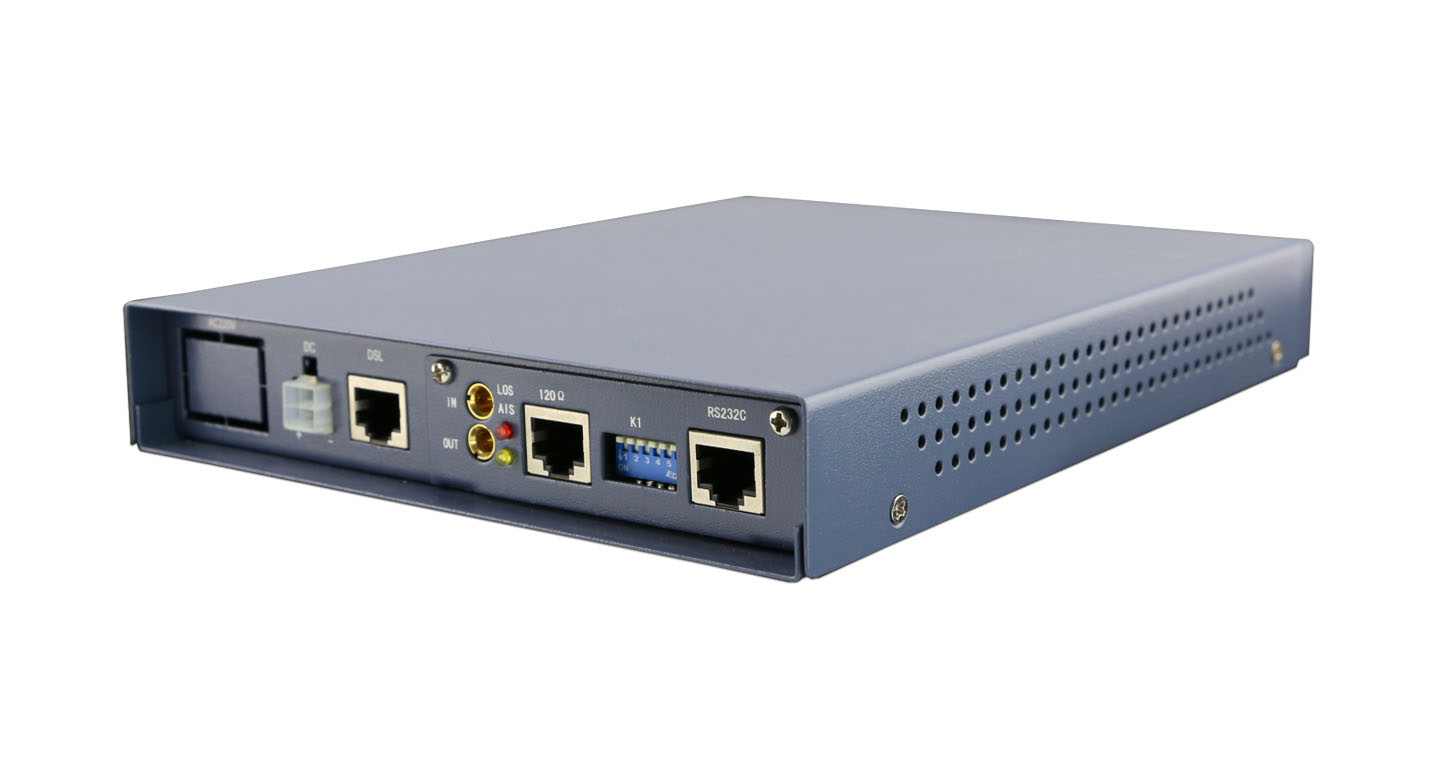

TS-08A是基于 G.SHDSL标准的数字用户线设备。它提供从 136 Kbit/s 到 2056 Kbit/s 的8种线路速率(使用E1接口时, 线路速率仅支持2056 Kbit/s)。降低带宽可扩大工作距离范围：0.5mm铜线，136 Kbit/s 的线路速率，TS-08A 系统传输距离最远可达 10Km，2056 Kbit/s的线路速率，最远可达3.6 Km。
TS-08A提供三种即插即用(plag & play)用户接口(UIF)，包括 E1接口(G.703/G.704)、 Ethernet 10/100BASE-T网桥(IEEE802.3)和V.35数据接口。本地端与远端的用户接口(UIF)允许混合应用，两端UIF的数据以 n×64Kbit/s方式映射。
TS-08A提供终端监控接口，支持EOC(嵌入操作通道)。
TS-08A提供直流 +24V、-48V 或交流220V电源，功耗小于6W。
功能特点：
|
1 |
提供终端监控接口，支持EOC(嵌入操作通道)。 |
|
2 |
提供直流 +24V、-48V 或交流220V电源，功耗小于6W。 |
|
3 |
提供三种即插即用(plag & play)用户接口(UIF) |
|
4 |
提供从 136 Kbit/s 到 2056 Kbit/s 的8种线路速率 |
|
5 |
比其他DSL技术产品传输更远的距离 |
|
6 |
具有速率/距离自适应的能力 |
|
7 |
与当今的基于2B1Q技术的HDSL相对比具有优越的性能。 |
|
8 |
基于 G.SHDSL标准的数字用户线设备 |
技术指标：
|
DSL 线路 |
参考标准 |
G.991.2 |
|
线对数 |
1 |
|
标称线路环阻 |
135 |
|
过压保护 |
ITU-T Rec. K.21 |
|
连接器类型 |
RJ-45，8 针 |
|
E1 接口 |
参考标准 |
ITU-T Rec. G.703 / G.704 |
|
比特率 |
2048 kbit/s ± 50 ppm |
|
线路码型 |
HDB3 |
|
成帧 |
ITU-T G.704 |
|
输入阻抗 |
75 /120 |
|
信号幅度 |
± 3.00 V @ 120 ± 2.37 V @ 75 |
|
抖动特性 |
根据 ITU-T Rec. G.823 |
|
ESD – 保护 |
8 kV (大气放电) |
|
连接器类型 |
RJ45 120 |
|
NEC |
75 |
|
ETHERNET 接口 |
参考标准 |
IEEE802.3 |
|
网口类型 |
10BASE-T(UTP) |
|
MAC地址表 |
10000 |
|
过滤速率 |
15000PPS |
|
帧缓冲 |
256 |
|
连接器类型 |
RJ45 |
|
DATA接口 |
参考标准 |
RS232/X.21/EIA530/V.35 |
|
接口速率 |
N×64Kb/s±50ppm(n=0..31) |
|
连接器类型 |
DB25孔 |
|
监视口（RS232C）接口 |
信号标准 |
RS232 |
|
数据速率 |
19200 波特，异步 |
|
协议 |
8 Bit，无校验，1 停止位，无流控，TTY或ANSI |
|
连接器类型 |
RJ45 |
|
电源 |
本地供电, |
18 VDC .. 72 VDC 或220 VAC |
|
功耗, |
典型值 6 W |
|
环境 |
存放, |
(-25C … +55C) |
|
运输, |
(-40C … +70C) |
|
运行, |
(-5C … +45C) |
