简介描述：

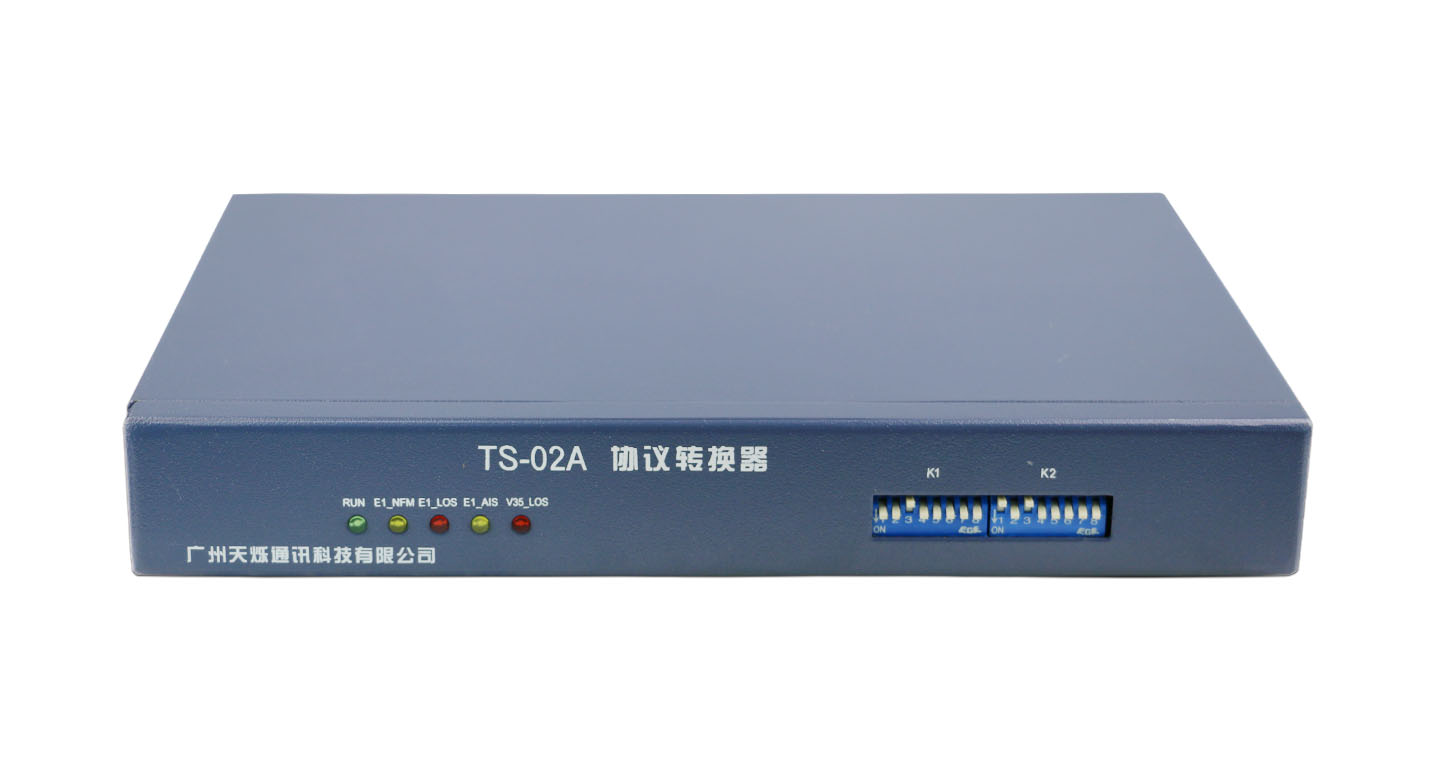

TS-02A型 协议转换器是一台高速数据传输同步接口设备。一边为N×64K（N=1～32）bps的标准E1（HDB3）信码，另一边为V.35标准信码之间的协议传输。E1接口工作在非帧方式或成帧方式；V.35接口工作在同步N×64K（N=1～32）bps的工作速率。
利用传输网的架构，在相应的数字数据网中，该设备可以和DDN、MODEM、计算机及路由器等设备连接，为连接提供一条高速长距离的数据通道。给用户提供高速数据通信的业务和满足用户现时代的通信要求。
通过开关或软件来设置数据传输的有效路时隙，远端设备自适应局端设备的设置。
功能特点：
|
通信容量 |
1路协议转换器；19英寸架构可配置2路协议转换器 |
|
速率配置 |
N×64K（N=1~32）bps速率下任意选择传输 |
|
结构新颖 |
台式；或19英寸1U机箱，插入国际标准19英寸机柜 |
|
技术先进 |
FPGA、大规模集成电路设计 |
|
时隙可选 |
开关或软件选择E1接口有效路时隙；远端设备也可以通过局端设备E1接口来传送路时隙的设置 |
技术指标：
|
E1接口 |
符合ITU-T |
G.703、G.704建议 |
|
码型 |
HDB3码 |
|
阻抗 |
75Ω或120Ω |
|
衰耗 |
0~6dB |
|
抖动 |
符合ITU-T G.821、G.823建议 |
|
V.35接口 |
符合ITU-T |
G.991.2建议 |
|
阻抗 |
135Ω |
|
接口类型 |
V.35/DCE |
|
物理接口 |
DB25/母 |
|
时钟 |
本地时钟、线路恢复时钟、外同步时钟 |
|
数据速率 |
N×64kbit/s、N=1~32 |
|
工作电压 |
内置交流220V或直流-48V，系统耗电小于5W |
|
工作环境 |
环境温度+5℃~+40℃，相对湿度85%（+30℃） |
