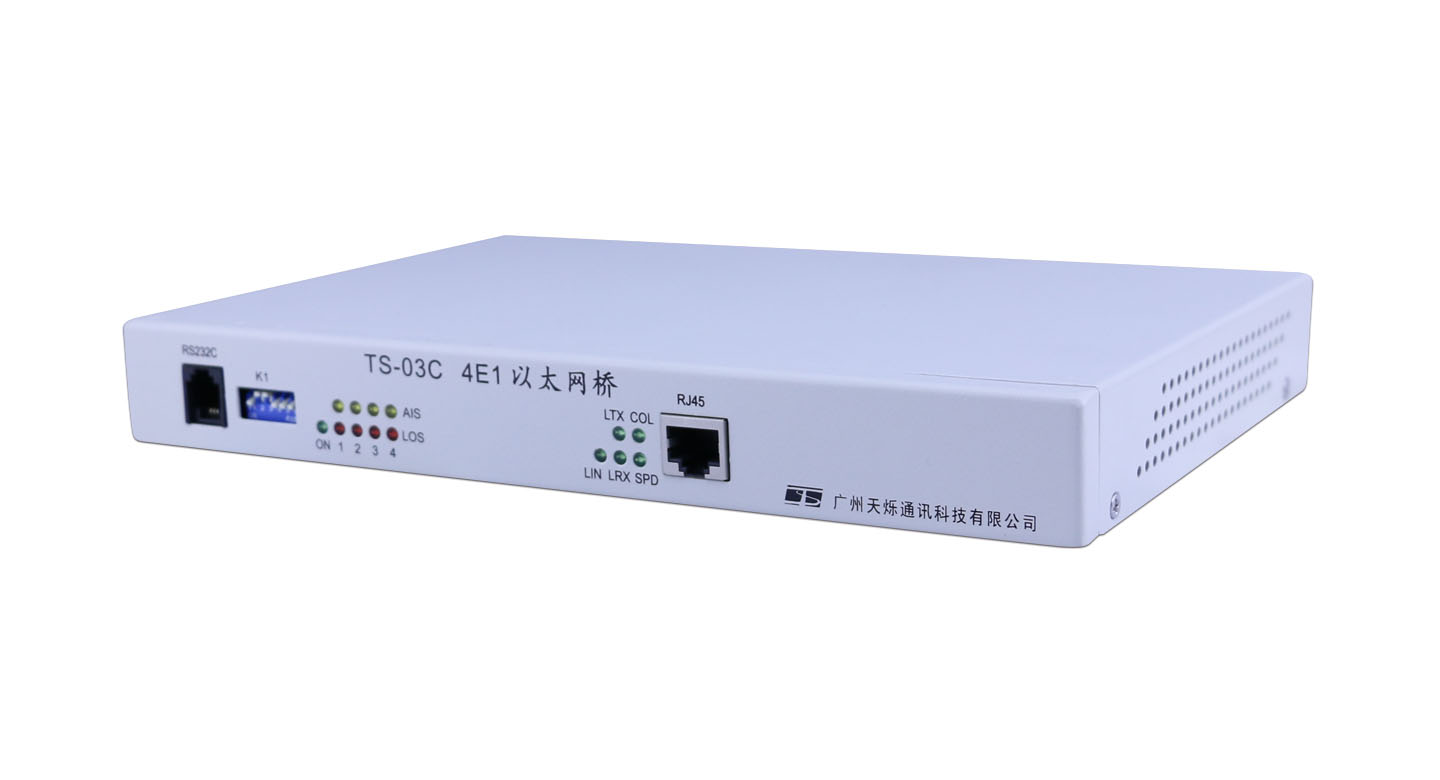

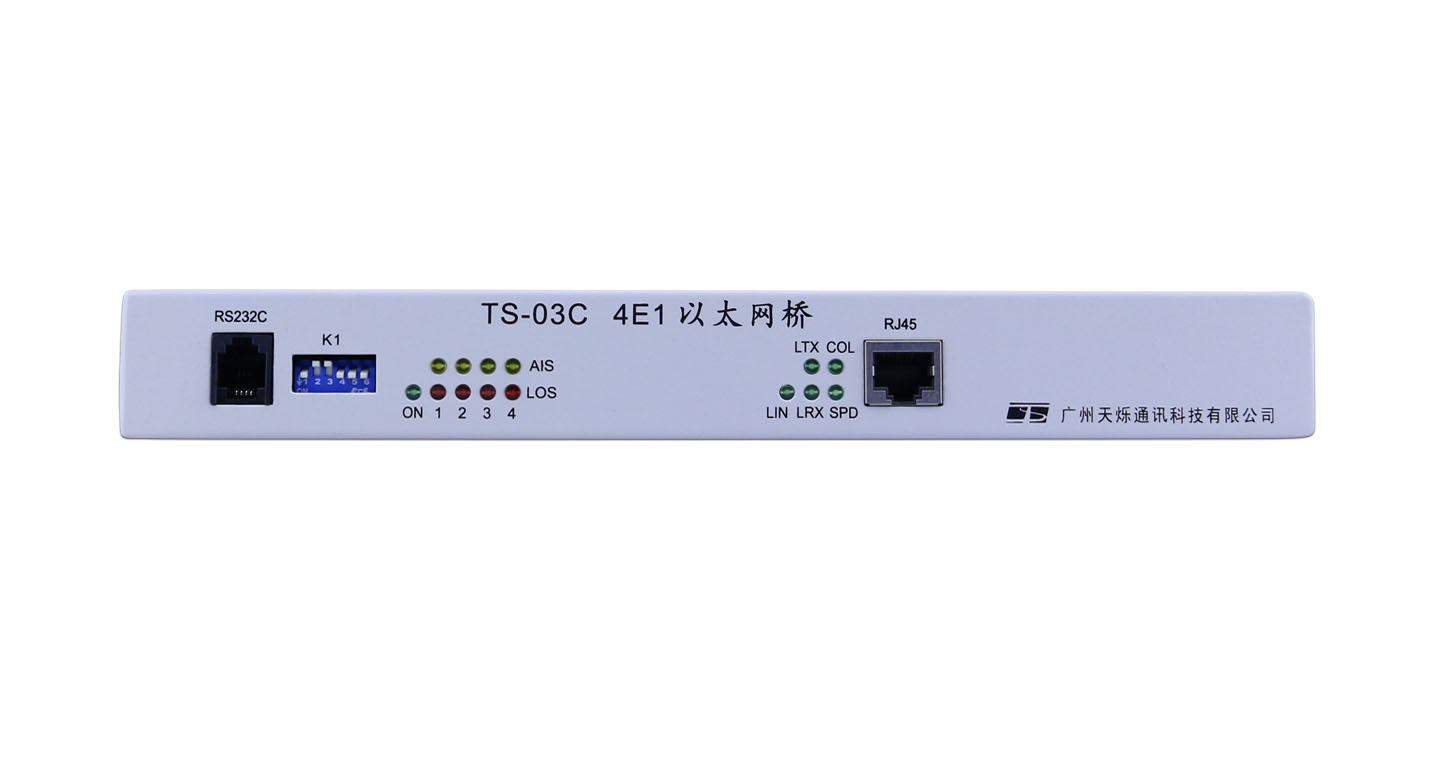

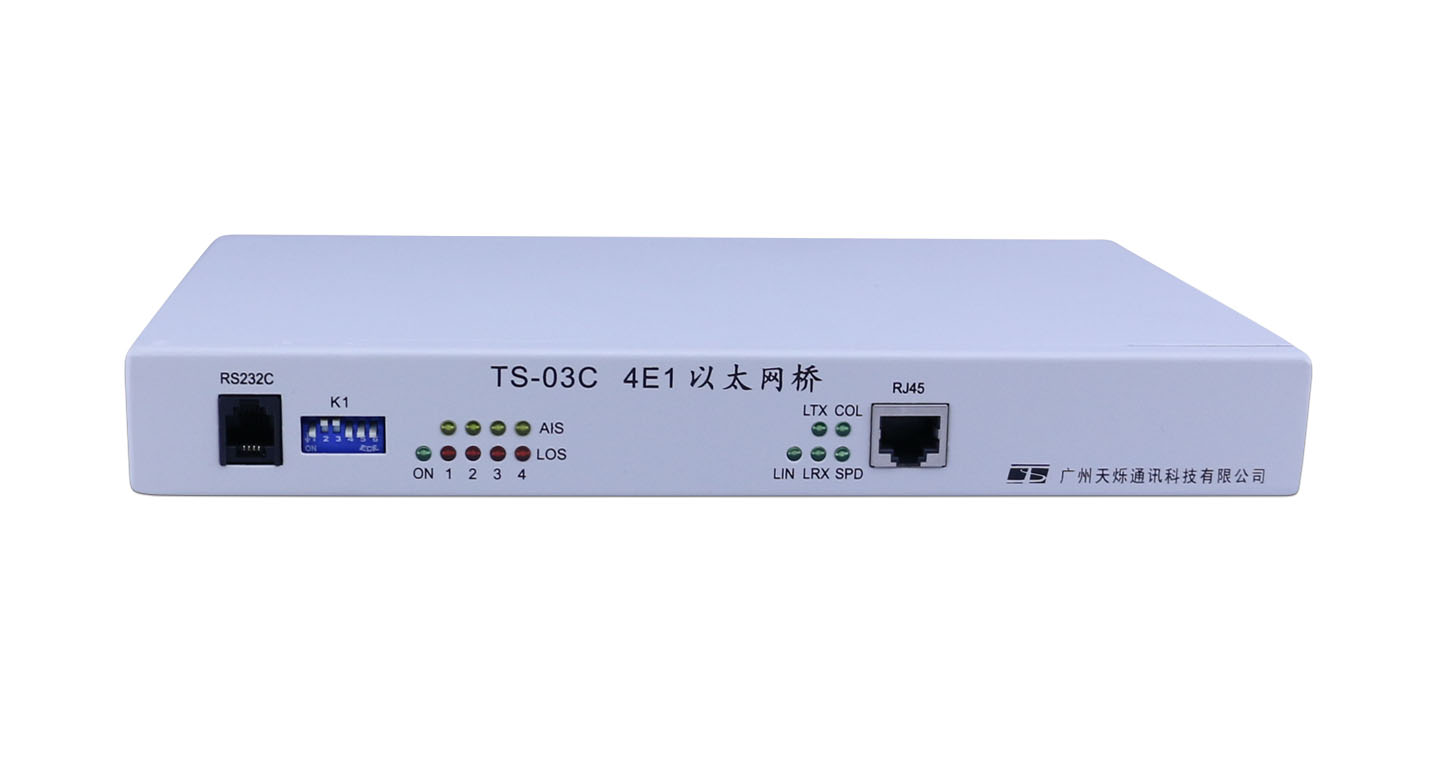

TS-03C 4E1 协议转换器

  • 品牌
    天烁
  • 产品尺寸
    482mm×170mm×44mm (长×宽×高)
  • 产品特性
    采用多E1 反向复用技术,将多个E1接口捆绑到1个10/100ba<x>se-T以太网接口,利用传输网架构中的E1电路资源,建设以太网宽带接入,给运营商在宽带接入方案中开拓了一种新思路,是以太网宽带接入的一个很好解决方案
  • 应用范围
    广泛应用于各大行业领域
       简介描述:

                       TS-03系列  4~8E1以太网桥是一款4~8E1接口到1个以太网接口的桥接设备。采用多E1 反向复用技术,将多个E1接口捆绑到1个10/100Base-T以太网接口,利用传输网架构中的E1电路资源,建设以太网宽带接入,给运营商在宽带接入方案中开拓了一种新思路,是以太网宽带接入的一个很好解决方案。

                       1台设备可进行1至4~8个E1点对点的透明传输MAC帧,最高有效传输速率为7.936~15.872Mbps。

       功能特点:

1 符合ITU-T G.703、G.704建议,不支持信令时隙使用
2 支持1至4~8路E1的灵活自动配置
3 E1线路侧具备帧重排序技术,保证了帧次序和提高了传输效率
4 1~4或1~8路E1线路间允许任意两路E1间保证帧次序的最大传输延迟差为8ms或16 ms
5 具备在复杂网络环境下对严重抖动和漂移的适应能力
6 具备实时误码监测和E1 通道自动保护及恢复功能
7 可实现以太网数据传输的两个方向不对称,以保证E1线路故障时的最大数据传输效率
8 支持本地系统对远端系统的复位。
9 提供通用串行接口UART,可进行集中网管和监控(选配)
10 可以本端控制E1 线路自环
11 直流-48v或-24v或交流220v或交直流混合供电

       技术指标:

E1接口 符合ITU-T G.703、G.704建议
码型 HDB3码
阻抗 75Ω或120Ω(选配)
衰耗 0~6dB
抖动 符合ITU-T G.821、G.823建议
以太网接口 符合 IEEE802.3 中的10/100Base-T标准
支持IEEE802.3 、IEEE802.3u、IEEE802.3x、IEEE802.1q、IEEE802.1p等
支持Port  VLAN、802.1q  Tag  VLAN等
支持MDI/MDI-X功能
工作电压 直流-48v或-24v,交流220v,系统耗电小于5W
工作环境 环境温度+5℃~+40℃,相对湿度85%(+30℃)
