简介描述：

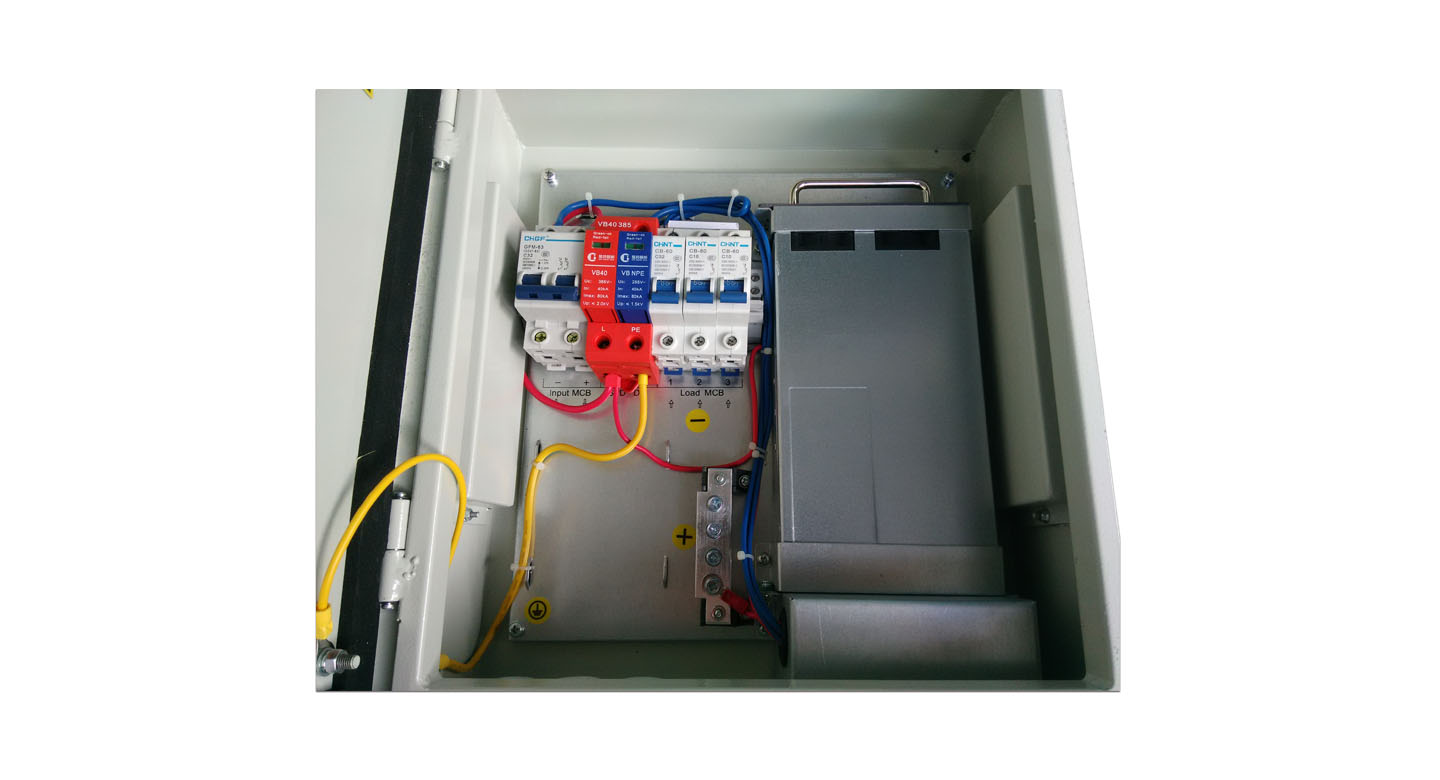

TS5430型号防水挂墙电源系统是我公司生产的输入：AC90v~280V/DC240V-380V，输出：53.5V/40~60Vdc，输出：0-30A，输出：1500W的高频开关壁挂系统。产品具有以下特征：系统工作温度范围宽至-25℃～+55℃；采用软开关技术，系统效率 ≥89.5%；系统采用无损伤热插拔技术，方便维护；输入过、欠压保护；输出过压保护；输出限流保护；输出短路保护；输入防反接、过温保护；嵌入式安装；输出直流防雷保护；自动均流技术，可实现并机输出；产品主要应用在小型程控交换机接入网、传输设备、移动通信、卫星通信地面站、微波通信供电等领域。
功能特点：
|
1 |
系统工作温度范围宽至-25℃～+55℃ |
|
2 |
采用软开关技术，系统效率 ≥89.5% |
|
3 |
系统采用无损伤热插拔技术，方便维护 |
|
4 |
输入过、欠压保护 |
|
5 |
输出过压保护 |
|
6 |
输出限流保护 |
|
7 |
输出短路保护 |
|
8 |
输入防反接 |
|
9 |
过温保护 |
|
10 |
嵌入式安装 |
|
11 |
输出直流防雷保护 |
|
12 |
自动均流技术，可实现并机输出 |
技术指标：
|
环境 |
|
参数 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
工作温度 |
-25 |
|
55 |
°C |
≥55°C时，电源需降功率输出 |
|
储存温度 |
-40 |
|
80 |
°C |
|
|
湿度 |
10 |
|
90 |
% |
相对湿度, 不凝固. |
|
大气压力 |
70 |
|
106 |
KPa |
|
|
海拔高度 |
0 |
|
3000 |
m |
|
|
冷却方式 |
风机强制冷却 |
|
基本输入特性 |
|
项目 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
交流输入电压范围 |
90 |
220 |
280 |
Vac |
|
|
输入频率 |
45 |
50 |
65 |
Hz |
|
|
最大输入电流 |
|
|
7.5 |
A |
|
|
功率因数 |
0.99 |
|
|
|
额定输入/额定负载 |
|
直流输入电压范围 |
|
参数 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
输入电压范围 |
128 |
|
390 |
Vdc |
|
|
输出 |
|
参数 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
输出电压范围 |
42 |
53.5 |
58 |
Vdc |
42～58vdc是通过后台软件可调，此机型默认为53.5vdc。 |
|
输出电流范围 |
0 |
30 |
|
A |
输入为176~280Vac或者176~396Vdc |
|
稳压精度 |
|
|
±1 |
% |
|
|
负载调整率 |
|
|
±1 |
% |
|
|
电话衡重杂音 |
|
|
2 |
mV |
|
|
宽频杂音电压 |
|
|
100
30 |
mV |
(3.4KHz～150KHz)
(150KHz～30MHz) |
|
纹波(峰峰值) |
|
|
200 |
mV |
在额定输入/输出，加并0.1uF薄膜电容和10uF高频电解电容各一个，带宽为20MHｚ测量。 |
|
输出功率 |
0 |
1500 |
|
W |
176-280Vac或者176~396Vdc输入时 |
|
0 |
500 |
|
W |
90-175Vac或者128~175Vdc输入时 |
|
输出效率 |
91 |
|
|
% |
220V ac或者310Vdc输入 |
|
85 |
|
|
% |
110V ac或者155Vdc输入 |
|
其它 |
|
参数 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
温度系数 |
|
|
±0.02 |
%/℃ |
|
|
动态响应恢复时间 |
|
|
200 |
us |
25%-50%-25%或50%-75%-50%负载变化 |
|
动态响应过冲 |
|
|
±5 |
% |
|
|
开机输出延迟 |
3 |
|
8 |
s |
额定输入/额定负载，额定输入电压开机到输出电压建立到42VDC；启机输出需要采用预限流功能。 |
|
开关机过冲 |
|
|
5 |
% |
额定输入电压，额定负载 |
|
保持时间 |
10 |
|
|
ms |
额定输入电压，额定负载，输出大于42V。 |
|
均流度 |
|
|
±5 |
% |
|
|
保护 |
|
参数 |
最小 |
典型 |
最大 |
单位 |
注释 |
|
交流输入过压保护 |
保护点 |
285 |
305 |
|
Vac |
带15A测试，可自恢复，回差不小于5V |
|
恢复点 |
280 |
|
|
|
直流输入过压保护 |
保护点 |
220 |
285 |
390 |
Vdc |
|
恢复点 |
396 |
|
|
|
交流输入欠压保护 |
保护点 |
|
|
85 |
Vac |
带4A测试，可自恢复，回差不小于5V |
|
恢复点 |
|
|
90 |
|
直流输入欠压保护 |
保护点 |
|
|
120 |
Vdc |
|
恢复点 |
|
|
128 |
|
输出过压保护点 |
58.5 |
59 |
61.5 |
V |
锁死。（输出外部过压，模块不锁死）。 |
|
输出限流保护 |
30.5 |
31.5 |
32.5 |
A |
可自恢复。 |
|
短路保护 |
可长期短路；检测到短路后打嗝工作 |
|
自恢复 |
|
电源过温保护 |
环境温度65℃下能自动恢复 |
℃ |
备注1 |
|
风扇故障保护 |
在单风扇故障时模块自动降半功率运行并上报告警，直至模块过温保护关闭输出；两个风扇都故障时，模块上报风扇故障告警后直接关闭输出； |
|
绝缘等级 |
|
参数 |
标准要求 |
注释 |
|
输入-输出 |
3000Vac/10mA//1min |
无飞弧，无击穿，测试时去掉放电管
或者等效直流电压 |
|
输入-机壳 |
1500Vac/10mA//1min |
|
输出-机壳 |
500Vac/10mA//1min |
|
漏电流 |
＜3.5 mA |
280Vac输入 50HZ输入 |
|
绝缘电阻 |
在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ |
|
机械特性 |
|
整机尺寸 |

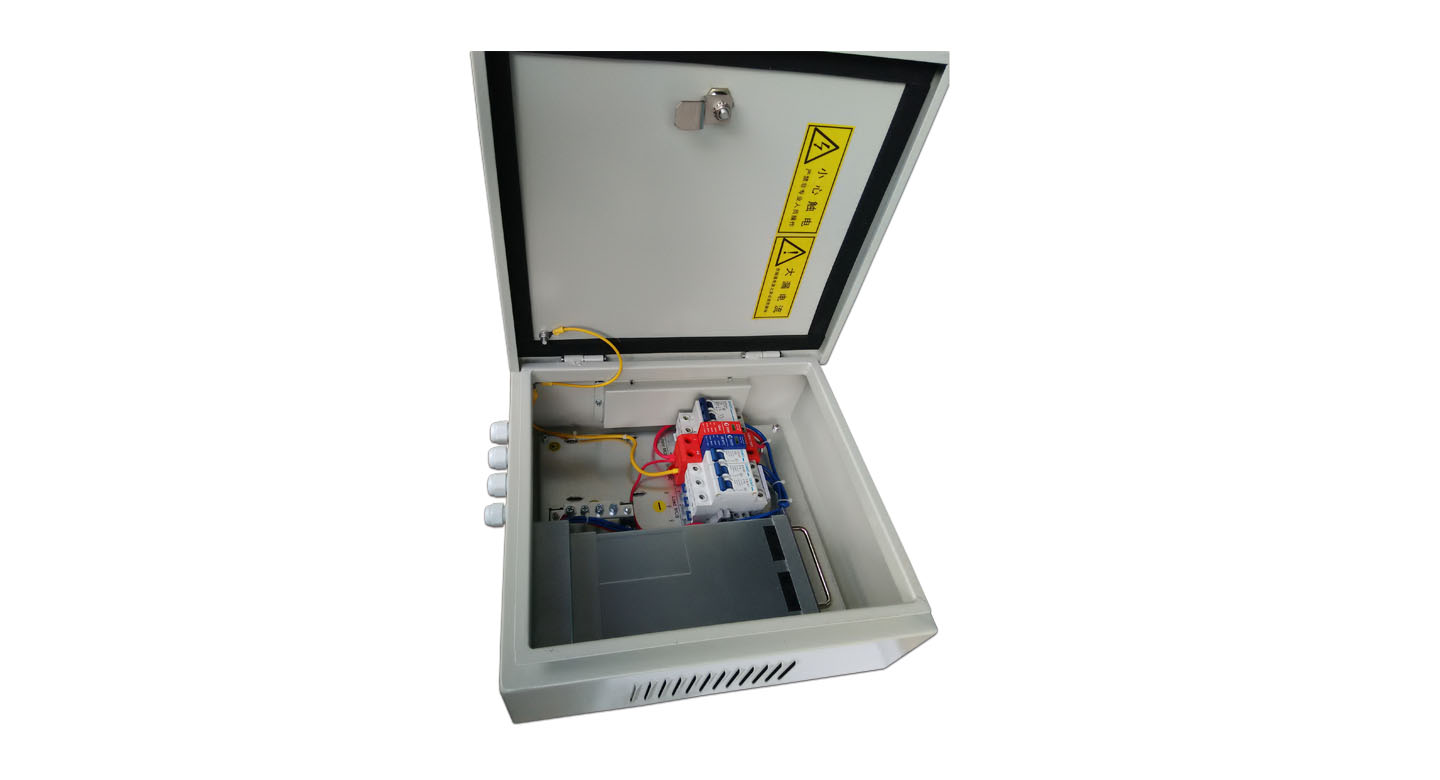

320*350*131如下图所示 |
|
整机重量 |
整机≤10Kg（模块，配电箱+配电） |
