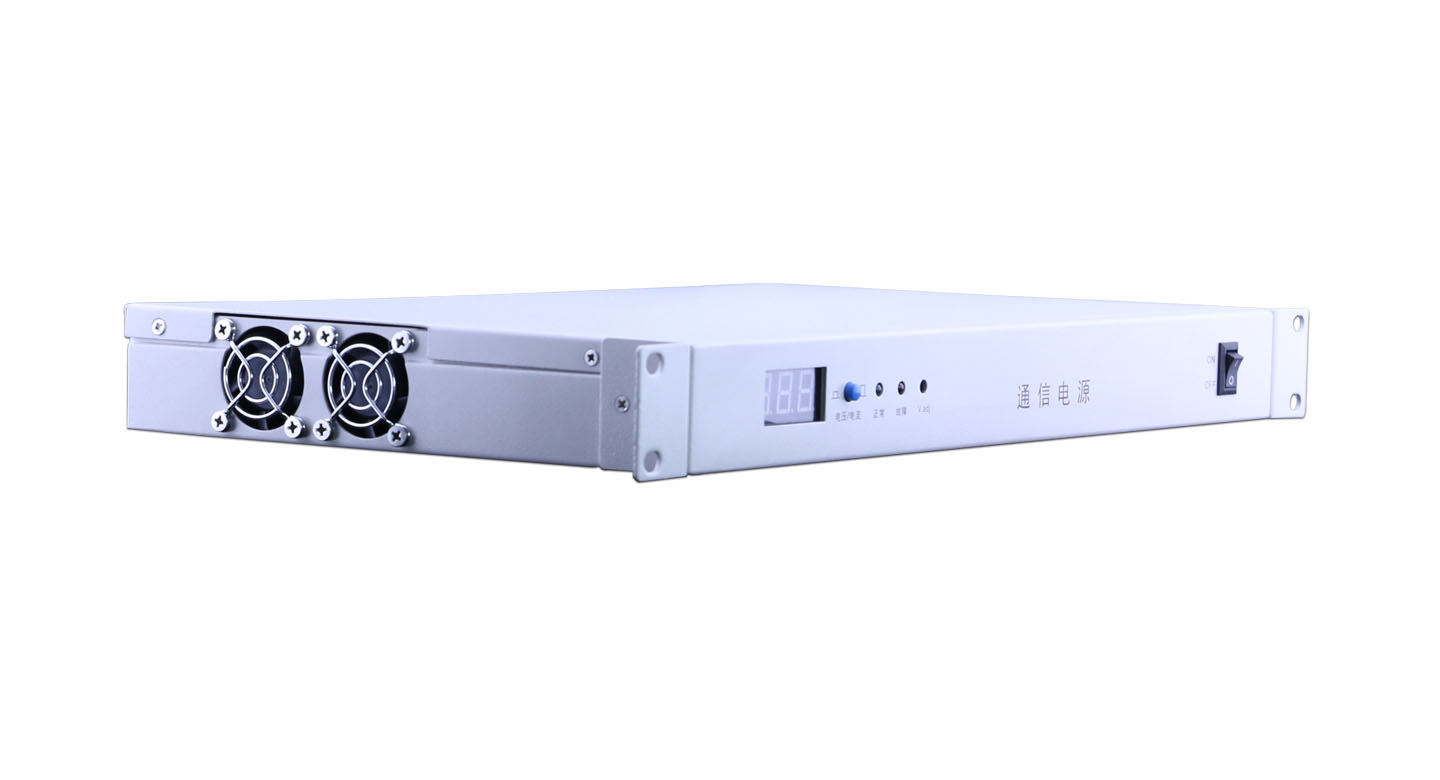

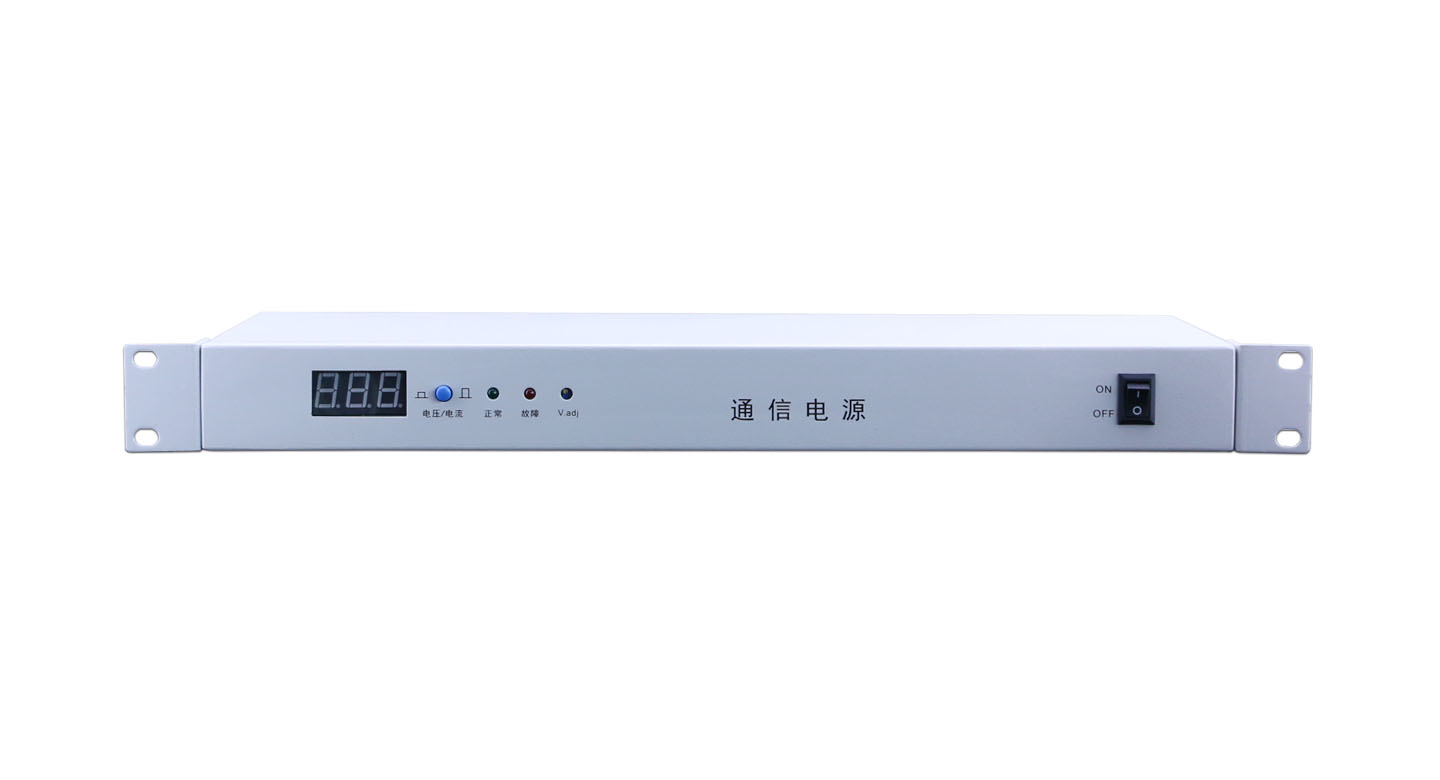

TS4810C 通信电源

  • 品牌
    天烁
  • 产品尺寸
    485 mm×240 mm×45mm(长×宽×高)
  • 产品特性
    小型通讯设备广泛采用通讯标准48V电压等级,一般电流较小,但供电设备亦要求管理功能完备,方便使用,具有后备供电功能
  • 应用范围
    小型通讯设备需求设计、广泛应用于各大行业领域
       简介描述:

                       小型通讯设备广泛采用通讯标准48V电压等级,一般电流较小,但供电设备亦要求管理功能完备,方便使用,具有后备供电功能。

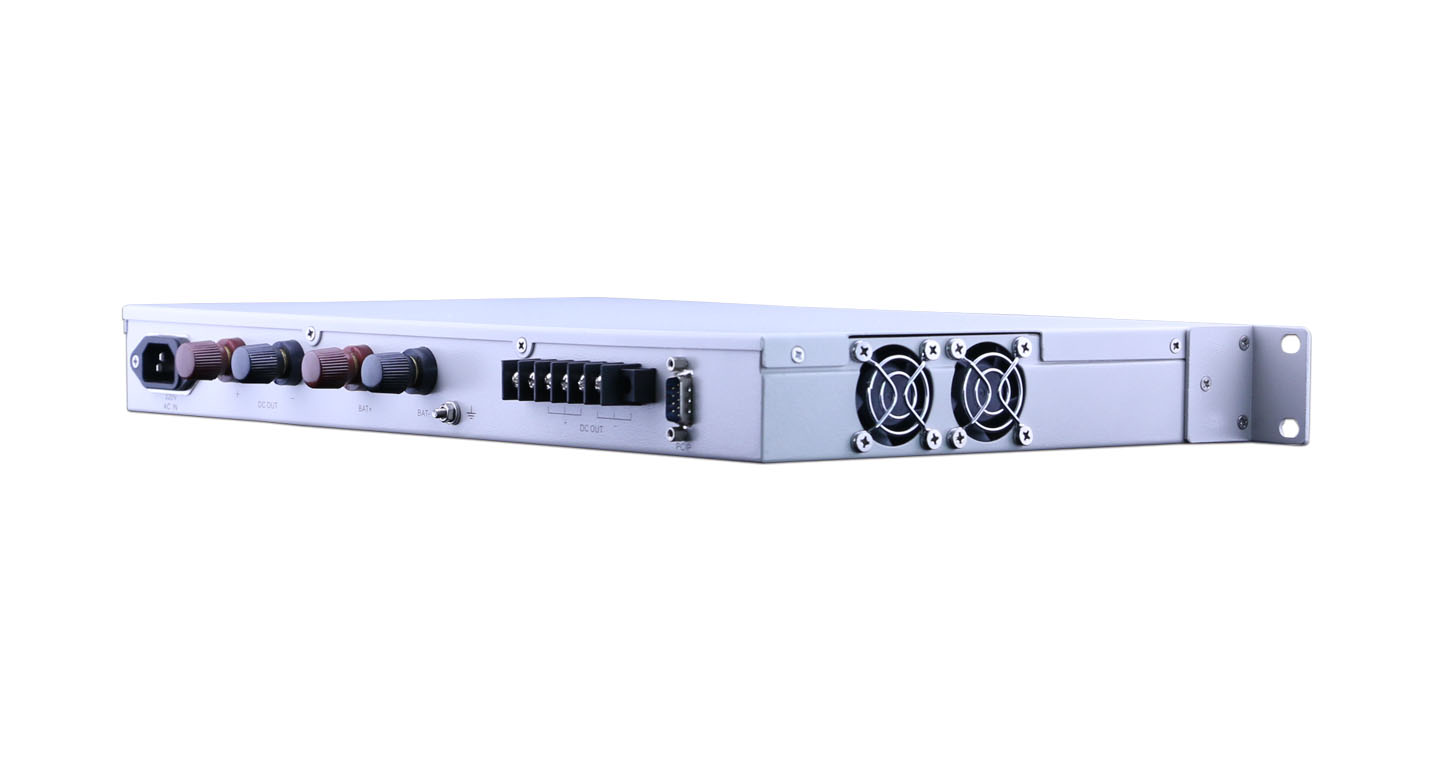

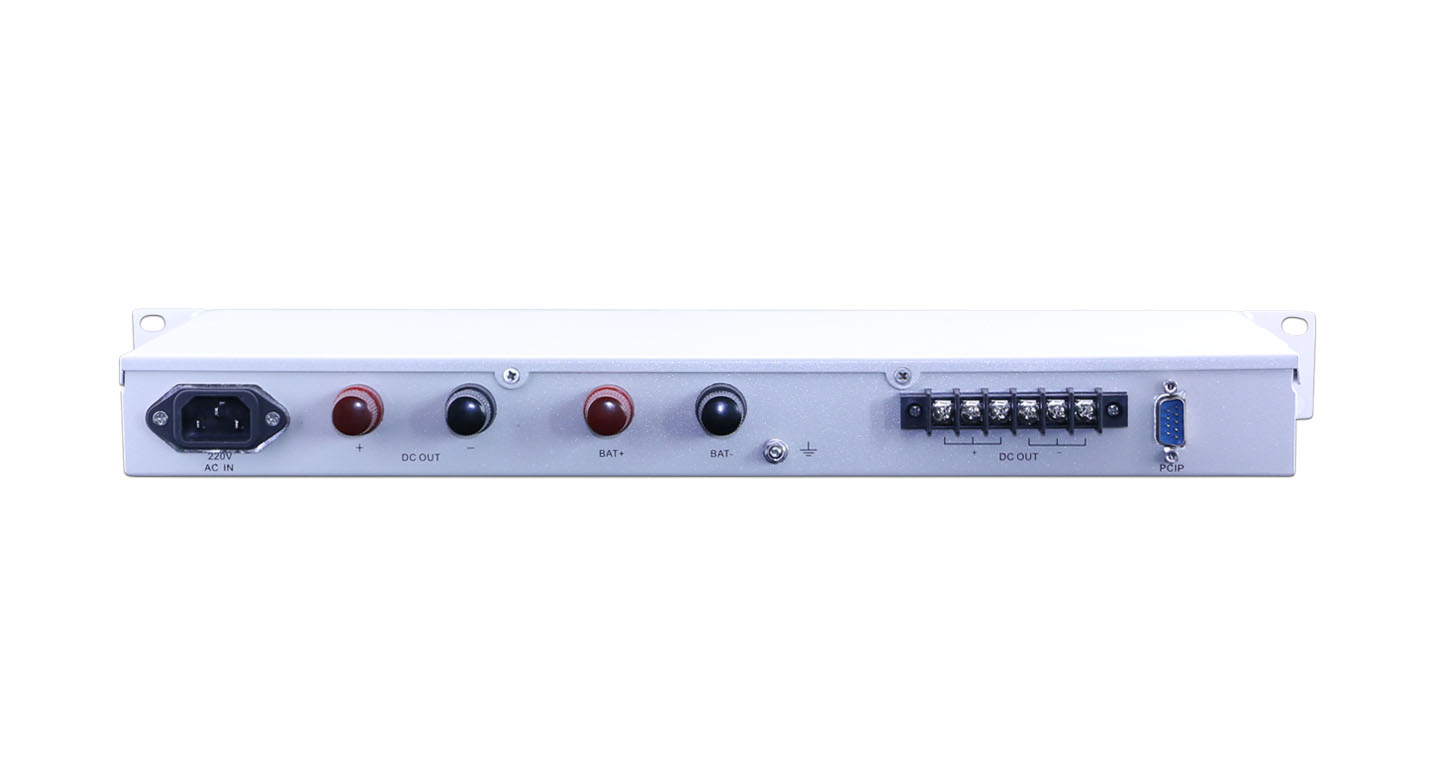

                       AD500C-C系列一体化电源即是针对小型通讯设备需求设计而成,其中一体化电源内部设有如下部分,交流/直流整流器电源,充电管理电路,放电保护电路,外接电池口,总输出接口,分路负载接口,电压/电流显示电路。

                       电源工作原理如下:当有市电工作时,整流器电源利用市电交流220V,变换成直流电源输出,一方面向负载提供供电电流,另一方面由充电管理单元向电池提供充电,其中充电管理单元设有降压限流充电管理电路,浮充、均充自动切换电路,保证电池能够快速可靠地完成充电功能。

                       当市电停电后,系统会由电池通过放电保护单元不间断的向负载连续提供供电,供电时间由选取电池容量及设备此时工作电流决定。在电池放电时间较长时,电池继续放电可能导致过放电,故电源内设有电池过放电保护电路。当在发生过放电时,切断电池与输出之间的连线通路,不再向外输出,关闭显示,等待市电来电才有输出。

       功能特点:

                       1、输入电网范围宽
                       2、直流输出电压连续可调
                       3、稳压精度高
                       4、输出杂音纹波小
                       5、智能风扇
                       6、效率高、体积小、重量轻
                       7、保护功能强
                       8、输出功率限制保护
                       9、过流、短路保护
                       10、温度过高保护
                       11、输入过压、欠压保护
                       12、输出过压保护
                       13、充电限流保护
                       14、电池过放保护

       技术指标:

参数项目 性能参数 测试条件
4810C-C

输入电压 160-280Vac,额定值220Vac 输出半载
输入欠压降额 <165Vac±10V 输出半载
输入过压保护 280Vac±10V 输出满载
输出浮充电压 53.5V 出厂设定
输出均充电压 56.5V 出厂固定设定
输出电压范围 40-59V
输出电流 10A 额定输入电压
输出限流 11.5~13A 额定输入电压
输出短路保护 短路后无输出,解除后恢复输出 输出满载
工作温度 -10℃~+50℃ 散热器过温85℃关机,降温可恢复
充电池限流 内设5A
电池低压告警 46 V
电池低压告警回复 49 V
电池低压保护 42 V
电池低压保护回复 48 V
电网调整率 ≤±0.1% 输出空载到满载
负载调整率 ≤±0.5% 输出空载到满载
稳压精度 ≤±0.6% 输出空载到满载
动态响应 25% ~ 750% 阶跃负载 ≤200
180V ~ 260Vac 阶跃电网≤200
25%~50%~25%负载
50%~75%~50%负载
输出电话衡重噪音 <2mV 杂音计
输出峰值噪音 ≤200mV 0~20MHz
整机效率 ≥86%
开机延时 ≤2S
存储温度 -40℃~+85℃
工作湿度 5%~95%RH 不结露
绝缘强度 漏电流<10mA,1min 输入-输出1500Vac
输入-外壳1500Vac
输出-外壳500Vac
绝缘电阻 >5MΩ
重  量 4kg 净重
外形尺寸 485 mm×240 mm×45mm 长×宽×高
包装尺寸 525 mm×340 mm×105mm 长×宽×高
