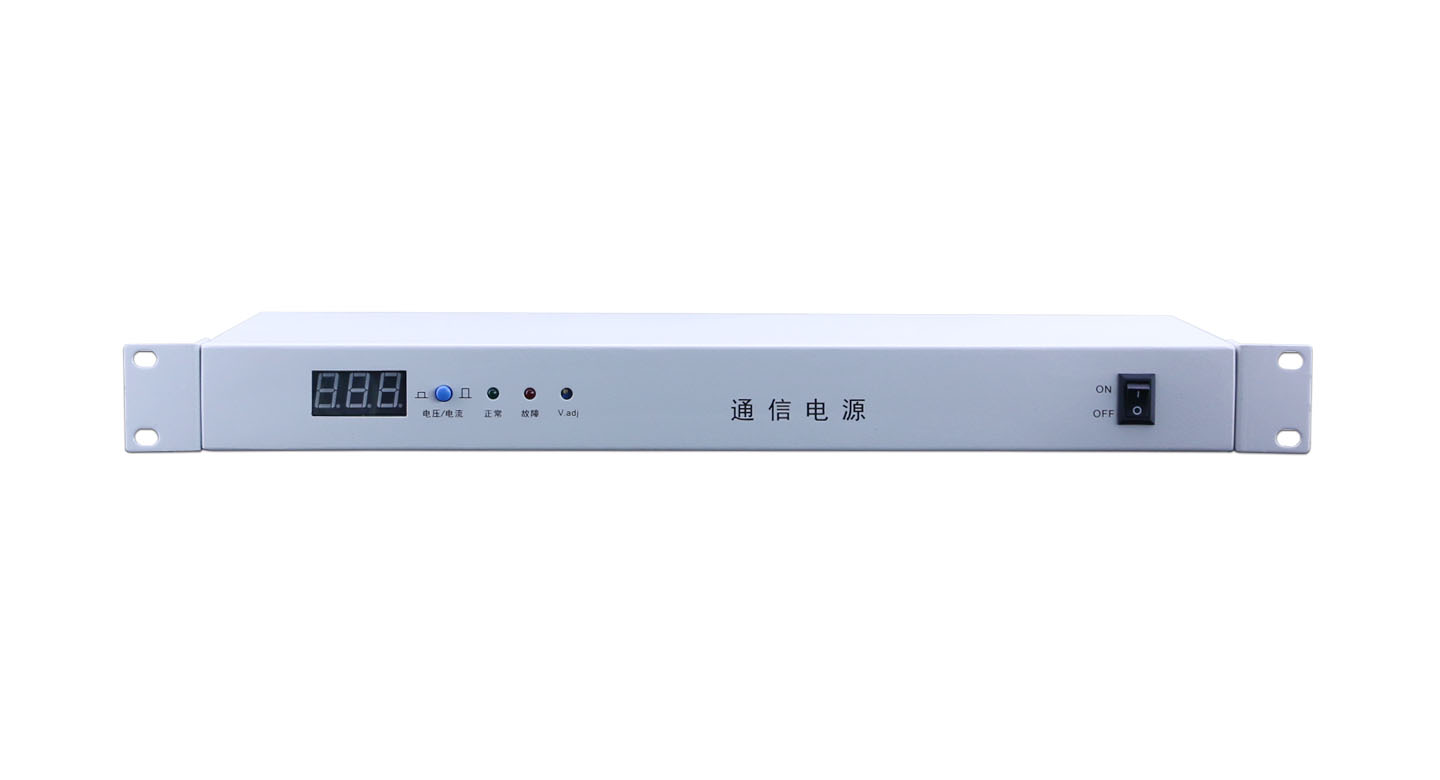

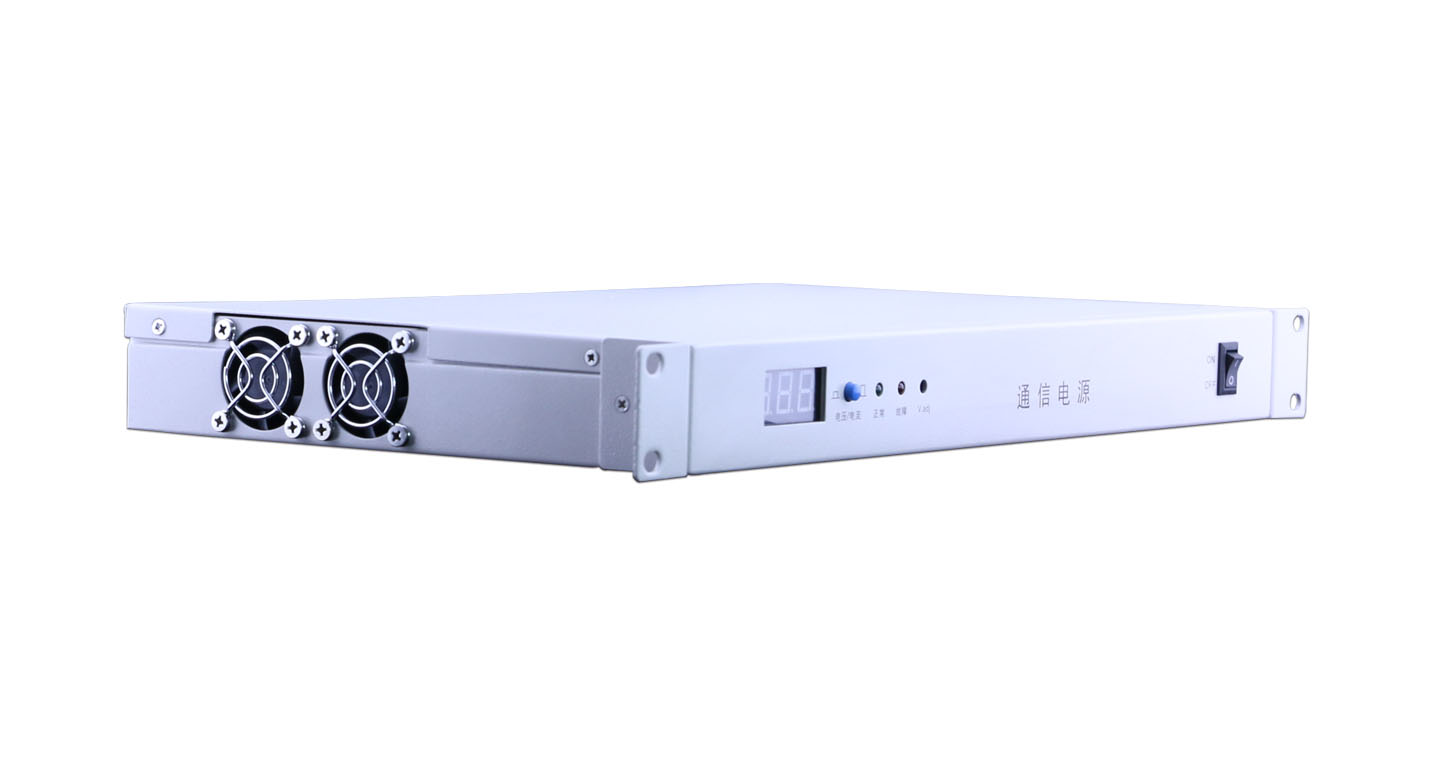

TS1225C 通信电源

简介描述：

小型通讯设备广泛采用通讯标准12V电压等级，一般电流较小，但供电设备亦要求管理功能完备，方便使用，具有后备供电功能。

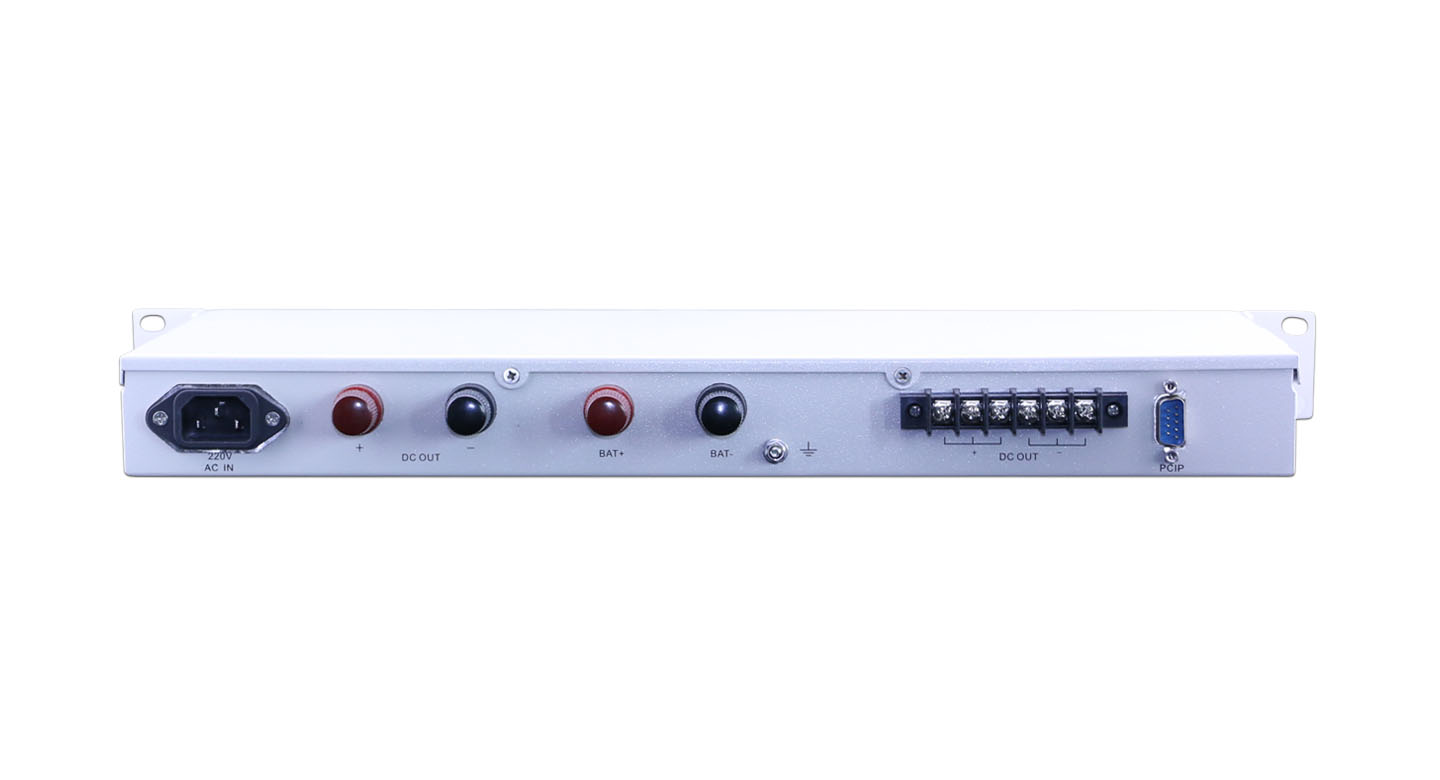

AD500C-C系列一体化电源即是针对小型通讯设备需求设计而成，其中一体化电源内部设有如下部分，交流/直流整流器电源，充电管理电路，放电保护电路，外接电池口，总输出接口，分路负载接口，电压/电流显示电路。

电源工作原理如下：当有市电工作时，整流器电源利用市电交流220V，变换成直流电源输出，一方面向负载提供供电电流，另一方面由充电管理单元向电池提供充电，其中充电管理单元设有降压限流充电管理电路，浮充、均充自动切换电路，保证电池能够快速可靠地完成充电功能。

当市电停电后，系统会由电池通过放电保护单元不间断的向负载连续提供供电，供电时间由选取电池容量及设备此时工作电流决定。在电池放电时间较长时，电池继续放电可能导致过放电，故电源内设有电池过放电保护电路。当在发生过放电时，切断电池与输出之间的连线通路，不再向外输出，关闭显示，等待市电来电才有输出。

功能特点：

1、输入电网范围宽　
2、直流输出电压连续可调
3、稳压精度高
4、输出杂音纹波小　
5、智能风扇
6、效率高、体积小、重量轻
7、保护功能强
8、输出功率限制保护
9、过流、短路保护
10、温度过高保护
11、输入过压、欠压保护
12、输出过压保护
13、充电限流保护
14、电池过放保护

技术指标：
