简介描述：

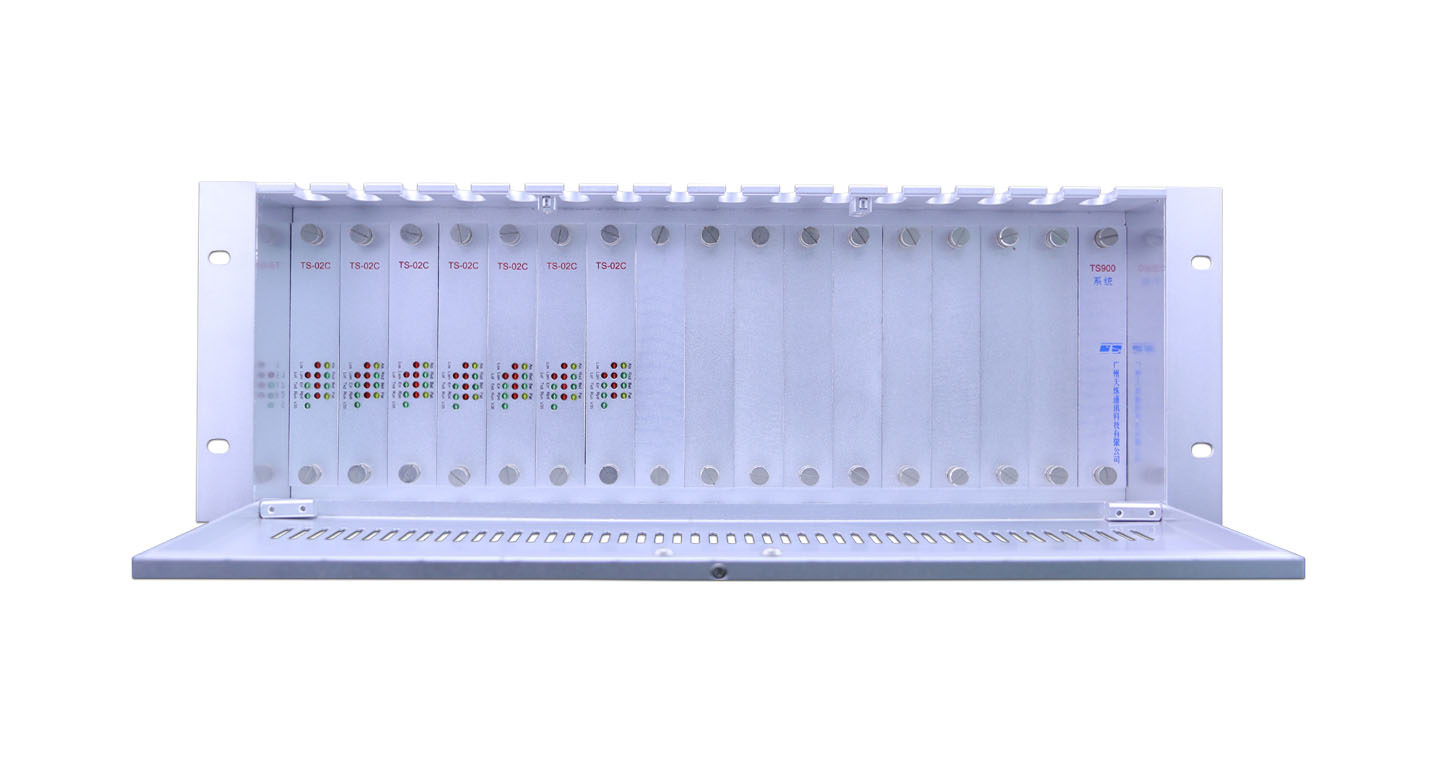

TS900 综合业务系统是广州天烁通讯科技有限公司开发生产的一款应用于局端中心机房集中式的系统设备，系统给用户提供16个插槽位，最多提供15个方向点对点应用业务插板槽位，1个集中网管监控插板或电源供电槽位，特别适用于机房19英寸机柜空间有限，同时要求对通信业务设备进行集中网管的各大运营商，也可以广泛应用于邮电、电力、铁路、水利、油田、银行等大客户。
系统可以安插TSEMC-01 以太网光纤收发器设备[RJ45为10/100Base-TX]、TSEMC-03 以太网光纤收发器设备[RJ45为10/100/1000Base-TX]、TS-09 FIBER MODEM设备[光下2M或光下V.35]、TS-09C FIBER MODEM设备[光下RJ45(为10/100Base-TX)]、TS-02C 协议转换器设备[2M转V.35]及GD34-8 系列光端机设备[仅提供2个E1支路、1个RJ45接口(带宽100Mbps)以及1个RS232C数据接口]等。以上设备可以同时混合安插在TS900 综合业务系统。
关于上面描述不同设备的具体参数及使用敬请查阅各自相关的《XXX操作手册》。
系统供电可以直流-48V、-24V或交流220V选择，可以分散式供电或集中式供电，这样用户在开通、调试或维护设备时更加方便快捷，是运营商真正的集中式框架设备选择。

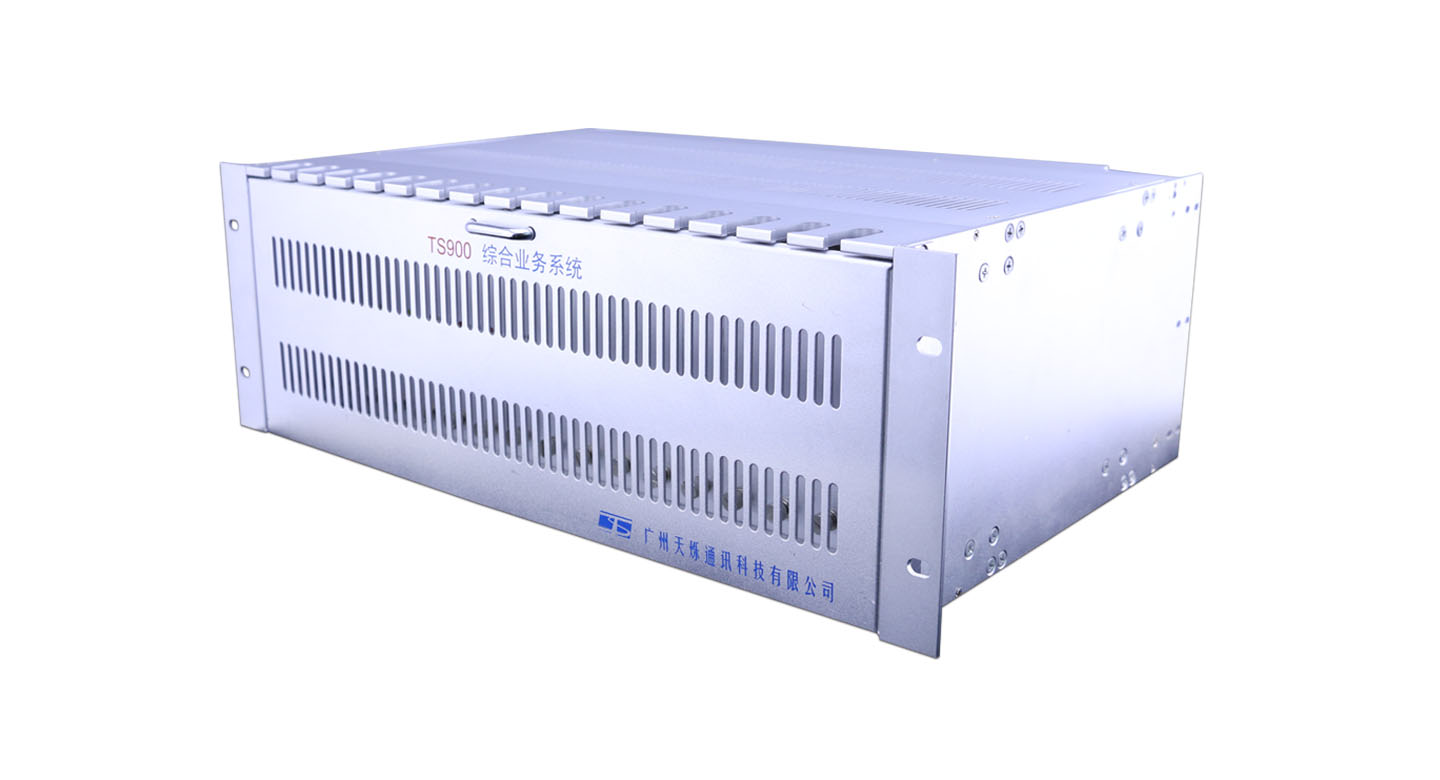

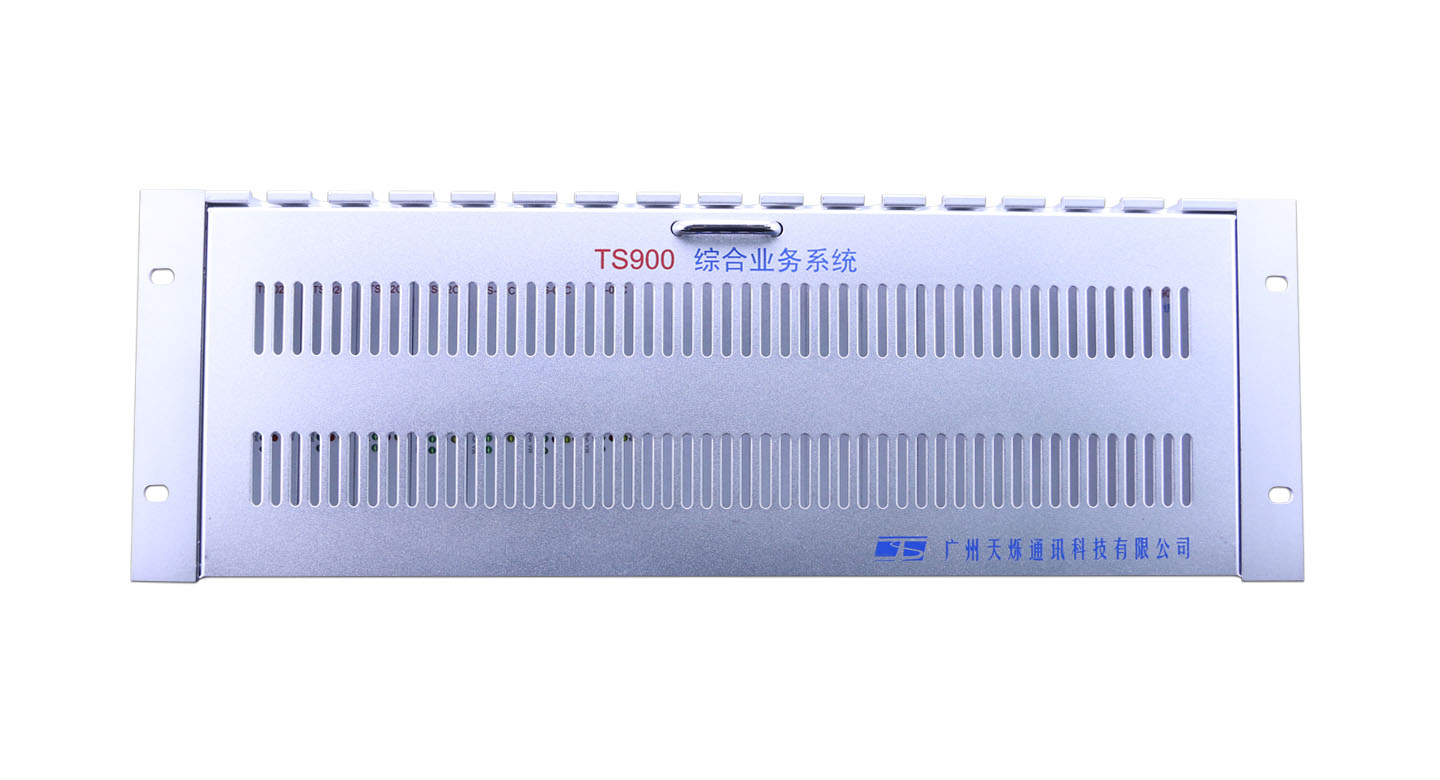

系统为3.5U高19英寸标准箱体结构，箱体含前门开关保护，安装在运营商19英寸标准机柜上。
功能特点：
|
1 |
19英寸3.5U机箱，直接插入国际标准19英寸机柜 |
|
2 |
提供最多15个方向业务接口插板插槽。业务接口详情描述在《XXX操作手册》 |
|
3 |
第16个插槽方向是集中式网管监控插板或是系统供电电源插板插槽 |
|
4 |
系统集中网管插板可以管理15个方向业务设备及电源供电插板 |
|
5 |
网管插板及电源供电插板均可以安插在15个方向的业务接口任何1个槽位 |
|
6 |
1个方向业务接口最多提供2个E1接口，阻抗75Ω或120Ω选择 |
|
7 |
1个方向业务接口最多提供1个DB25物理接口，供V.35等数据接口应用 |
|
8 |
任何类型插板均可即插即用 |
|
9 |
提供分散式电源供电方式或集中式电源供电可选。可以提供冗余热备份电源 |
|
10 |
直流-48V、-24V电源或交流220V电源供电可选 |
技术指标：
|

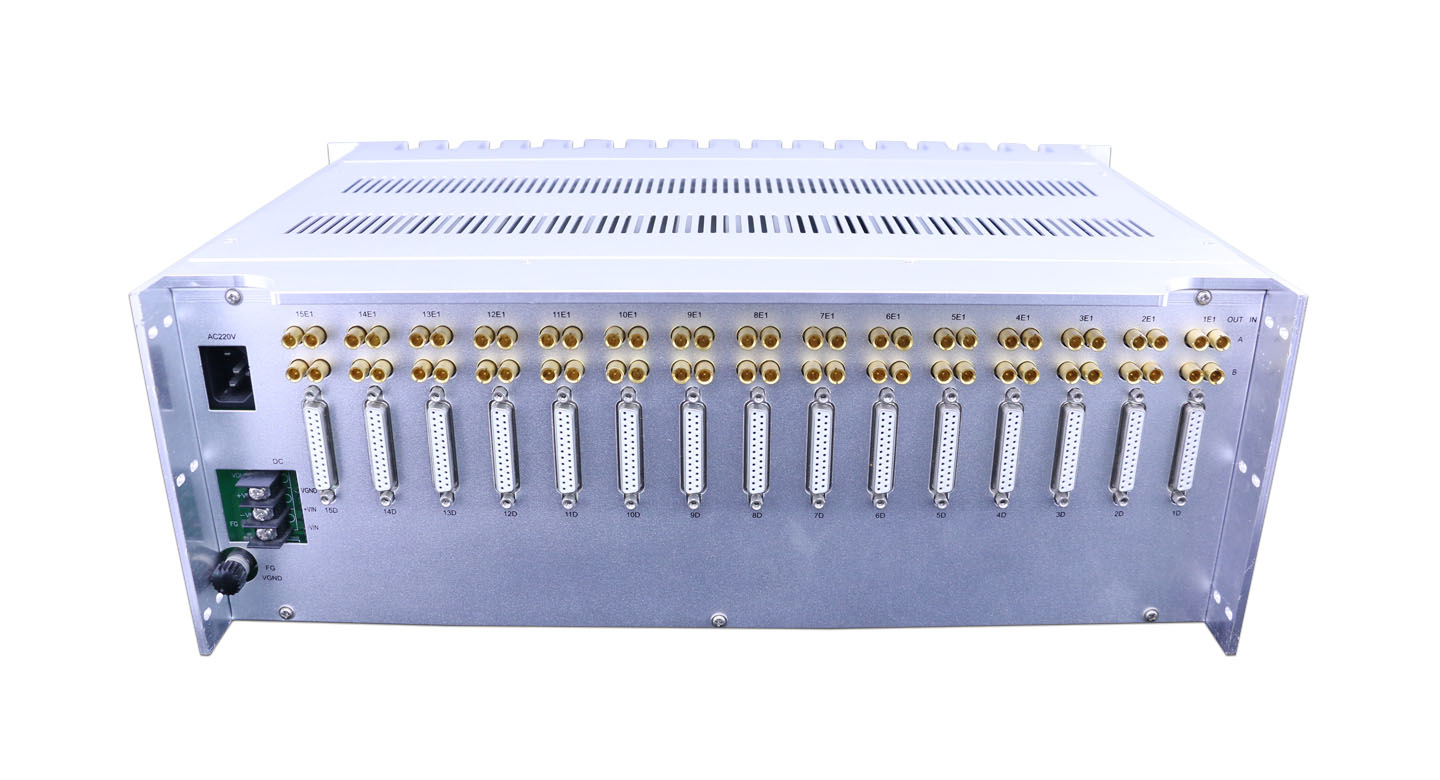

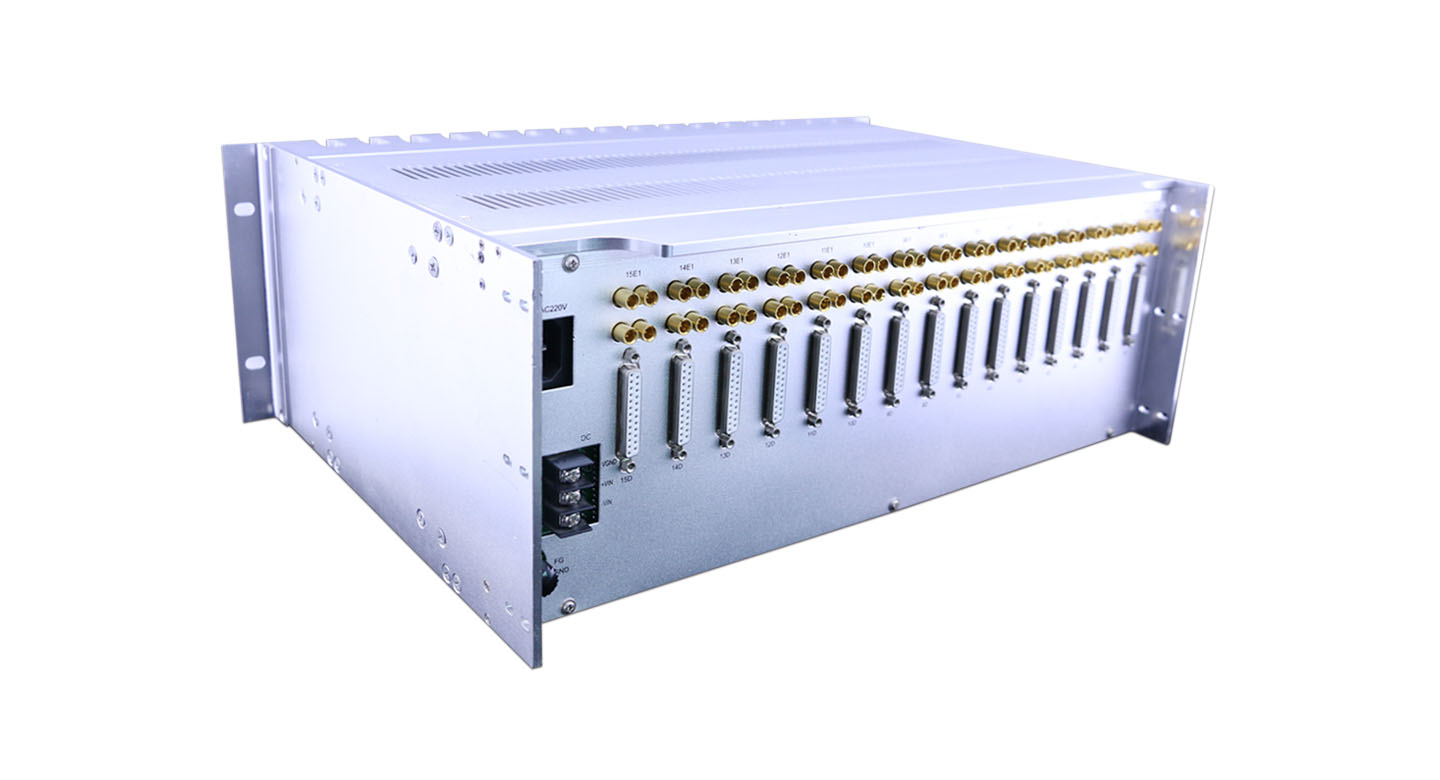

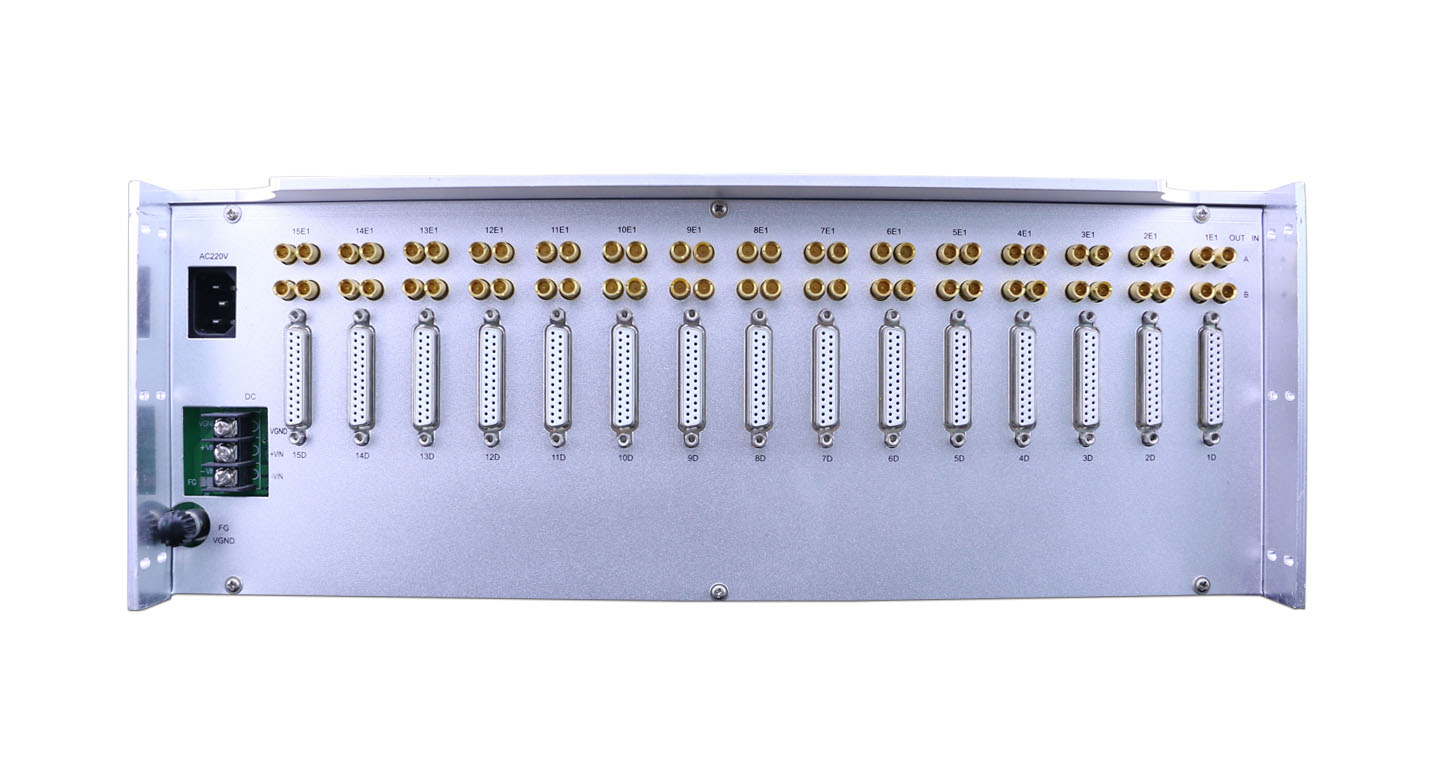

E1电接口 |
仿NEC双筒管端子座(提供75Ω)，4针每间距2.54mm端子排座(提供120Ω) |
|
数据接口 |
物理DB25母端子座，提供数据物理性联接等 |
|
工作电压 |
直流-48V、-24V或交流220V供电，系统最大承载耗电电流20A(-48V供电时) |
|
工作环境 |
环境温度+5℃~+45℃，相对湿度85%(+30℃) |
