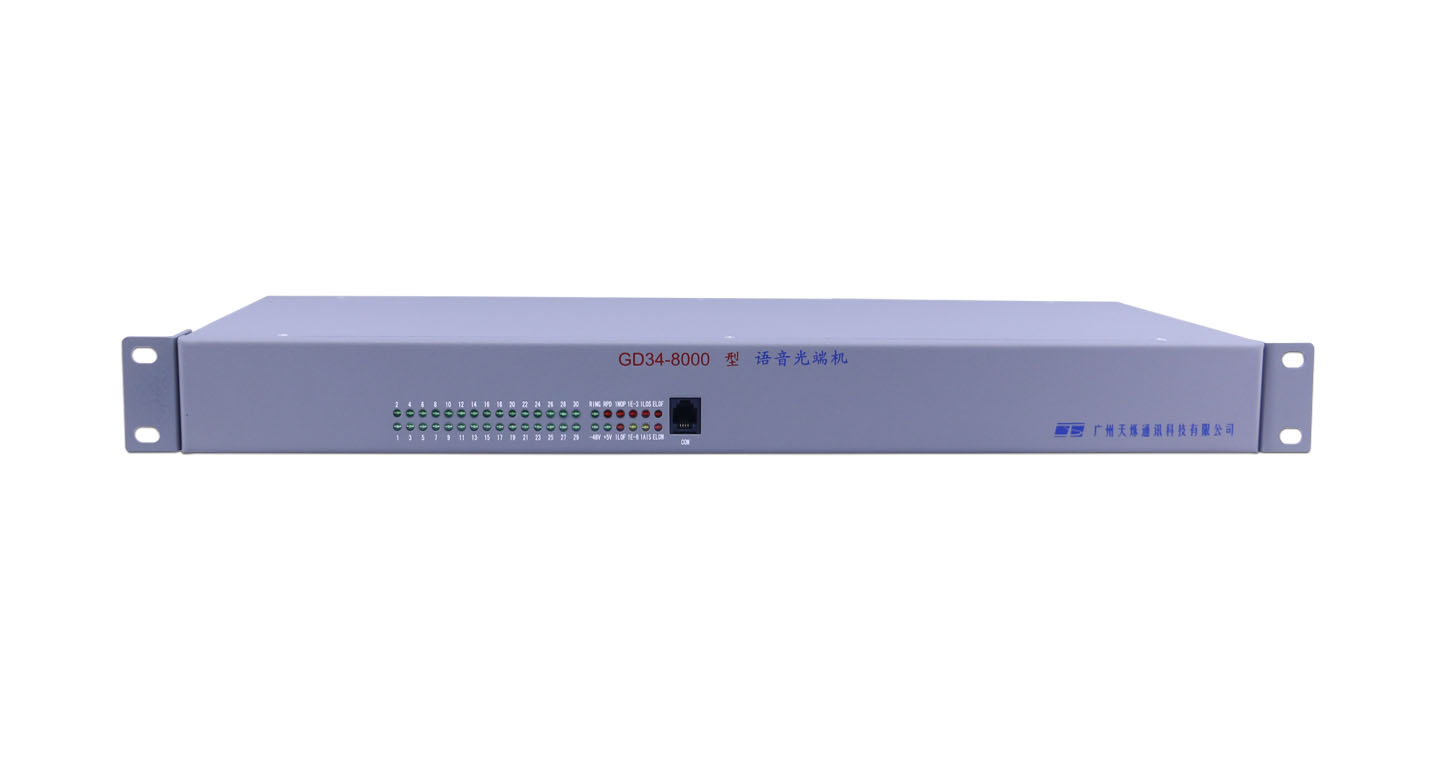

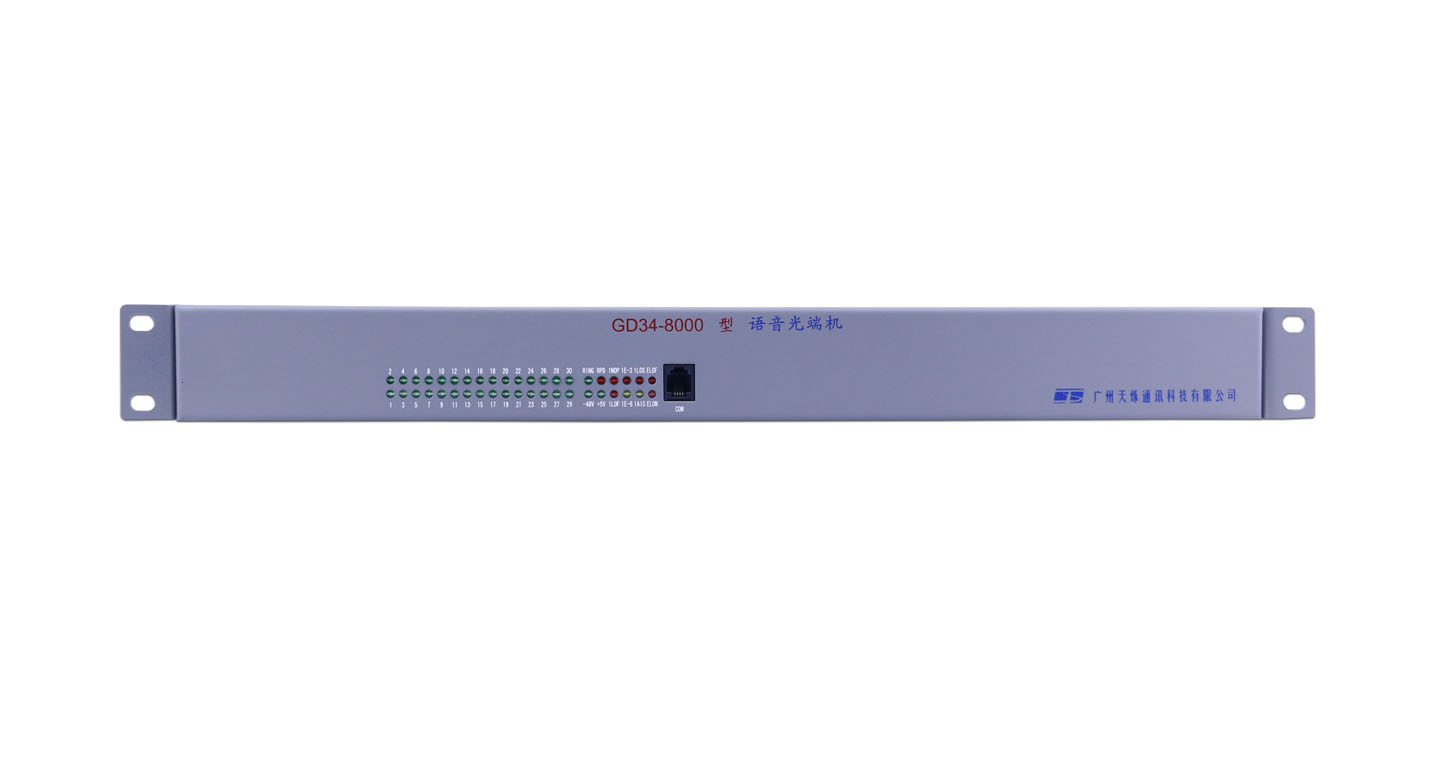

GD34-8000 语音光端机

  • 品牌
    天烁
  • 产品尺寸
    440×210×43 mm3 (长×宽×高)
  • 产品特性
    具有多业务接口功能的小型化PDH以太网光终端传输设备,在传输线路中完成和实现语音、数据及图象等信号的传输,设备同时提供最多5E1电路、2*100Mbps快速以太网接口数据通道及最多提供30路语音或数据业务接口电路等
  • 应用范围
    应用于邮电、电力、铁路、水利、油田、银行等大客户接入及各大运营商使用
       简介描述:

                       GD34-8000 型  语音光端机设备是由广州天烁通讯科技有限公司开发生产的具有多业务接口功能的小型化PDH以太网光终端传输设备,在传输线路中完成和实现语音、数据及图象等信号的传输,设备同时提供最多5E1电路、2*100Mbps快速以太网接口数据通道及最多提供30路语音或数据业务接口电路等,语音接口提供环路电话、磁石电话、2/4线音频、2/4线E&M、RS232数据等,经混合复用后进行光纤等长距离传输。是一款实现将综合多业务接口经光纤进行长距离传输延伸到远端客户进行接入的传输终端设备,特别满足对小容量E1电路需求、同时需要实现高速宽带组网、还对语音电话接入或小容量宽带固话用户接入等需求的点对点局间中继链接或终端用户,可应用于邮电、电力、铁路、水利、油田、银行等大客户接入及各大运营商使用。

                       在各大运营商机房分布不密集及光进铜退等要求的情况下,在远端大客户急需上面各业务综合接入租用的情况下,采用GD34-8000型  语音光端机综合设备进行组网给客户提供业务延伸是最经济灵活的首选方案。

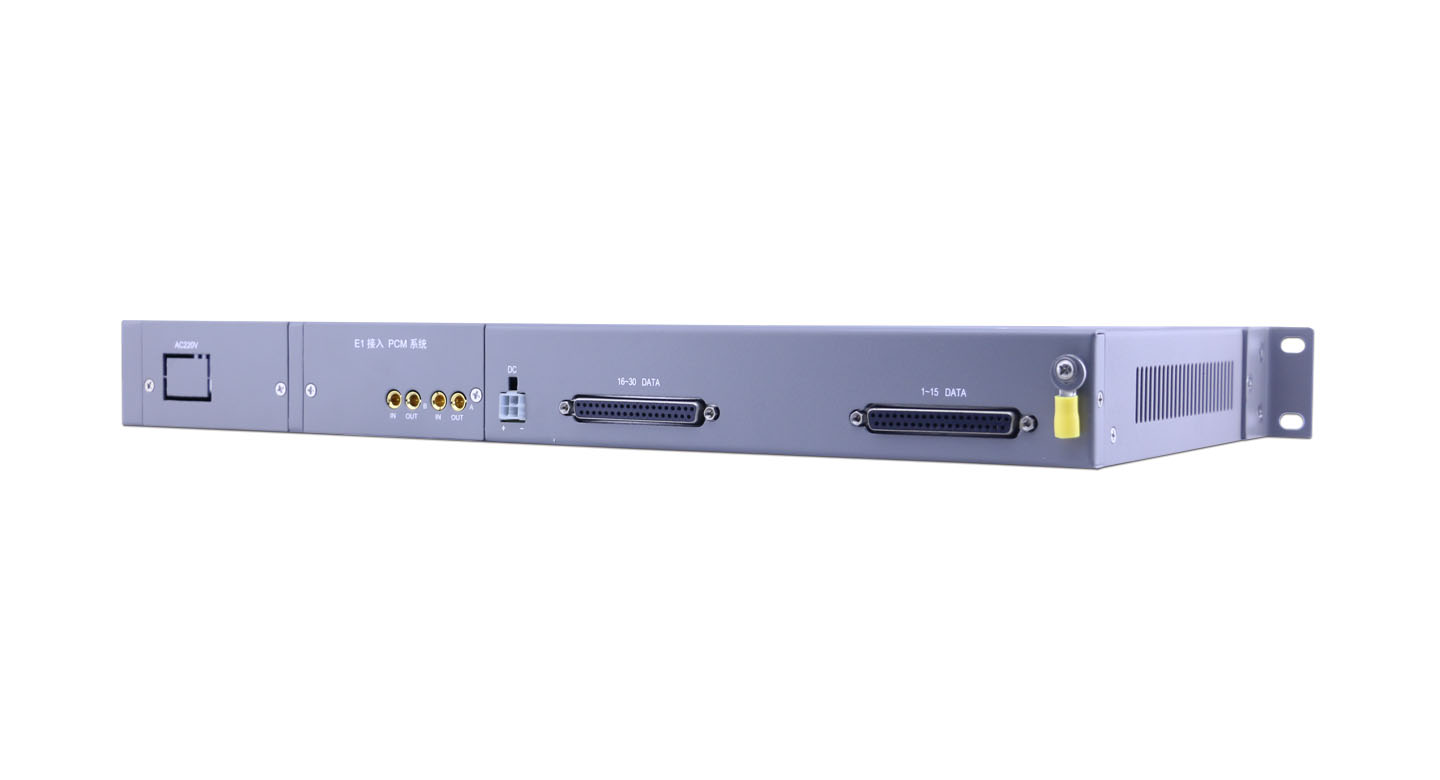

                       GD34-8000 型  语音光端机设备是一款多业务综合传输设备,可以向用户提供光纤传输,下行业务接口是5E1电路、2*100M线速率以太网、30路语音电话等,定义为‘OPT接入多业务综合语音系统’;可以向用户提供光纤传输,下行业务接口是1E1电路、30路语音电话等,定义为‘OPT接入PCM系统’;可以向用户提供E1传输,下行业务接口是1E1电路、30路语音电话等,定义为‘E1接入PCM系统’。系统名称定义在设备后面板标记,类型名称定义在前铝面板标记。

                       在下行业务接口中E1A时隙和30路语音电话时隙共用1个2M带宽E1支路,它们均工作在PCM30模式,话路接口小条在位占用时隙优先,当话路接口小条不在位时系统自动将话路不用时隙灵活分配到E1A支路中相对应的时隙位置,这样,E1A支路可以向客户提供PCM30模式的时隙开销业务。客户可以利用E1A支路再度延伸业务下其它方向话路或数据业务或利用E1A支路中个别的路时隙给相关设备进行环境监控时提供通道等等,三个类型系统均可以向客户提供上面功能业务。

                       GD34-8000 型  语音光端机设备具备完善的监控网管功能,可以给客户提供本端、远端状态信息等进行集中网管。

       功能特点:

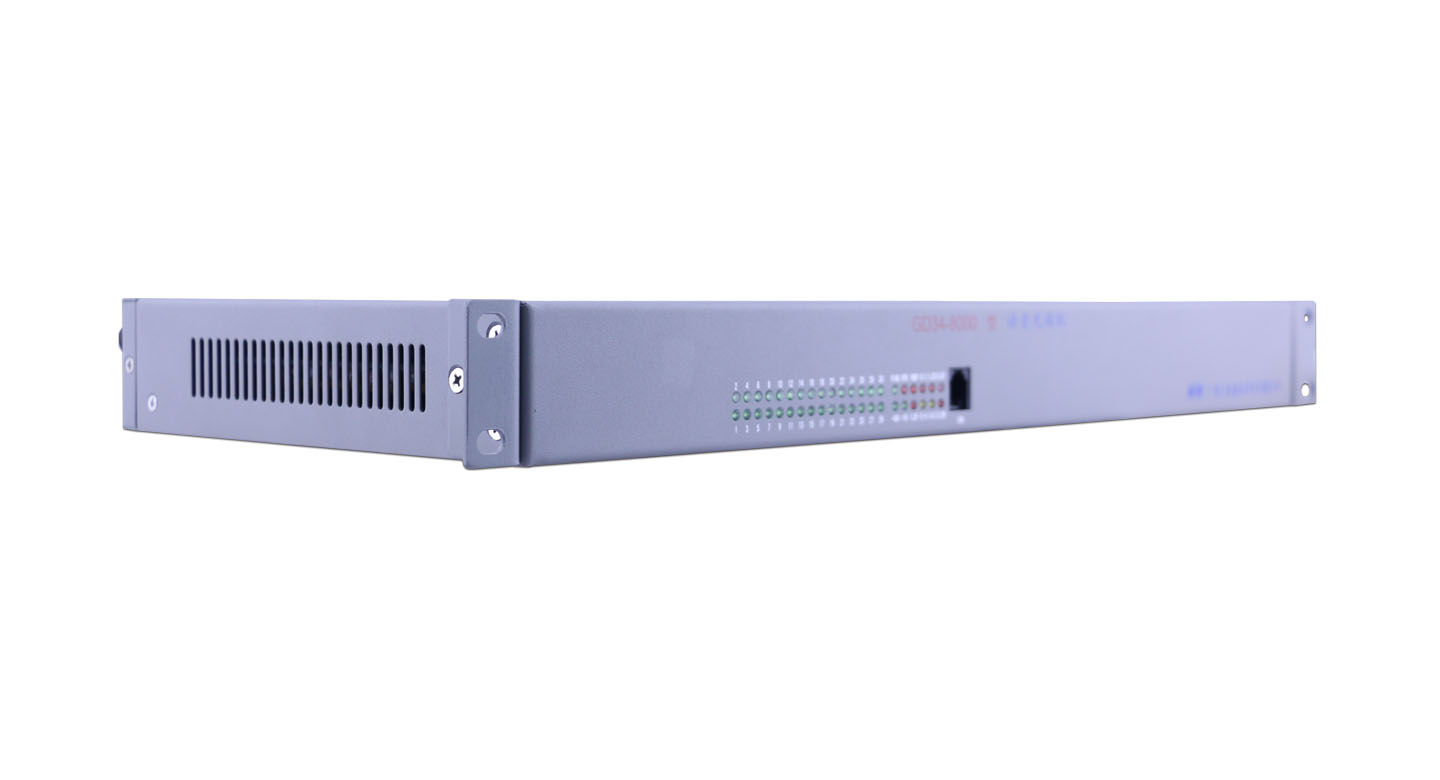

1 19英寸1U标准机柜式前面板铝合金箱体结构,可以固定于19英寸综合机柜或可以挂墙
2 最多4*E1的透明传输,其它1*E1帧结构,2*100Mbps线速率以太网通道及30路语音
3 E1通道、30路语音通道及以太网通道相互独立,以太网通道带宽固定为100Mbps
4 系统多台垒叠,提供最多150路语音通道
5 提供网管,支持本端、远端完备的告警功能,便于设备检测和管理
6 提供2路独立RS232C异步数据,速率9.6Kbps
7 语音端子采用DB37焊接方式出线,永远消除RJ11接触不良或不牢靠现象
8 AC220V交流供电或DC24V、-48V直流供电可选,或交直流双电源配置混合供电

       技术指标:

光接口 光纤线路速率 150Mbps±20ppm或4.096Mbps±50ppm
光波长 850nm、1310nm、1550nm等
发送光功率 -2~-11dBm、通常为-8dBm
接收灵敏度 优于-32dBm(BER≤1×10-11)
接收动态范围 大于20dB
光纤模式 单模、多模
光纤接口 单纤、双纤
接口形式 FC、SC等
E1接口 符合ITU-T G.703、G.742、G.823建议
速率 2.048Mbps±50ppm
码型 HDB3码
阻抗 75Ω或120Ω
接口形式 仿NEC或SIP4
以太网接口 支持协议IEEE802.3、IEEE802.3X、IEEE802.3U、IEEE802.1q、IEEE802.1p
编码方式 4B/5B
接口方式 UTP
RS232接口 标准 RS-232
速率 19.2kbps及以下
数据格式 自适应
停止位 自适应
校验方式 自适应
物理接口 RJ11
业务接口特性 传输衰耗(1000Hz) 模拟用户 --- 环路中继:≤1±0.2dB

磁石接口 --- 磁石接口:≤1±0.2dB
音频接口 --- 音频接口:≤1±0.2dB
E&M接口 --- E&M接口:≤1±0.2dB
串音衰耗 >67dB(1000Hz)
衰减频率特性 -0.2 ∽ +0.5dB(300 ∽ 3400Hz)
对地不平衡度 >46dB
反射衰耗 >20dB
杂音衡重 <-67dB
振幅特性 发送电平(-40 ∽ +3.5dB)时,波动 <0.2dB
特性阻抗 模拟用户接口:(200+560/0.1μ)环阻小于1.2KΩ,线间电阻大于20KΩ, 线间电容小
于0.5μ
环路中继接口:(200+680/0.1μ)环阻小于2KΩ,线间电阻大于20KΩ,线间电容
小于0.7μ
E&M中继或音频接口:600Ω平衡
工作电压 内置交流220V或直流48V、24V,系统耗电小于10W。可单电源或双电源工作
工作环境 环境温度-25℃~+65℃,相对湿度15~95%(85%,+30℃)
