简介描述：
八路电话光端机设备可以提供1~2线的RS232/RS422/RS485等数据通道及1~8线的语音业务接口等。语音接口可以同时混合提供环路电话、磁石电话、2/4线音频、2/4线E&M等，经混合复用后进行光纤长距离传输，被广泛应用于邮电、电力、铁路、水利、油田、银行等大客户及各大运营商。
功能特点：
|
1 |

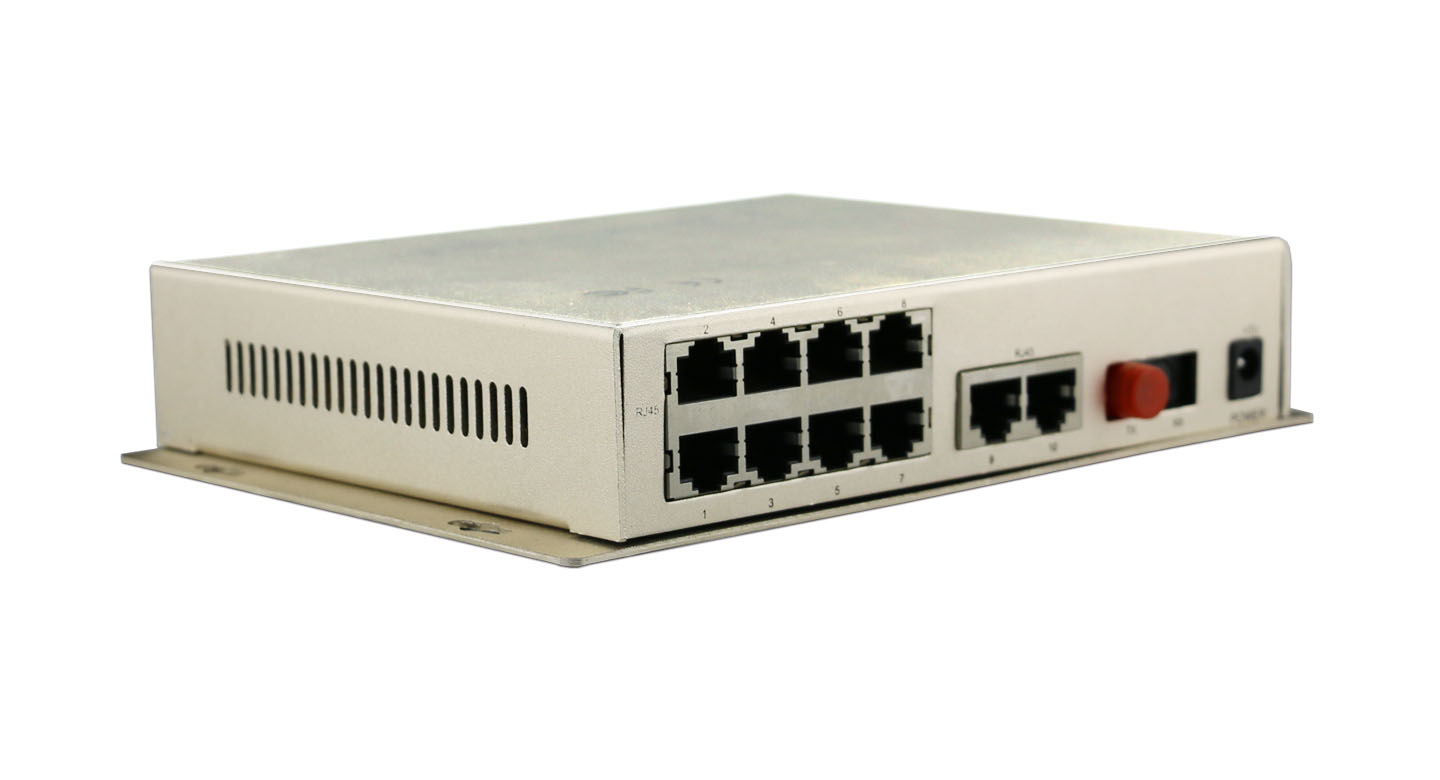

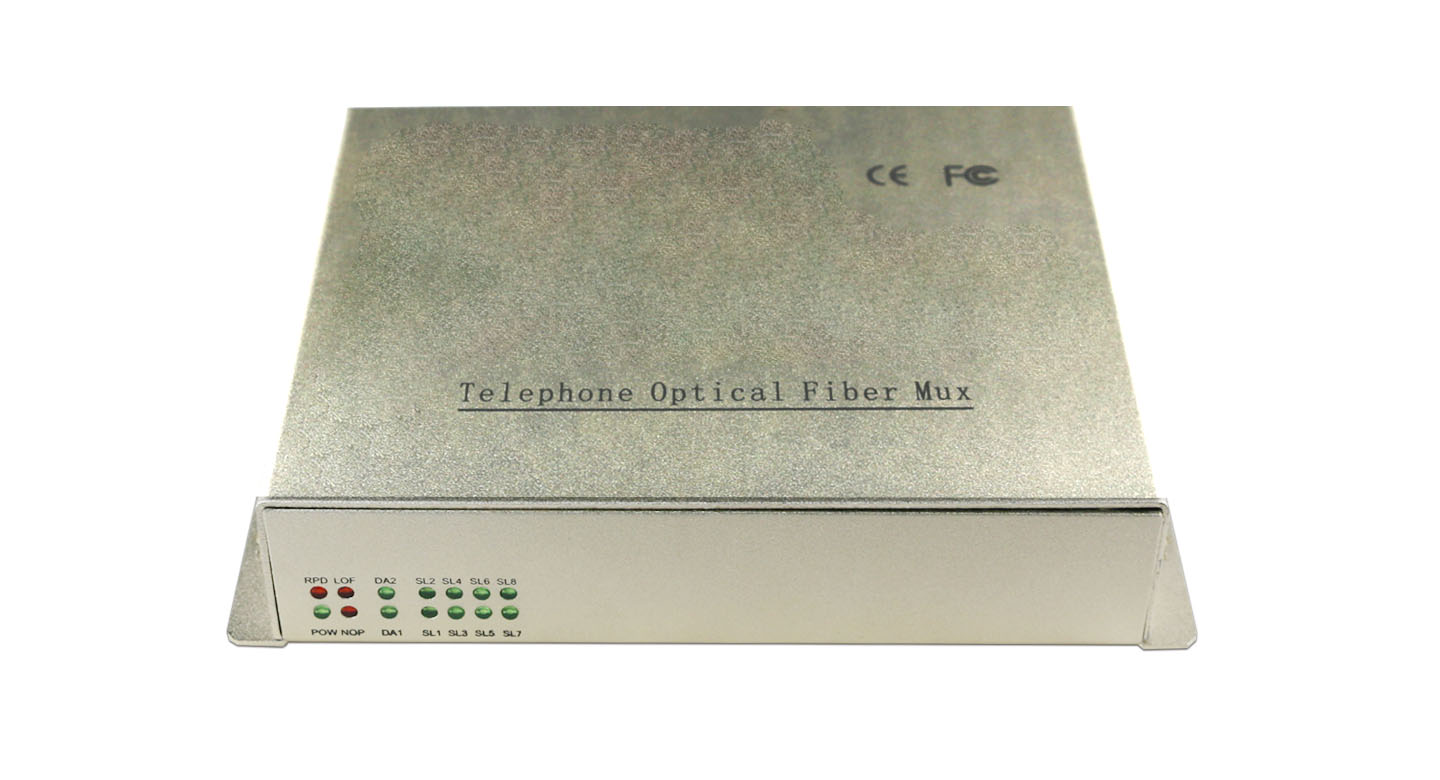

台面小盒箱体结构 |
|
2 |
最多8线语音电话支路，可以磁石、2/4线音频、2/4线E&M等 |
|
3 |
最多2线RS232/RS422/RS485数据通道 |
|
4 |
系统固定独立于OPT传输 |
|
5 |

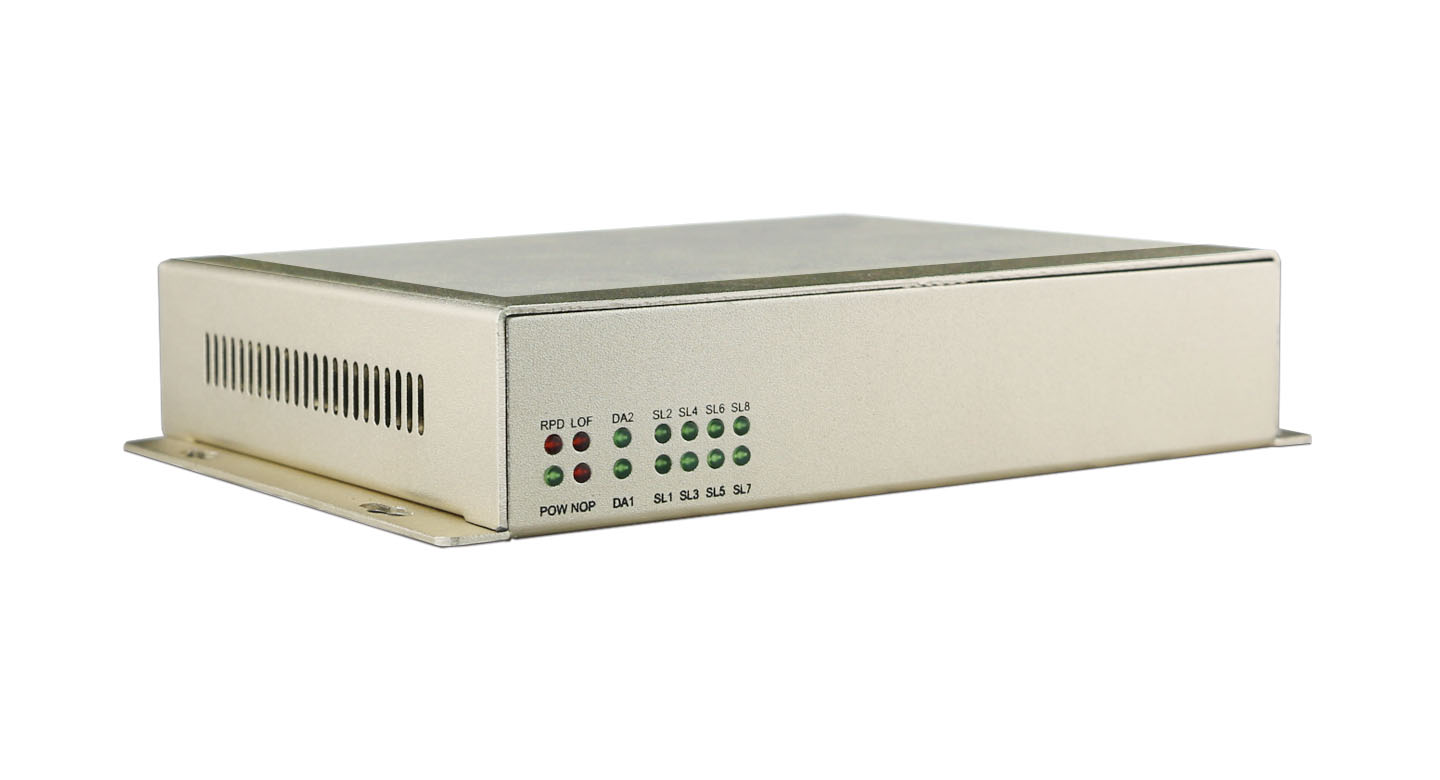

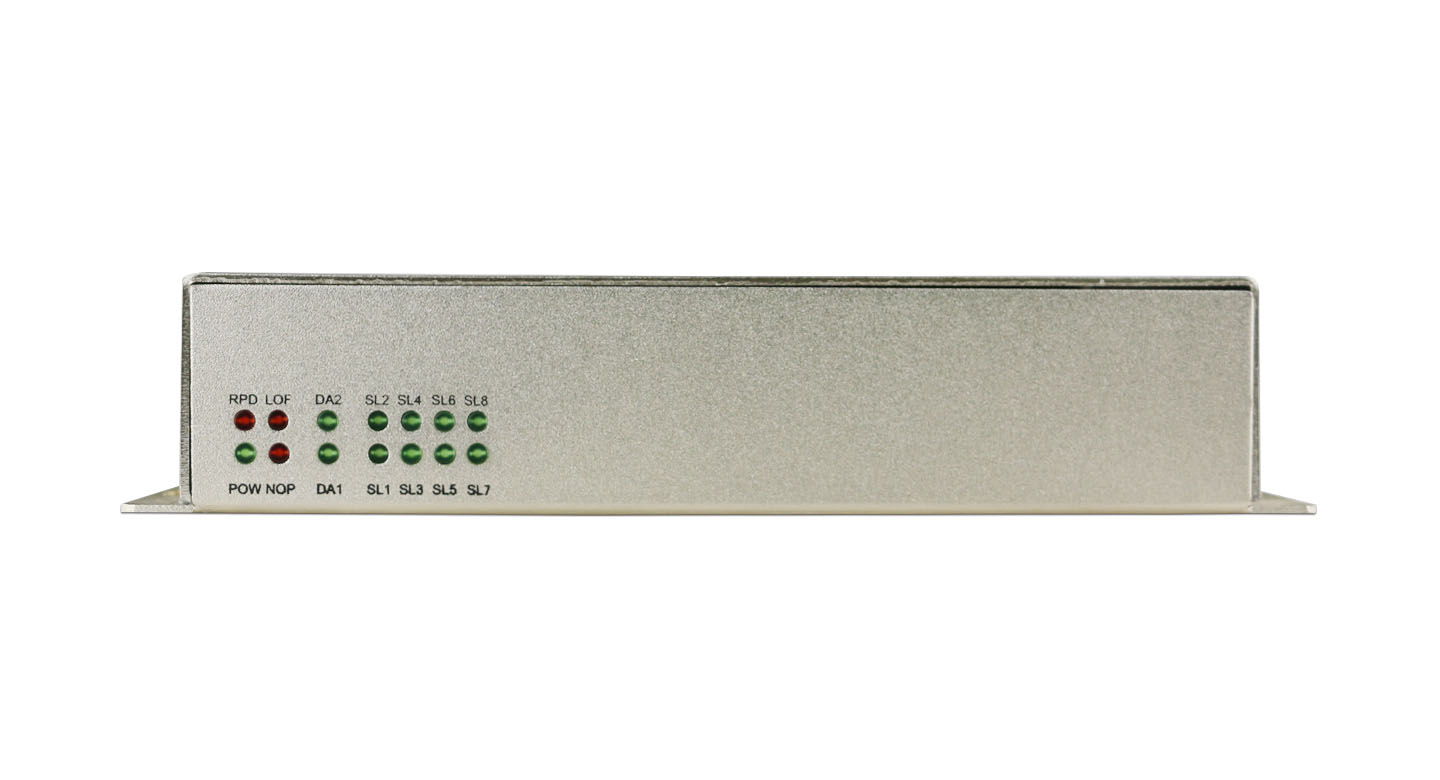

支持本端、远端完备的告警功能，便于设备检测和管理 |
|
6 |
内置DC-48V直流供电，或可选AC220V交流供电（外配电源适配器） |
技术指标：
|

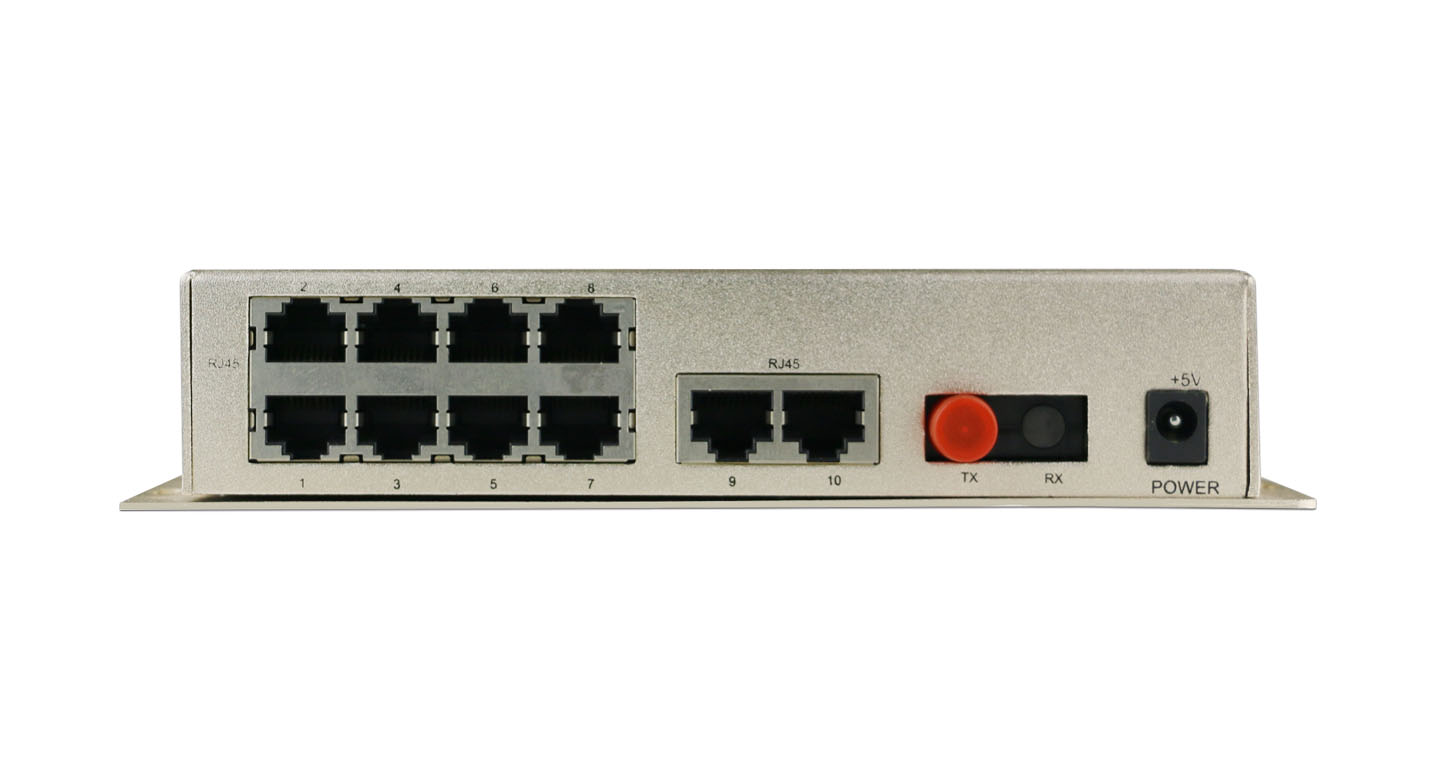

光纤接口 |
光纤线路速率 |
4Mbps±20ppm |
|
光波长 |
850nm、1310nm、1550nm等 |
|
发送光功率 |
-2~-11dBm、通常为-8dBm |
|
接收灵敏度 |
优于-32dBm（BER≤1×10-11） |
|
接收动态范围 |
大于20dB |
|
光纤模式 |
单模、多模 |
|
光纤接口 |
单纤、双纤 |
|
接口形式 |
FC、SC等 |
|
数据接口 |
参考标准 |
RS232/RS422/RS485 |
|
速率 |
1Mbps及以下 |
|
数据格式 |
自适应 |
|
停止位 |
自适应 |
|
校验方式 |
自适应 |
|
物理接口 |
RJ45 |
|
业务接口 |
传输衰耗（1000Hz） |
模拟用户 --- 环路中继：≤1±0.2dB |
|
磁石接口 --- 磁石接口：≤1±0.2dB |
|
音频接口 --- 音频接口：≤1±0.2dB |
|
E&M接口 --- E&M接口：≤1±0.2dB |
|
串音衰耗 |
>67dB（1000Hz） |
|
衰减频率特性 |
-0.2 ∽ +0.5dB（300 ∽ 3400Hz） |
|
对地不平衡度 |
>46dB |
|
反射衰耗 |
>20dB |
|
杂音衡重 |
<-67dB |
|
振幅特性 |
发送电平（-40 ∽ +3.5dB）时，波动 <0.2dB |
|
特性阻抗 |
模拟用户接口：（200+560/0.1μ）环阻小于1.2KΩ，线间电阻大于20KΩ, 线间电容小于0.5μ |
|
环路中继接口：（200+680/0.1μ）环阻小于2KΩ，线间电阻大于20KΩ，线间电容小于0.7μ |
|
E&M中继或音频接口：600Ω平衡 |
|
E、M特性 |
收发电平地气 |
|
工作电压 |
内置直流-48V，系统耗电小于15W。可选择交流220V供电工作（外配电源适配器） |
|
工作环境 |
环境温度-25℃~+65℃，相对湿度15~95%（85%，+30℃） |
