简介描述：

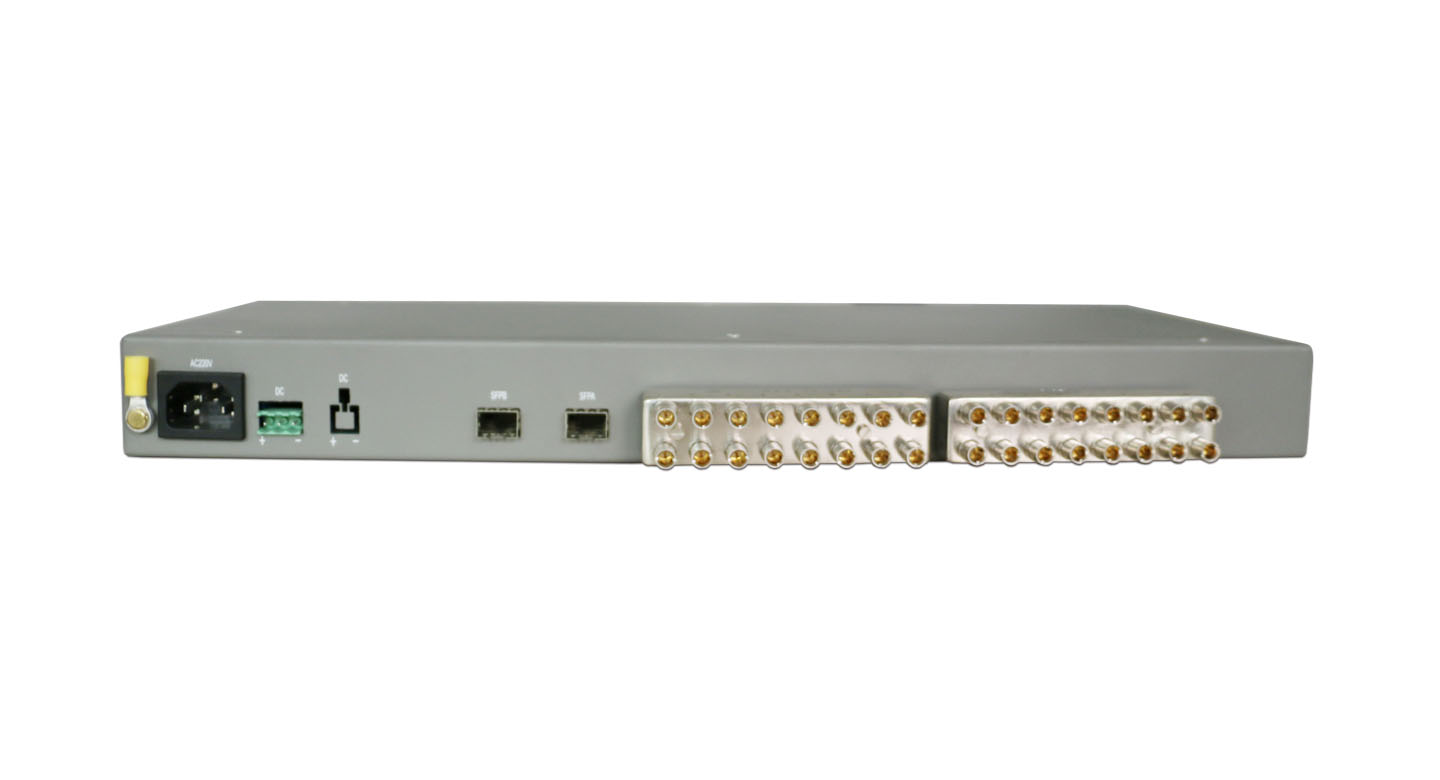

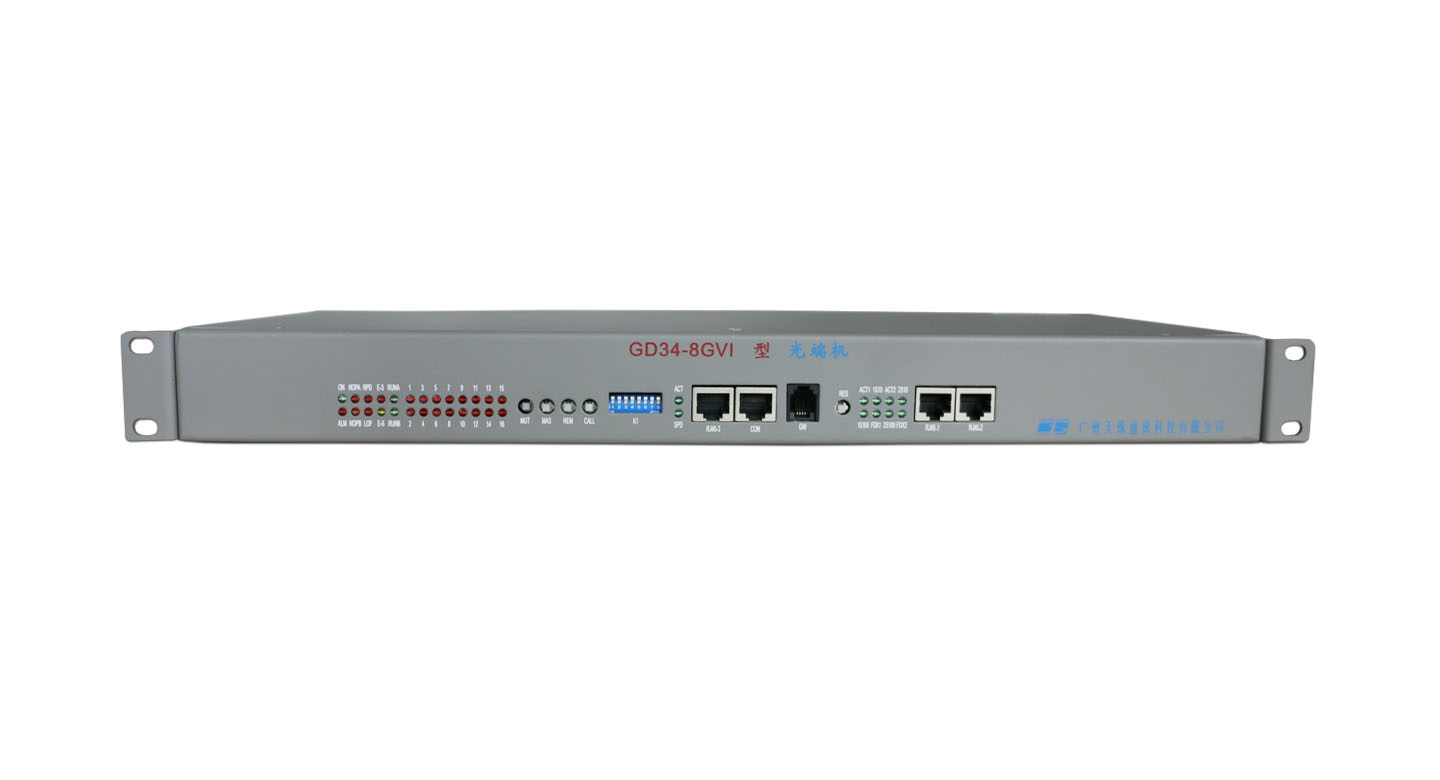

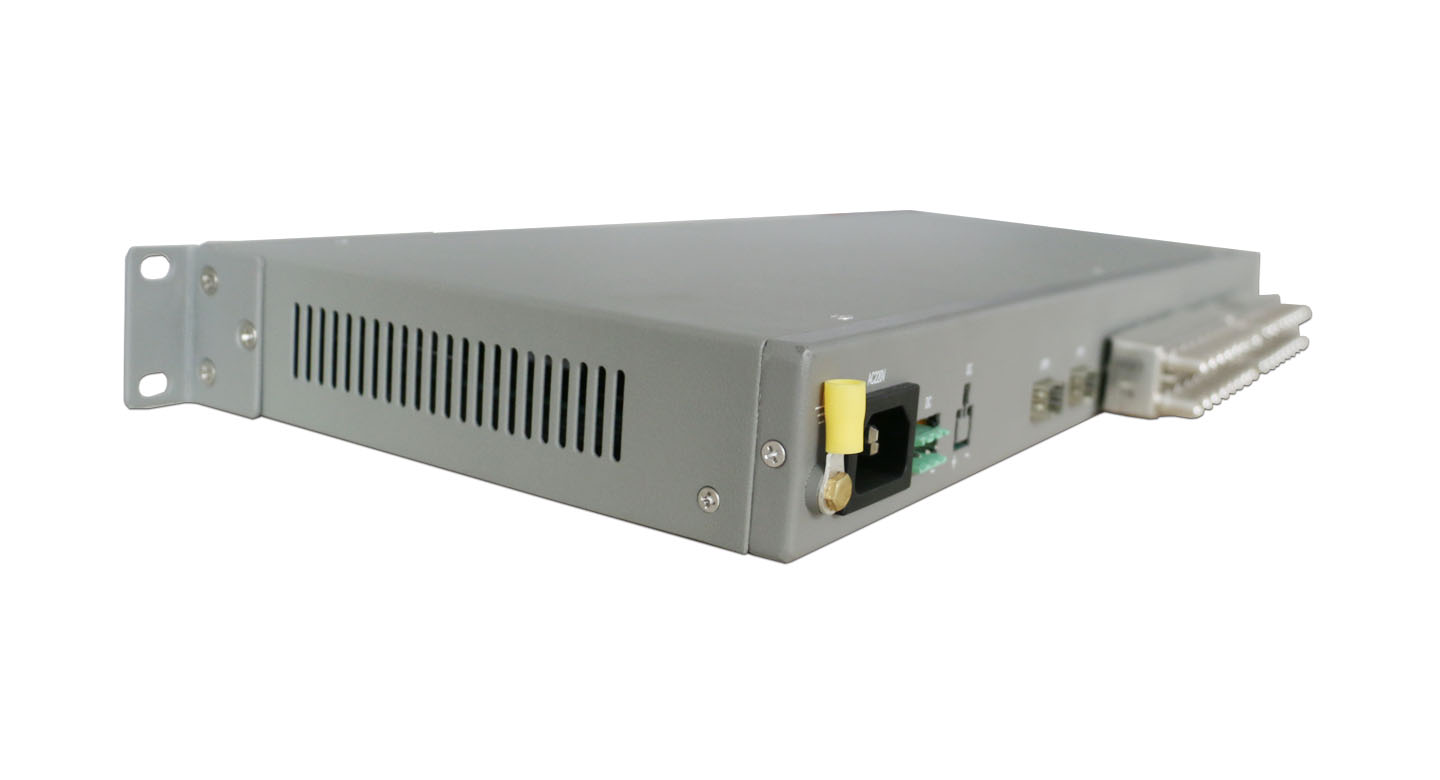

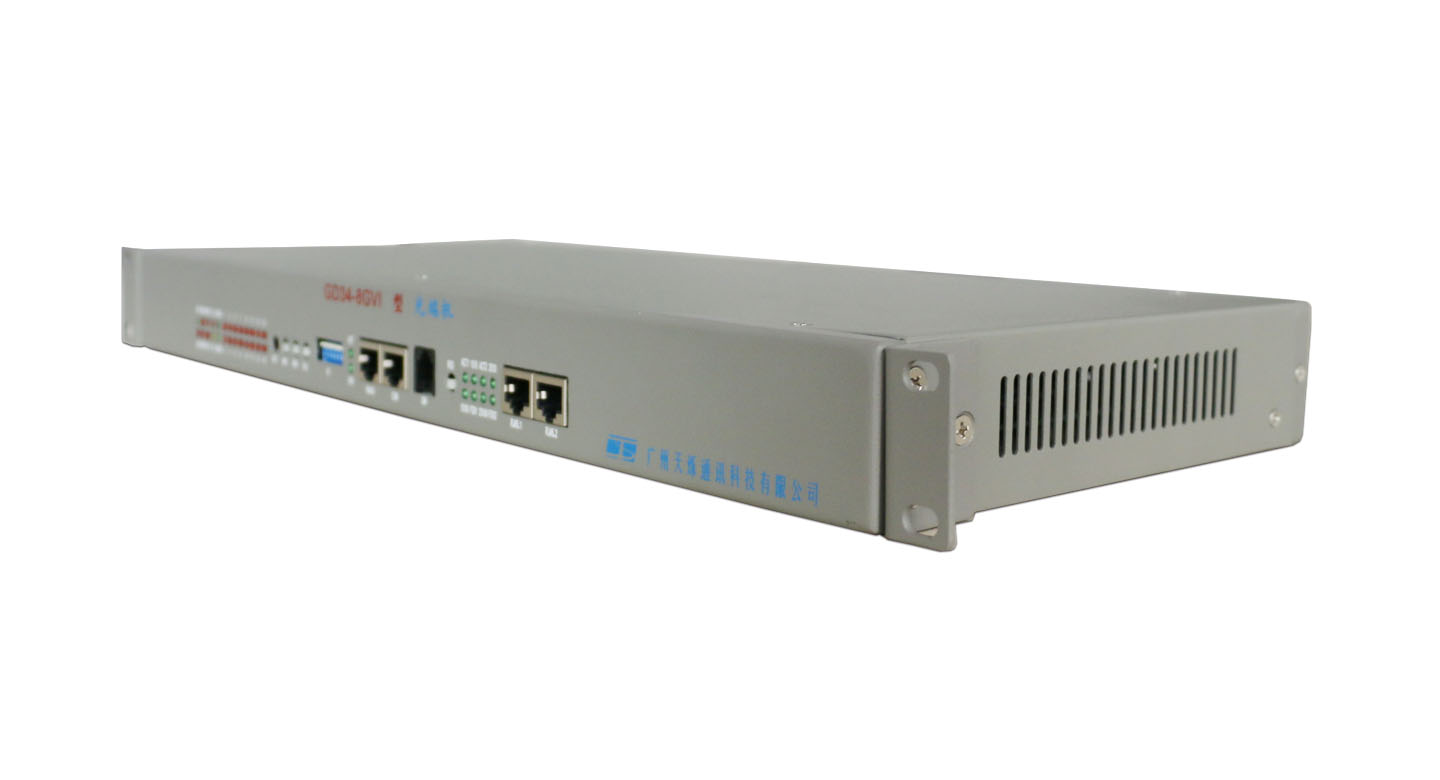

GD34-8GⅥ 型 光终端机是广州天烁通讯科技有限公司开发生产的小型PDH加1000M带宽以太网光终端传输设备，在传输线路中完成和实现数据、语音及图象等信号的传输，设备同时提供最多16个E1支路和2个10/100/1000Mbps的快速以太网接口数据通道，经混合复用后进行光纤长距离传输，综合了PDH光端机和1000M以太网光纤收发器功能，特别适用于小容量E1支路及同时需要实现高速宽带数据干线等的点对点局间中继链接，可应用于邮电、电力、铁路、水利、油田、银行等大客户接入及各大运营商。
提供两个支持热插拔的光接口，可实现光口1+1保护，还提供1路高速RS232透明通道和公务电话通道。
具备远端掉电检测 （RPD）、自动激光关断（ALS）和防以太网数据环回等功能。
具备本端、远端硬环回设置，本端、远端状态显示及告警闭塞等功能。
支持命令行界面（CLI）管理方式，使用PC的超级终端即可对设备进行监控与管理，非常方便快捷。同时也支持简单网络管理协议（SNMP）。
功能特点：
|
1 |
19英寸1U机箱，直接插入国际标准19英寸机柜。或者挂墙式。 |
|
2 |
提供最多16路E1的透明传输，具备2路共线速为1000Mbps快速以太网上、下行通道。 |
|
3 |
E1 通道和快速以太网通道相互独立，以太网通道带宽固定为1000Mbps。 |
|
4 |
提供2路光纤线路接口，光口1+1保护倒换时间小于50毫秒，确保通信的正常。 |
|
5 |
支持光接口的环回功能，自动激光关断功能（ALS），远端掉电监测功能（RPD）。 |
|
6 |
支持E1支路本端、远端环回功能，便于设备检测和管理。 |
|
7 |
以太网接口支持自协商功能，具备防以太网环回功能。 |
|
8 |
具有完备的告警功能，可监控对端设备的实时状态。 |
|
9 |
提供1路高速RS232透明数据通道，可达38.4kb/s。 |
|
10 |
提供网管监控接口，支持UART、TELNET、SNMP。SNMP中兼容V1和V2C协议。 |
|
11 |
提供公务电话接口（接公务手柄）。 |
|
12 |
AC220V交流供电或DC24V、-48V直流供电可选，可双电源配置，电源热备份。 |
技术指标：
|
光纤接口 |
符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准 |
|
支持光口1+1保护倒换功能，倒换时间小于50毫秒 |
|
接口速率为1.25Gb/s，波长1310或1550nm等选择，接口形式LC或SC选择 |
|
发送光功率-2~-11dBm、通常为-8dBm |
|
接收动态范围大于20dBm |
|
E1接口 |
75Ω非平衡模式或120Ω平衡模式选择 |
|
符合ITU-T G.703、符合ITU-T G.823和G.742等标准 |
|
工作速率2.048Mbps±50ppm |
|
码型HDB3码 |
|
衰耗 0~6dB |
|
以太网接口 |
符合IEEE 802.3、IEEE 802.3u、IEEE 802.ab、IEEE 802.3x等相关建议 |
|
接口方式UTP |
|
数据接口 |
符合电平ITU-T V.24建议，工作速率38.4kb/s向下平滑 |
|
网管接口 |
串行接口（UART）的CLI管理方式 |
|
以太网接口（TELNET）的CLI管理方式 |
|
支持简单网络管理协议（SNMP），兼容V1和V2C协议 |
|
工作电压 |
内置交流220V或直流48V、24V，系统耗电小于10W。单电源或双电源工作 |
|
工作环境 |
环境温度+5℃~+45℃，相对湿度85%（+30℃） |
