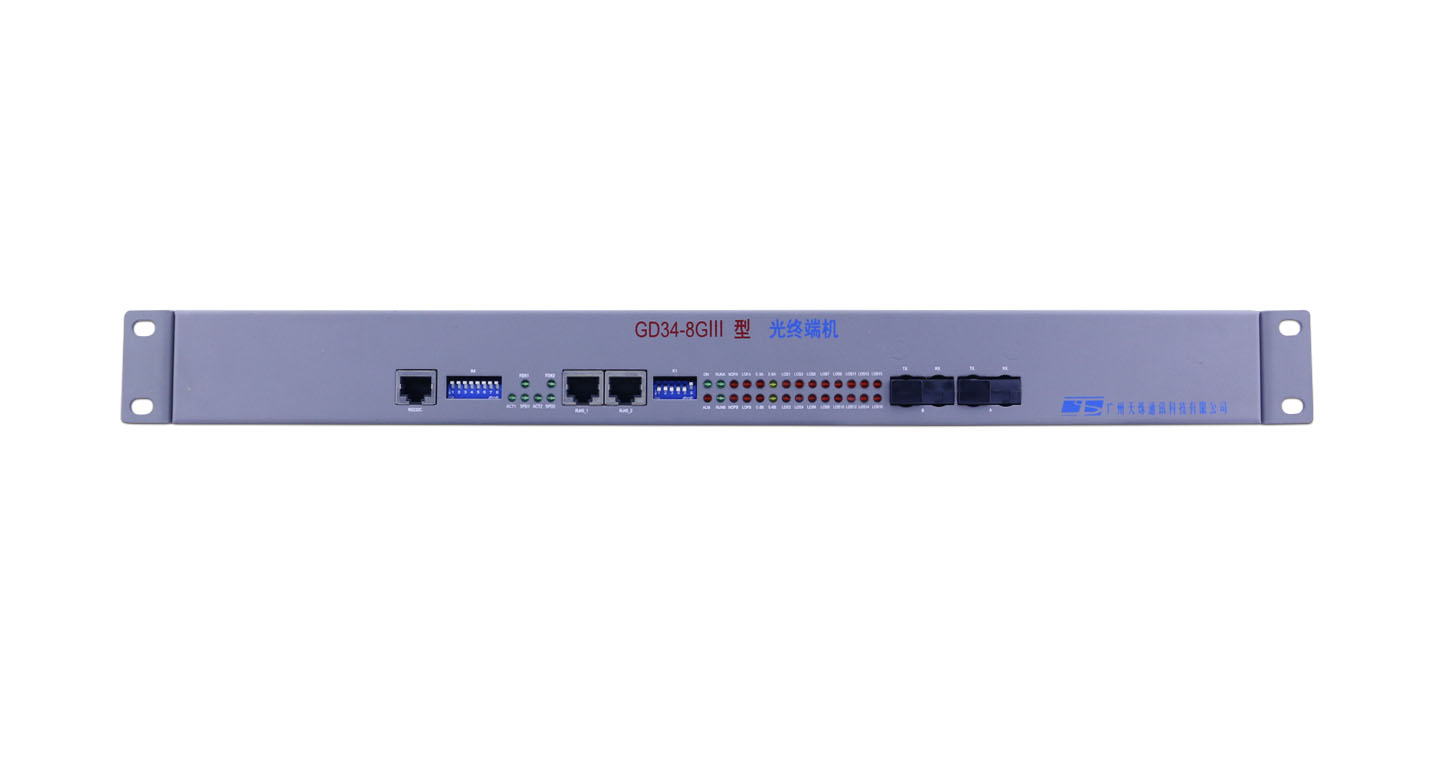

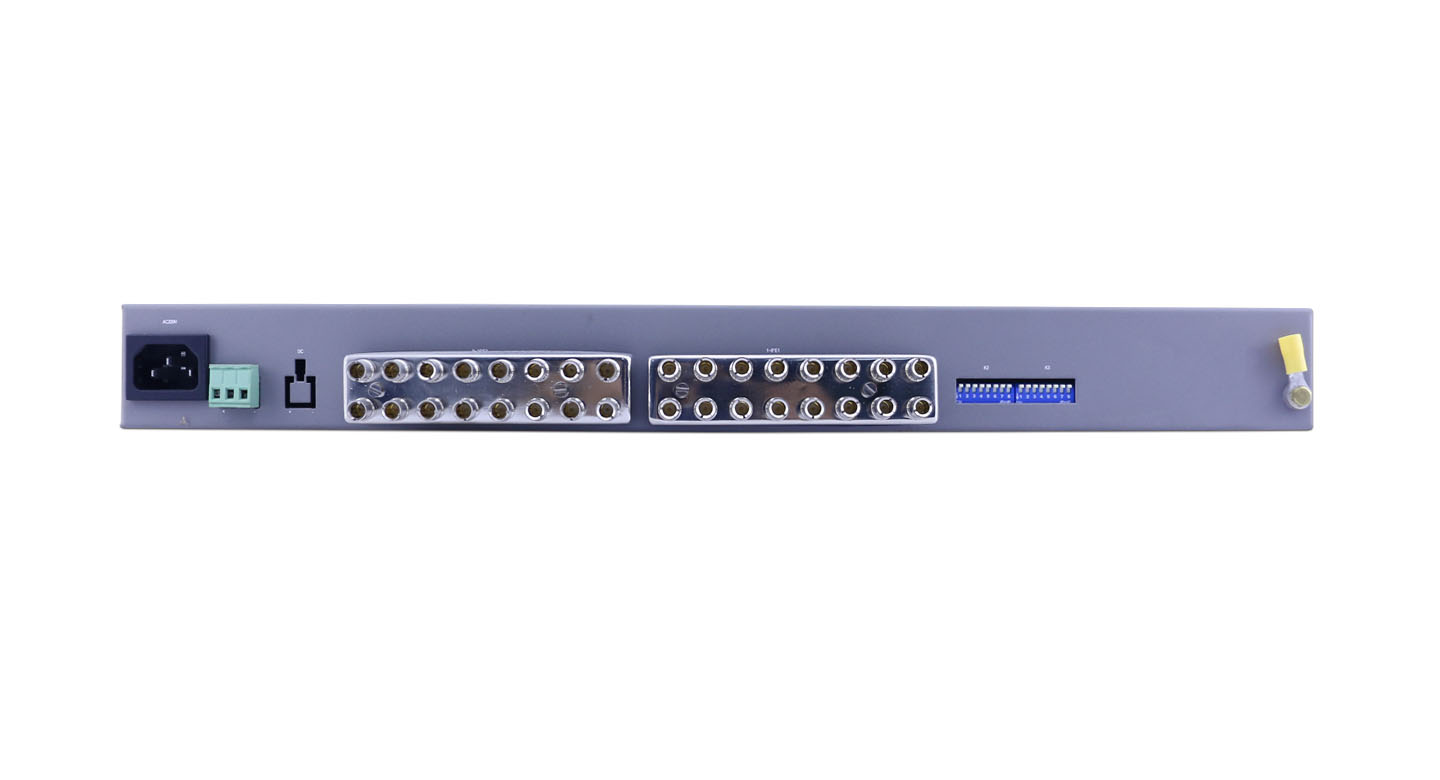

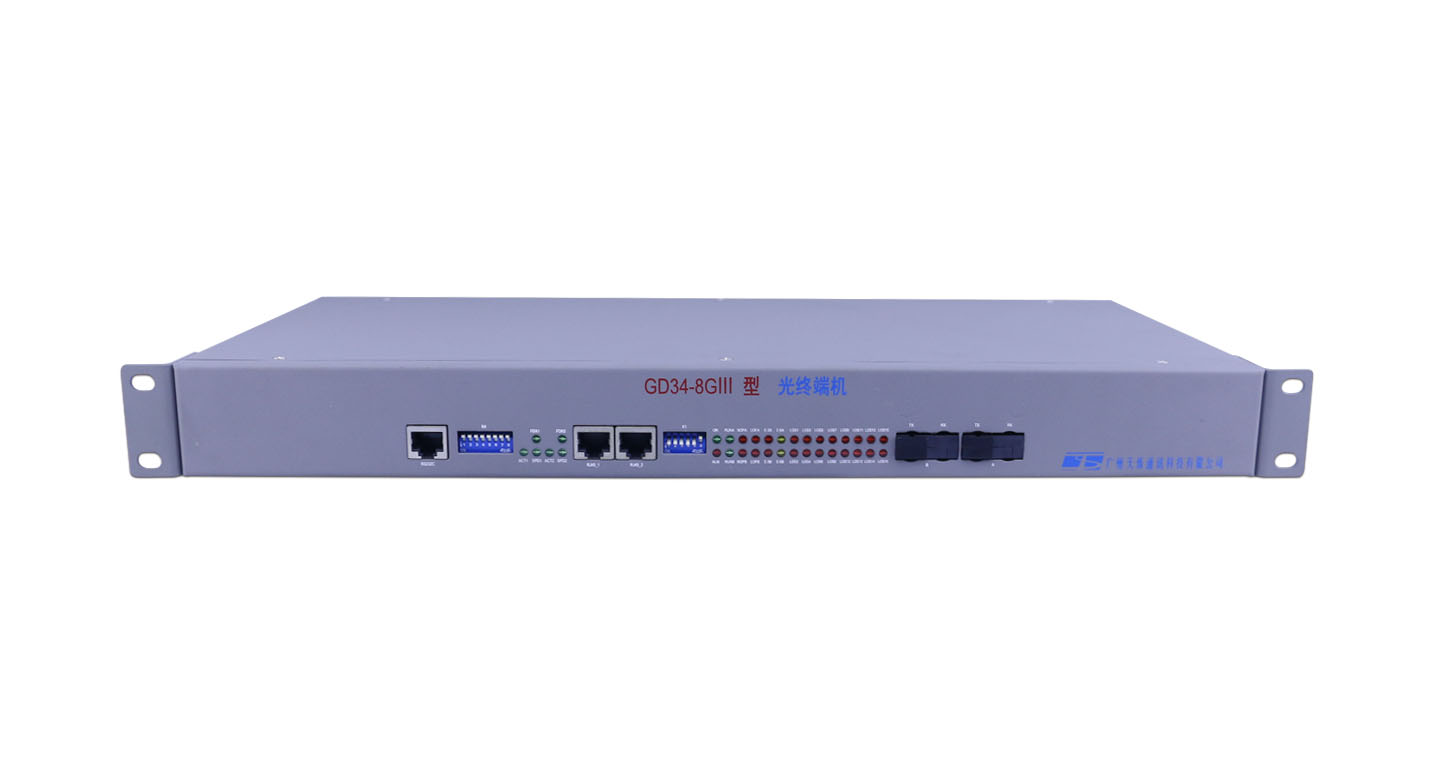

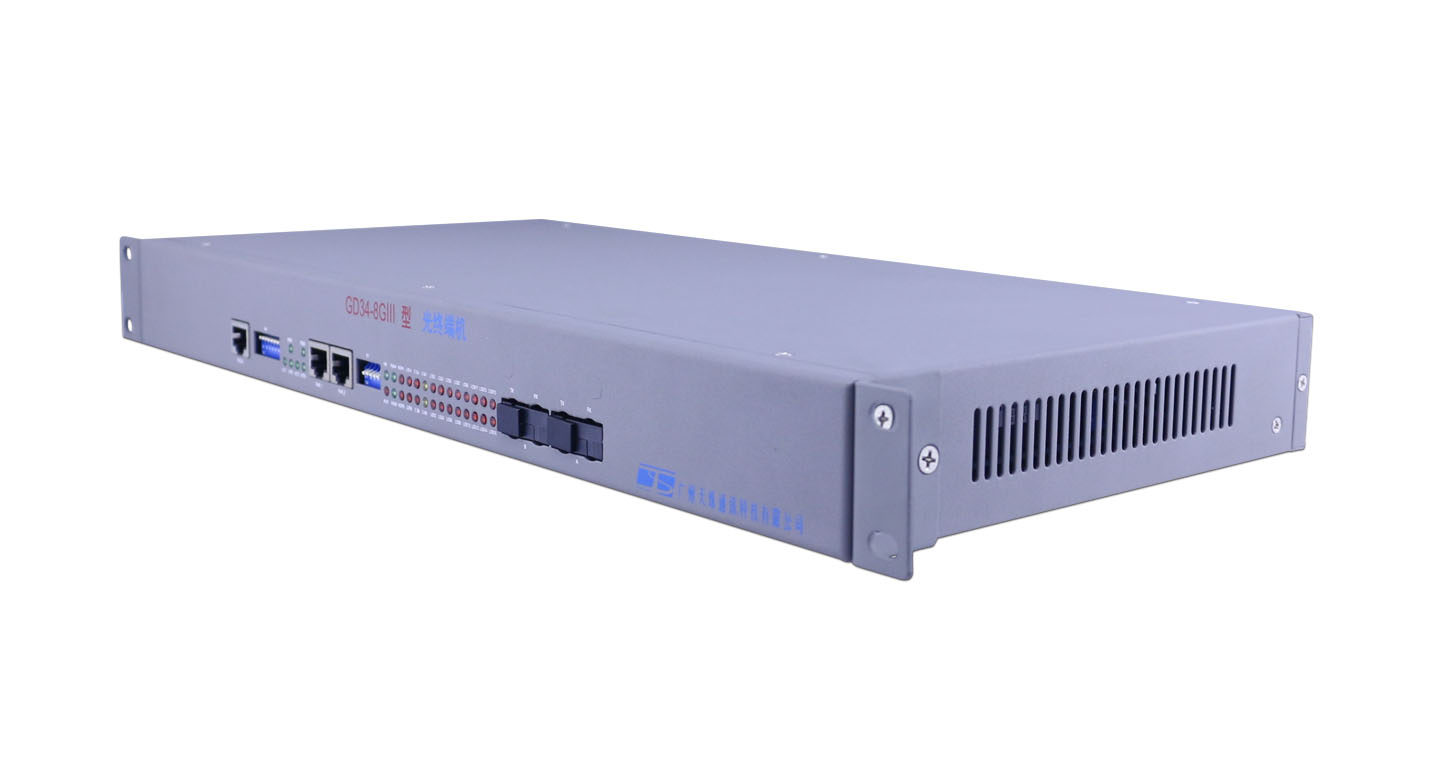

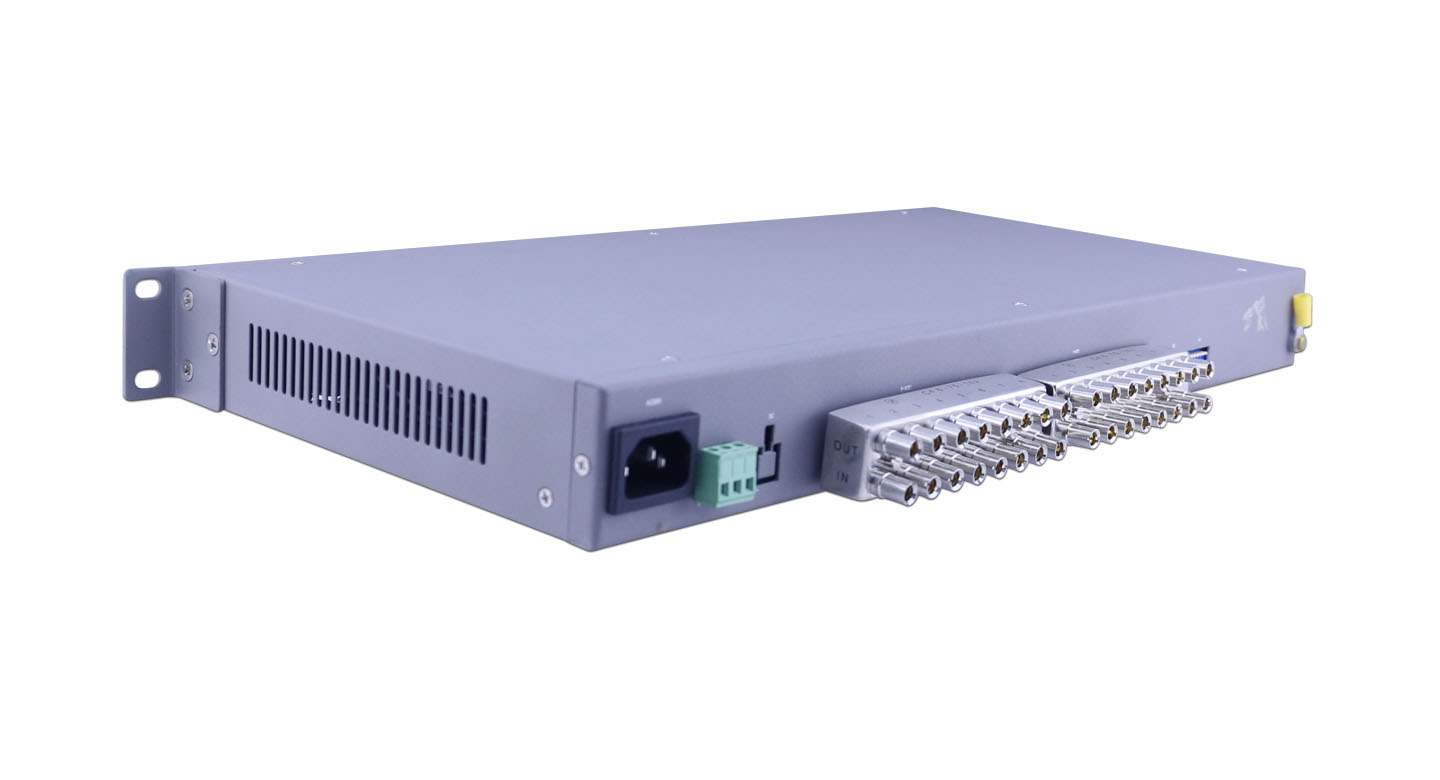

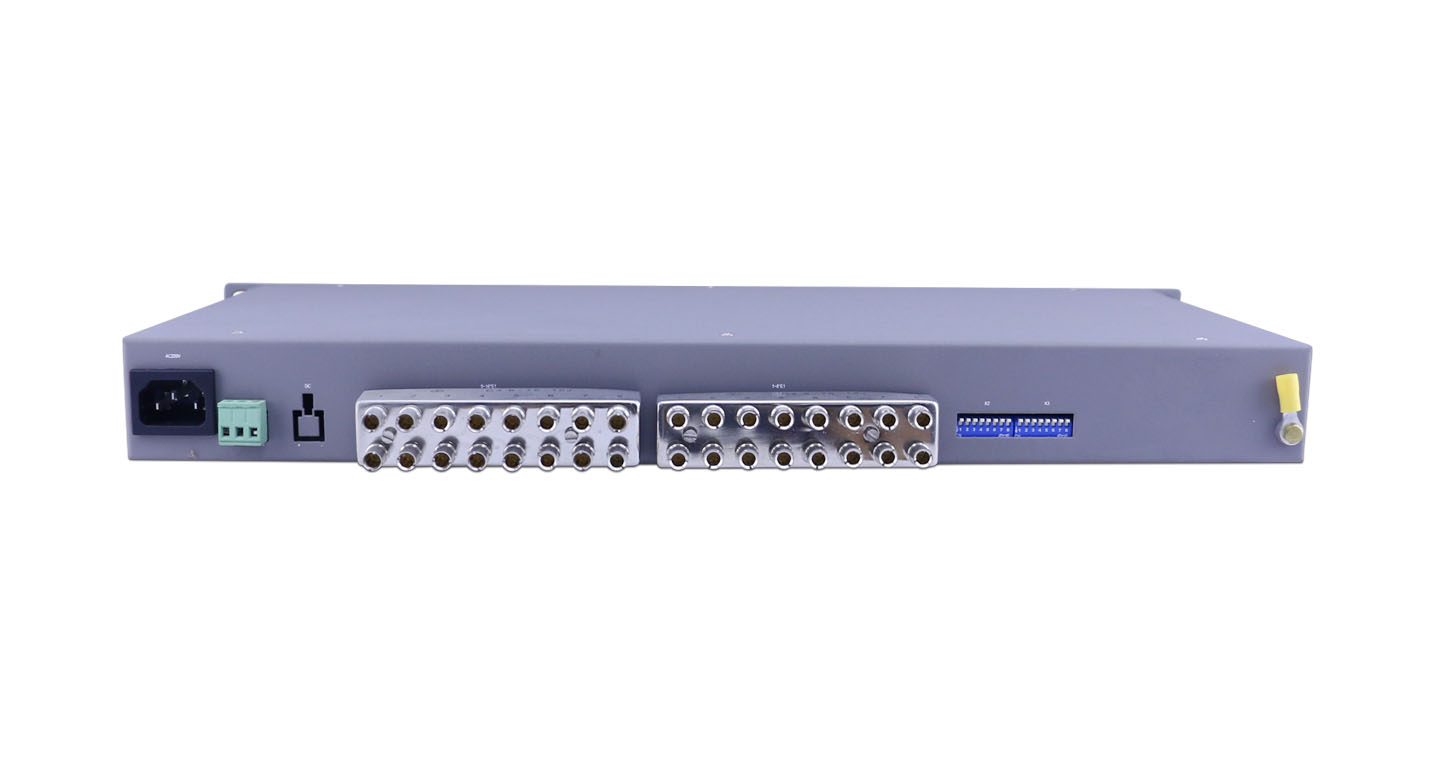

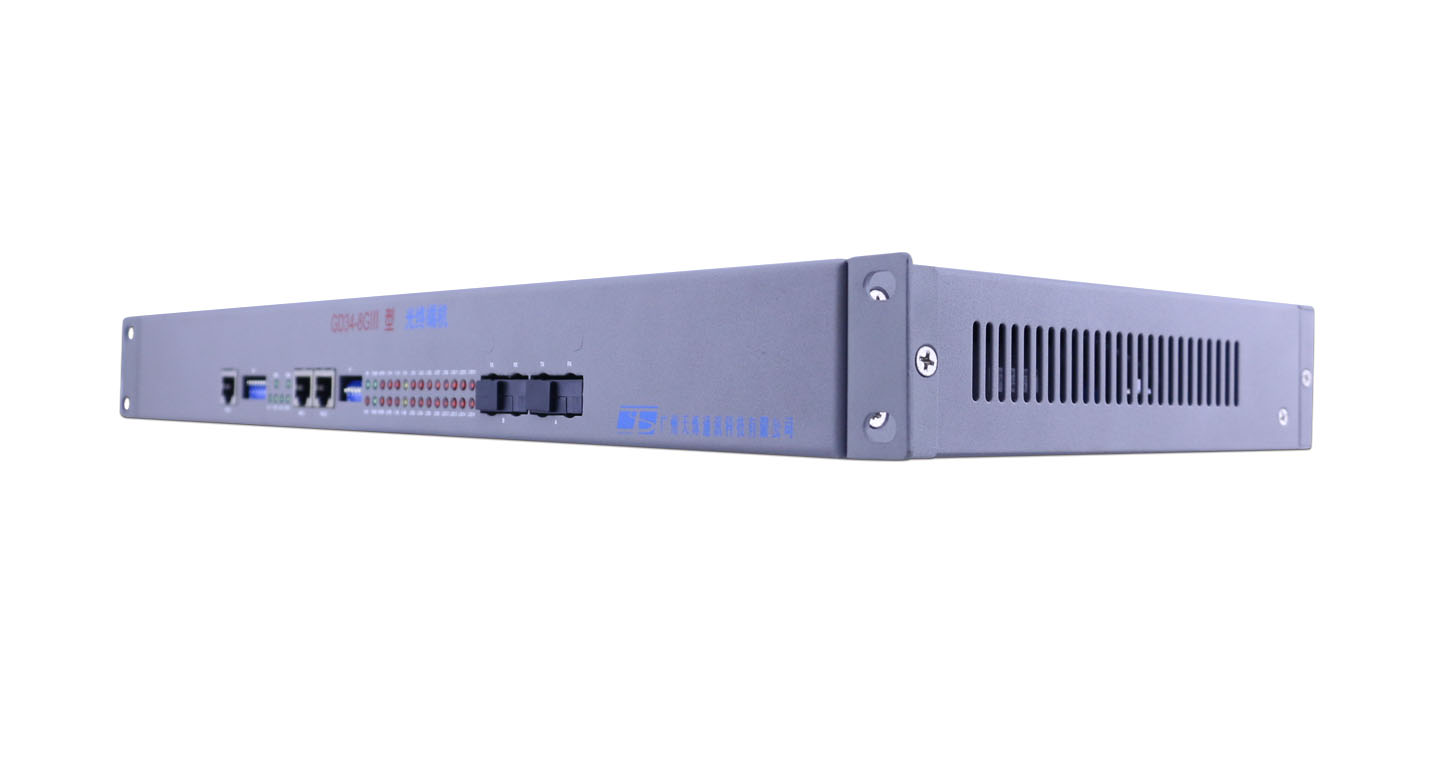

GD34-8G III 光端机

  • 品牌
    天烁
  • 产品尺寸
    482×215×44 mm3 (长×宽×高)
  • 产品特性
    新型PDH以太网光终端传输设备,在传输线路中完成和实现数据、音频等信号的传输,本设备同时提供最多16个E1支路和1个100Mbps带宽的快速以太网接口数据通道,经混合复用后进行光纤长距离传输
  • 应用范围
    应用于邮电、电力、铁路、水利、油田、银行等各大运营商的地方
       简介描述:

                       GD34-8G 系列光端机设备是由广州天烁通讯科技有限公司开发生产的新型PDH以太网光终端传输设备,在传输线路中完成和实现数据、音频等信号的传输,本设备同时提供最多16个E1支路和1个100Mbps带宽的快速以太网接口数据通道,经混合复用后进行光纤长距离传输,特别适用于不同情况、中容量E1支路及同时需要实现高速宽带组网等的点对点局间中继链接,可应用于邮电、电力、铁路、水利、油田、银行等各大运营商的地方。

                       具备本端、远端硬环回设置,本端、远端状态显示,告警闭塞等等功能。

       功能特点:

1 19英寸1U机箱,直接插入国际标准19英寸机柜。或者挂墙式。
2 最多16路E1的透明传输,同时具备1个线速为100Mbps快速以太网上行通道。
3 E1 通道和快速以太网通道相互独立。
4 支持E1支路远端环回功能,便于设备检测和管理。
5 具有完备的告警功能,可监控对端设备的实时状态。
6 提供1个RS232C网管接口。
7 提供1个RS232C透明数据通道。
8 提供1个公务电话接口,普通电话机或电话手柄进行公务呼叫,工作方式请看出厂配置。
9 AC220V交流供电,或DC-48V、-24V直流供电可选。或双电源或混合电源供电选择。

       技术指标:

光路接口 线路速率 150Mbps±20ppm
光波长 1310nm、1550nm等可选
发送光功率 -2~-11dBm、通常为-8dBm
接收灵敏度 小于-40dBm(BER≤1×10-11)
接收动态范围 大于30dBm
接口形式 FC、SC等可选
E1接口 符合ITU-T G.703建议,符合ITU-T   G.742、G.823建议
工作速率 2.048Mbps±50ppm
码型 HDB3码
阻抗 75Ω或120Ω可选
衰耗 0~6dB
以太网接口 支持协议 IEEE802.3、IEEE802.3X、IEEE802.3U、IEEE802.1q、IEEE802.1p
内部编码 4B/5B
接口方式 UTP
数据接口 电平符合ITU-T  V.24建议,工作速率2Mbps向下平滑
网管接口 电平符合ITU-T  V.24建议
公务接口 64kbps音频,即一时隙话路。普通电话或电话手柄
工作电压 内置交流220V或直流48V、24V,或交直流混用,系统耗电小于10W
工作环境 环境温度+5℃~+45℃,相对湿度85%(+30℃)
