简介描述：

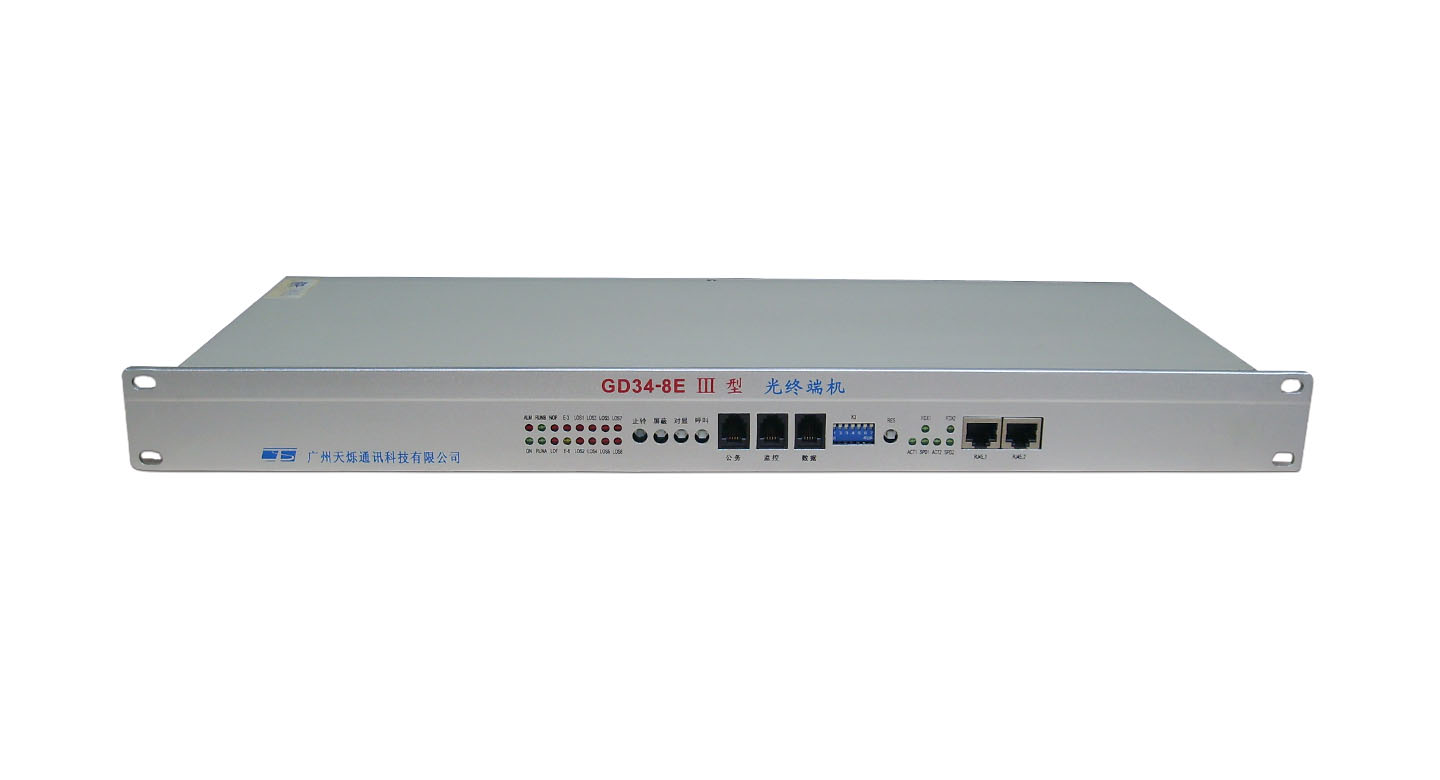

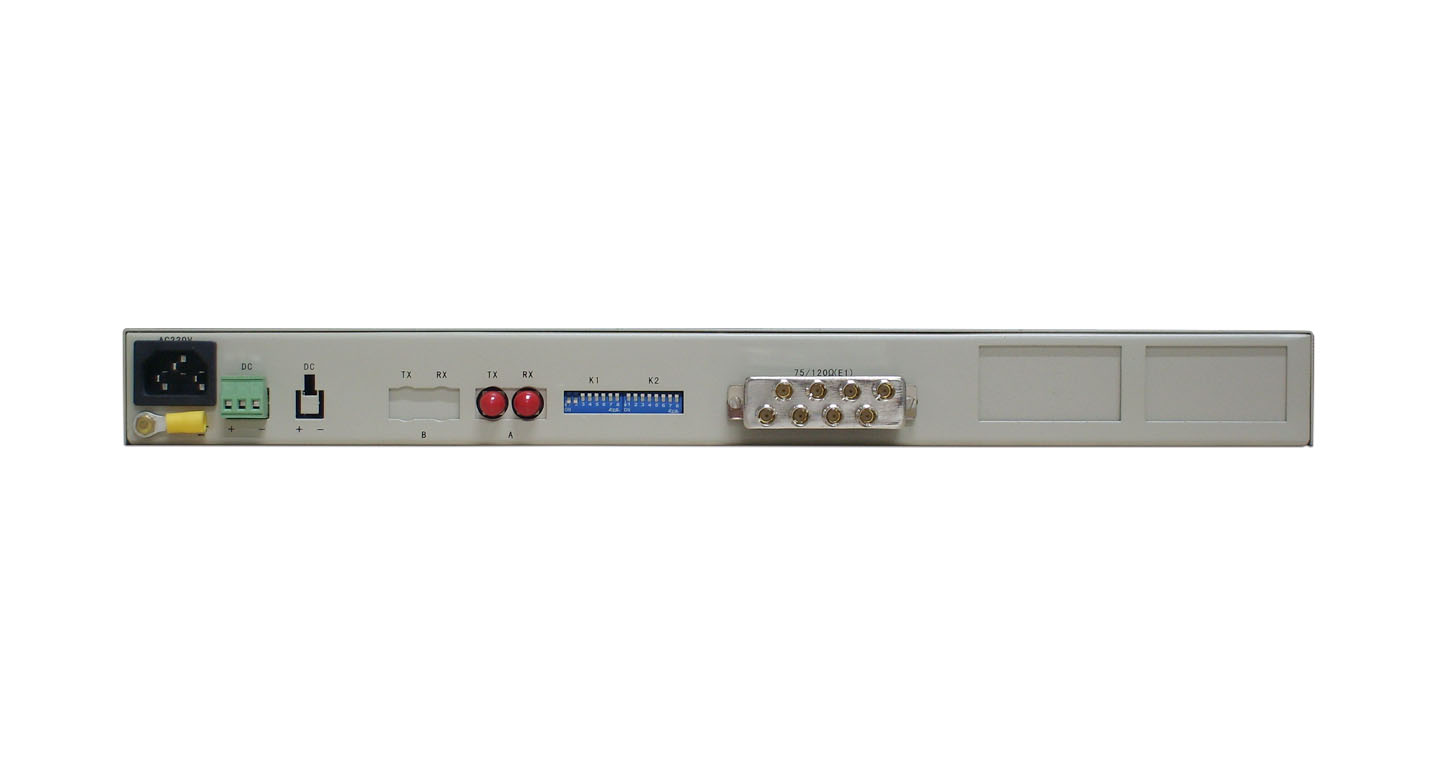

GD34-8E 系列 光终端机设备是由广州天烁通讯科技有限公司开发生产的小型PDH加100M带宽以太网光终端传输设备，在传输线路中完成和实现数据、语音及图象等信号的传输，设备同时提供最多8个E1支路和2个10/100Mbps的快速以太网接口数据通道，经混合复用后进行光纤长距离传输，特别适用于不同情况、小容量E1支路及同时需要实现高速宽带组网等的点对点局间中继链接，可应用于邮电、电力、铁路、水利、油田、银行等大客户接入及各大运营商。
具备本端、远端硬环回设置，本端、远端状态显示及告警闭塞等功能。
功能特点：
|
1 |
19英寸1U机箱，直接插入国际标准19英寸机柜。或者挂墙式。铝合金喷砂美观面板。 |
|
2 |
提供最多8路E1的透明传输，具备2路线速为10/100Mbps快速以太网上、下行通道。 |
|
3 |
E1 通道和快速以太网通道相互独立，以太网通道带宽固定为100Mbps。 |
|
4 |
提供最多2路光纤线路接口，双光口便于光纤线路故障倒换，从此确保通信的正常。 |
|
5 |
支持E1支路本端、远端环回功能，便于设备检测和管理。 |
|
6 |
具有完备的告警功能，可监控对端设备的实时状态。 |
|
7 |
提供最多2路E1/V35高速数据通道接口，成帧或非成帧工作模式。本项可选。 |
|
8 |
提供最多2路E1/RJ45以太网数据接口，成帧或非成帧工作模式。本项可选。 |
|
9 |
提供1路RS232C异步数据通道。 |
|
10 |
提供网管监控接口。 |
|
11 |
提供公务电话接口（接公务手柄），或者是音频接口（可2/4线选择），两者可选。 |
|
12 |
AC220V交流供电或DC24V、-48V直流供电可选，可双电源配置，可电源热备份。 |
技术指标：
|
光路接口 |
线路速率 |
150Mbps±20ppm |
|
光波长 |
1310nm、1550nm等可选 |
|
发送光功率 |
-2~-11dBm、通常为-8dBm |
|
接收灵敏度 |
小于-32dBm（BER≤1×10-11） |
|
接收动态范围 |
大于20dBm |
|
接口形式 |
FC、SC等可选 |
|
E1接口 |
符合ITU-T |
G.703建议，符合ITU-T G.742、G.823建议 |
|
工作速率 |
2.048Mbps±50ppm |
|
码型 |
HDB3码 |
|
阻抗 |
75Ω或120Ω可选 |
|
衰耗 |
0~6dB |
|
以太网接口 |
支持协议 |
IEEE802.3、IEEE802.3X、IEEE802.3U、IEEE802.1q、IEEE802.1p |
|
内部编码 |
4B/5B |
|
接口方式 |
UTP |
|
数据接口 |
电平符合ITU-T V.24建议，工作速率向下平滑 |
|
网管接口 |
电平符合ITU-T V.24建议 |
|
公务接口 |
64kbps音频，即一时隙话路。接公务手柄进行呼叫 |
|
工作电压 |
内置交流220V或直流48V、24V，系统耗电小于8W。单电源或双电源工作。 |
|
工作环境 |
环境温度+5℃~+45℃，相对湿度85%（+30℃） |
