简介描述：

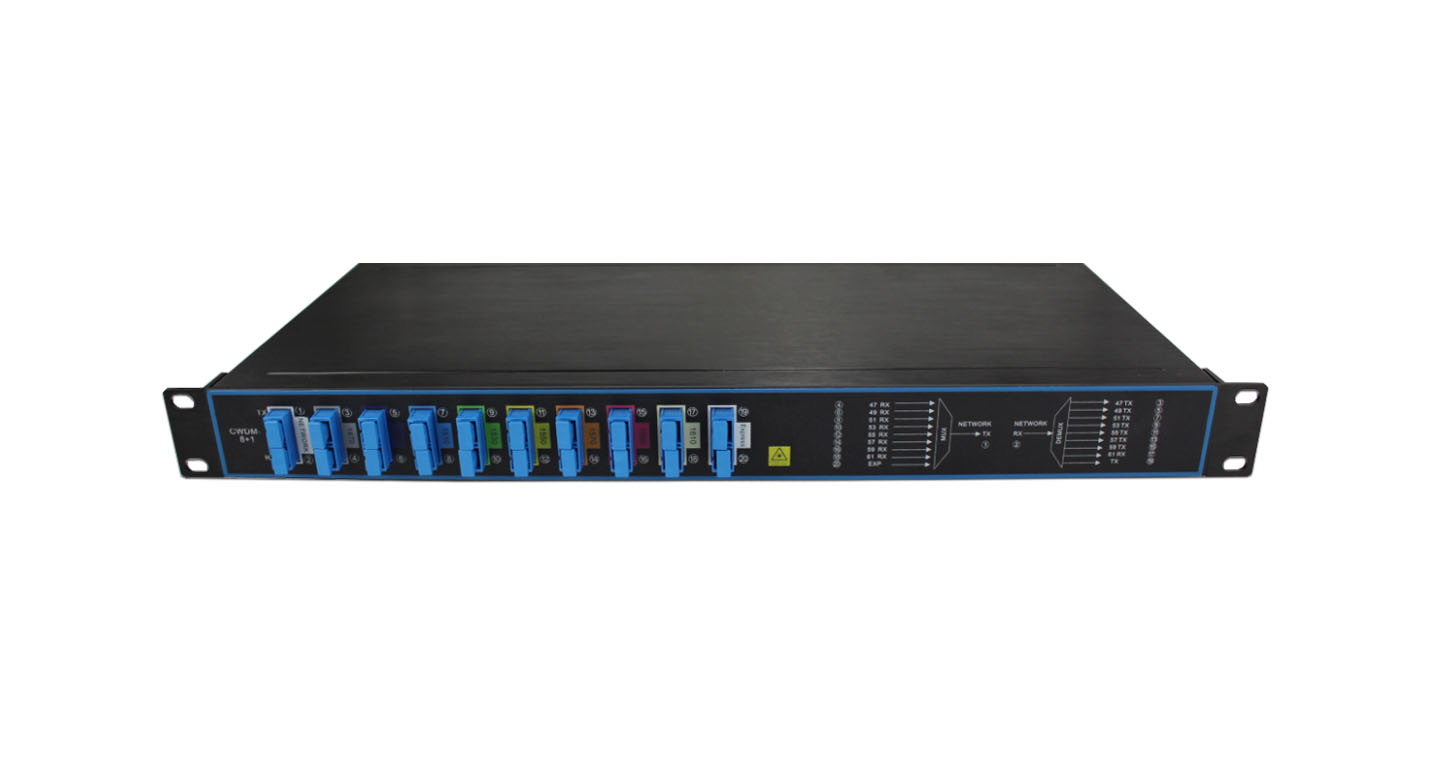

光路科技推出的光分插复用器，用于WDM波分传输系统环网、长距链状传输链路中上（Add）下（Drop）业务信道的分插复用，本产品采用薄膜相干滤波片技术，波长稳定性好、插损小，可满足不同WDM系统需求。
功能特点：
|
低损耗 |
回波损耗>45 dB、偏振相关损耗<0.1 dB、 |
|
高带宽 |
通带±0.1nm、通带平坦度＜0.5dB |
|
高隔离度 |
相邻通道隔离度 >25dB、非相邻通道隔离度>45dB |
|
高可靠性 |
采用薄膜相干滤波片技术，波长稳定性好、插损小，可满足不同WDM系统需求 |
技术指标：
|
参数 |
单位 |
指标 |
|
中心波长 (nm) |
nm |
ITU Grid |
|
信道间隔 |
GHz |
100GHz |
CWDM |
|
信道数 |
|
4 |
8 |
4 |
8 |
|
通带 |
nm |
±0.1 |
±6.5 |
|
通带平坦度 |
dB |
＜0.5 |
＜0.5 |
|
0.5dB带宽 |
nm |
≥0.3 |
≥14 |
|
（下波插损）In—Drop |
dB |
＜2.5 |
＜3.2 |
＜2.5 |
＜3.2 |
|
（上波插损）Add---Out |
dB |
＜2.5 |
＜3.2 |
＜2.5 |
＜3.2 |
|
（剩余通道）In---out |
dB |
＜2.8 |
＜4.5 |
＜2.8 |
＜4.5 |
|
相邻通道隔离度 |
dB |
>25 |
>30 |
|
非相邻通道隔离度 |
dB |
>45 |
>45 |
|
插损热敏感度 |
dB |
<0.005 |
|
波长热敏感度 |
nm/℃ |
<0.002 |
|
偏振相关损耗 |
dB |
<0.1 |
|
偏振模色散 |
ps |
<0.1 |
|
上下波长方向性 |
dB |
>50 |
|
回波损耗 |
dB |
>45 |
|
最大承载功率 |
mW |
500 |
|
工作温度(℃) |
℃ |
-10~+75 |
|
存储温度 |
℃ |
-40~+85 |
|
封装尺寸 |
mm |
1U、19英寸 |
