简介描述：
波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；介质薄膜相干滤波技术波分复用器(WDM)是利用几十层不同的介质薄膜组合起来，组成具有特定波长选择特性的干涉滤波器，就可以实现将不同的波长分离或合并。
CWDM：波长间隔为20nm，波长间隔相对较宽。
DWDM：波长间隔为0.2～1.2nm之间。

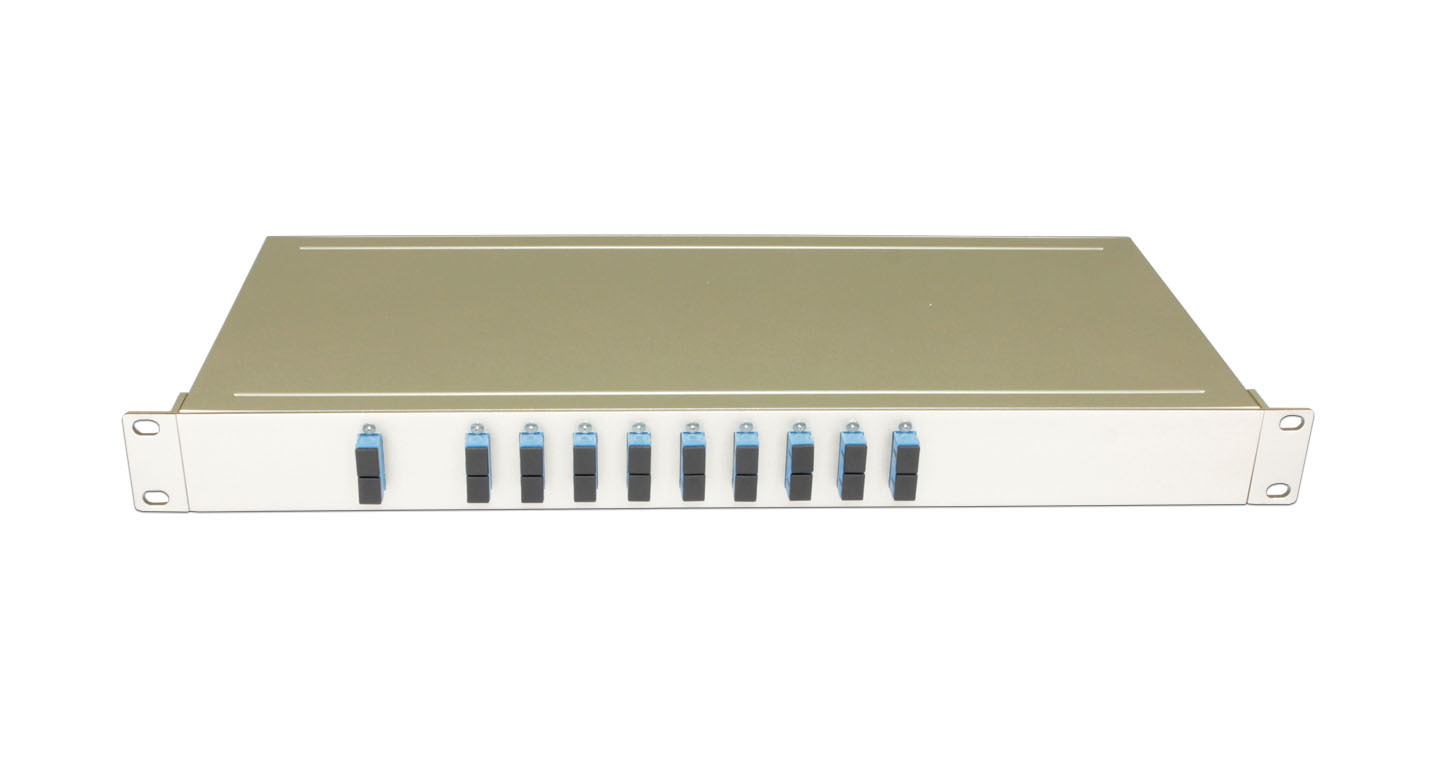

无源滤波片式波分复用器采用1U机架式设计，可安装于标准19寸机柜中，可支持1270nm～1610nm之间相隔20nm的CWDM波长进行复用，支持C21~C60之间相隔100Ghz的DWDM波长复用解复用，并具备升级功能。
功能特点：
|
结构稳定 |
与光纤参数无关，结构稳定 |
|
损耗低 |
偏振相关损耗低，最低<0.1；插入损耗低，最小低于1.6dB |
|
高隔离度 |
相邻隔离度 ≥30 dB、非相邻隔离度 ≥45 dB |
|
高可靠性 |
温度特性很好，信号通带比较平坦 |
技术指标：
|
参数（CWDM） |
4通道 |
8通道 |
16通道 |
|
中心波长(nm) |
1270~1610或1271~1611 |
|
中心波长精度(nm) |
±0.5 |
|
通道间隔(nm) |
20 |
|
通带宽度(nm) |
±6.5 |
|
插损(dB) |
≤1.6 |
≤2.5 |
≤4.5 |
|
一致性(dB) |
≤0.6 |
≤1.0 |
≤1.5 |
|
信道平坦度(dB) |
≤0.3 |
|
隔离度(dB) |
相邻 |
≥30 |
|
非相邻 |
≥45 |
|
插入损耗热稳定度(dB/℃) |
<0.005 |
|
波长热稳定度(nm/℃) |
<0.002 |
|
偏振相关损耗(dB) |
<0.1 |
|
偏振模色散(ps) |
<0.1 |
|
方向性(dB) |
≥50 |
|
回波损耗(dB) |
≥45 |
|
最大通光功率(mW) |
300 |
|
工作温度(℃) |
-20~+75 |
|
储存温度(℃) |
-40~+85 |
|
封装尺寸（mm） |
440（W）× 44（H）×340（D） |
