简介描述：

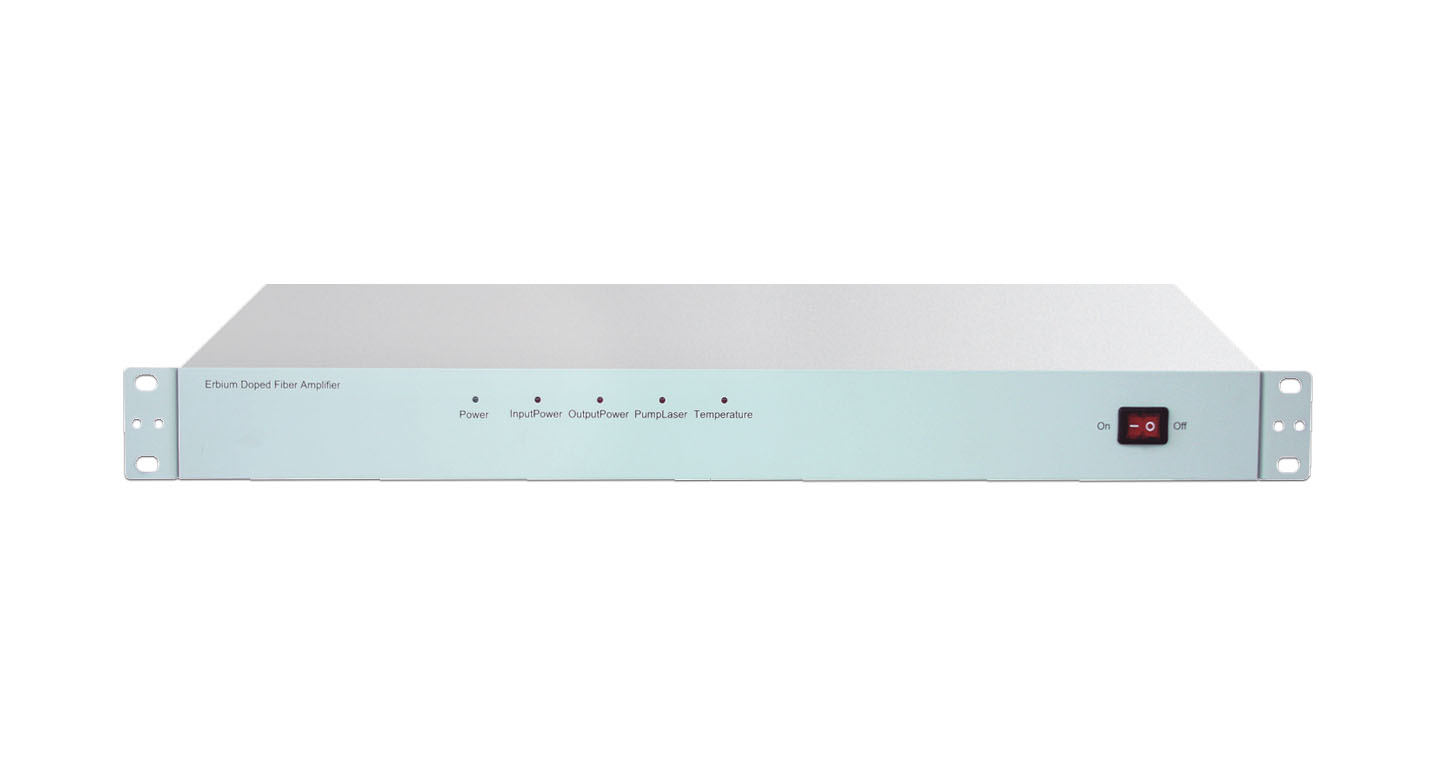

FR-EDFA业务卡是我公司推出的掺铒光纤放大器系列产品，它不需要光-电-光的转换直接能够使多波长的光信号再生，从而延长信号的传输距离，配合DWDM复用/解复用器可实现波分复用传输，特别适用于长途干线网、城域网、接入网以及各种SDH/PDH传输系统。
功能特点：
|
C波段，不带中间极(PA/BA) |
低噪声系数：典型值4.5dB |
|
高平坦度:典型值 1dB |
|
覆盖整个C波段:可传40波或80波 |
|
AGC、APC、ACC可选 |
|
高饱和输出功率 |
|
所有性能符合BellcoreGR-1312-CORE 要求 |
|
网管功能：支持SNMP、Web、telnet网管形式 |
|
应用 |
|
数字通信网络 |
|
DWDM系统 |
|
C波段带，多功能中间极，可根据客户需求定制(LA) |
增益平坦提供级间节点,可接入OADM 或DCM模块 |
|
高平坦度:典型值 1dB |
|
噪声指数低 ：典型值5.5db |
|
瞬态响应控制 |
|
ASE自动修正功能 |
|
AGC、APC、ACC可选 |
|
所有性能符合BellcoreGR-1312-CORE 要求 |
|
网管功能：支持SNMP、Web、telnet网管形式 |
技术指标：
|
C波段，不带中间极(PA/BA) |
参 数 Parameter |
最小 |
典型 |
最大 |
Unit |
|
工作波长 |
16波 16 Channel |
1546 |
|
1561 |
nm |
|
32波 32 Channel |
1535 |
|
1562 |
|
40波 40 Channel |
1528 |
|
1565 |
|
输入功率 |
功率放大器 OBA |
-14 |
|
-5 |
dBm |
|
前置放大器 OPA |
-38 |
|
-5 |
|
输出功率 |
|
|
23 |
dBm |
|
增益 |
14 |
|
33 |
dB |
|
噪声指数 |
功率放大器 OBA |
|
5.0 |
|
dB |
|
前置放大器 OPA |
|
4.5 |
|
|
增益平坦度 |
|
1.0 |
|
dB |
|
C波段带，多功能中间极，可根据客户需求定制(LA) |
参 数 |
Min |
Typ |
Max |
Unit |
|
工作波长 |
1528 |
|
1565 |
nm |
|
总输入功率 |
-24 |
-5 |
4 |
dBm |
|
总输出功率 |
5 |
20 |
22 |
dBm |
|
增益 |
12 |
,
|
38 |
dB |
|
噪声指数 |
|
5.5 |
|
dB |
|
增益平坦度 |
|
1.0 |
|
dB |
|
中间级插入损耗 |
1 |
|
15 |
dB |
|
输入/输出隔离度 |
30 |
|
|
dB |
|
输入/输出回波损耗 |
40 |
|
|
dB |
