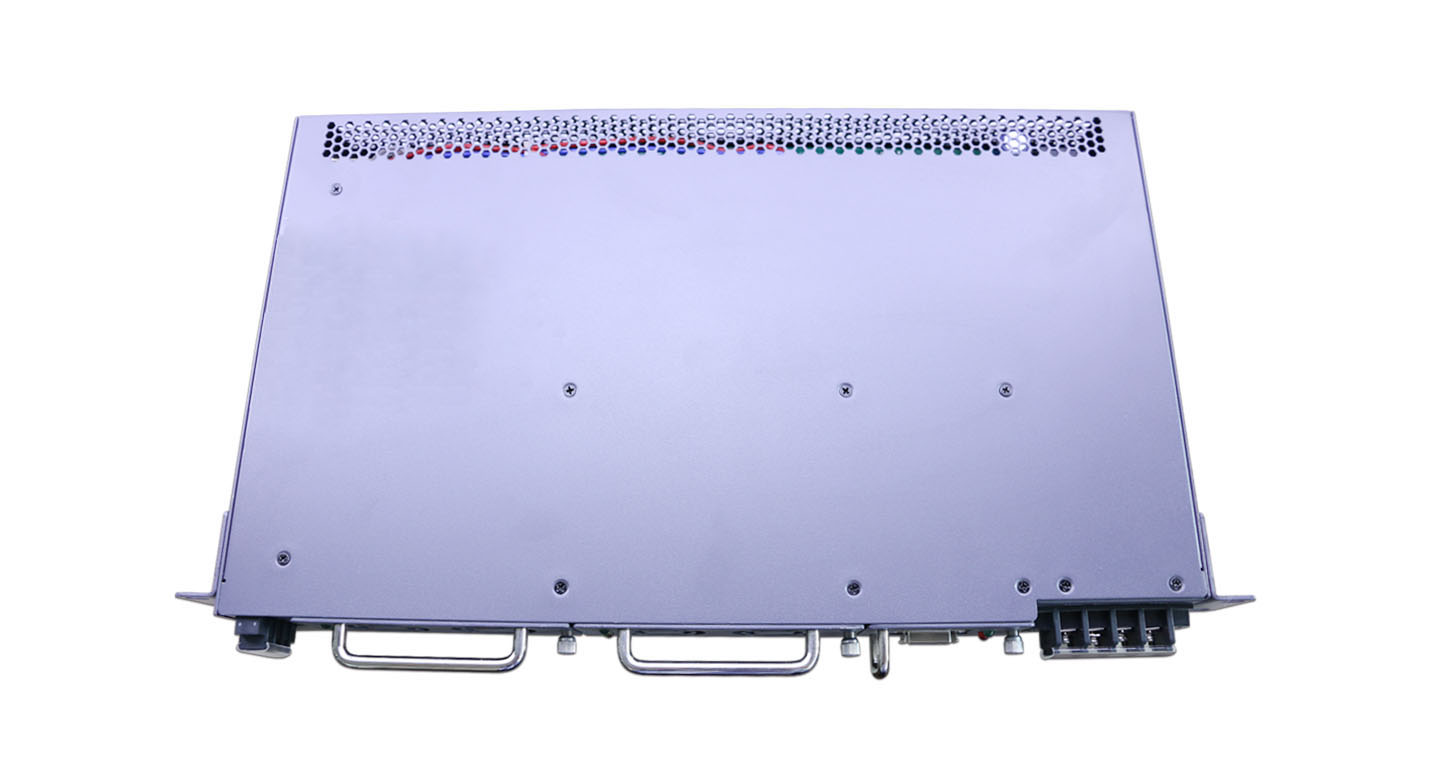

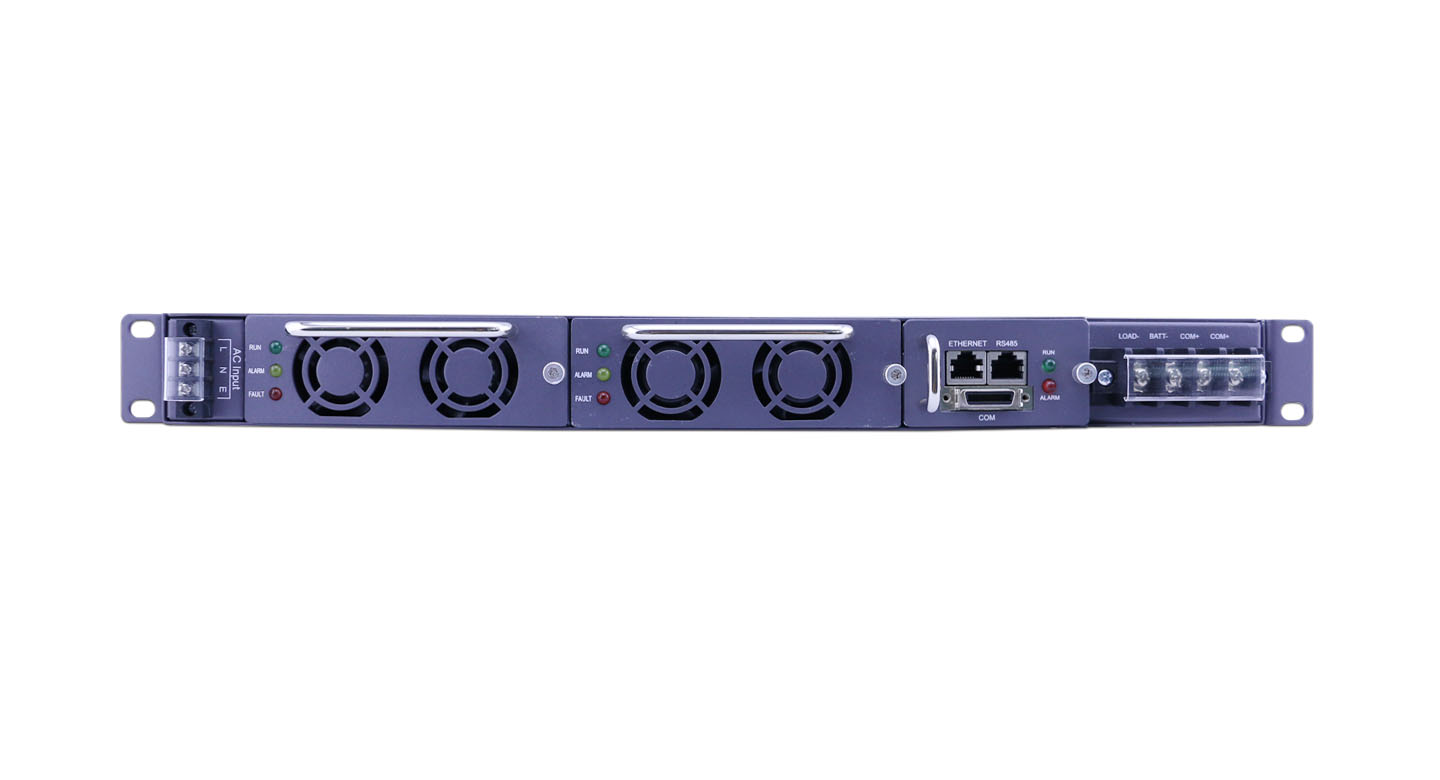

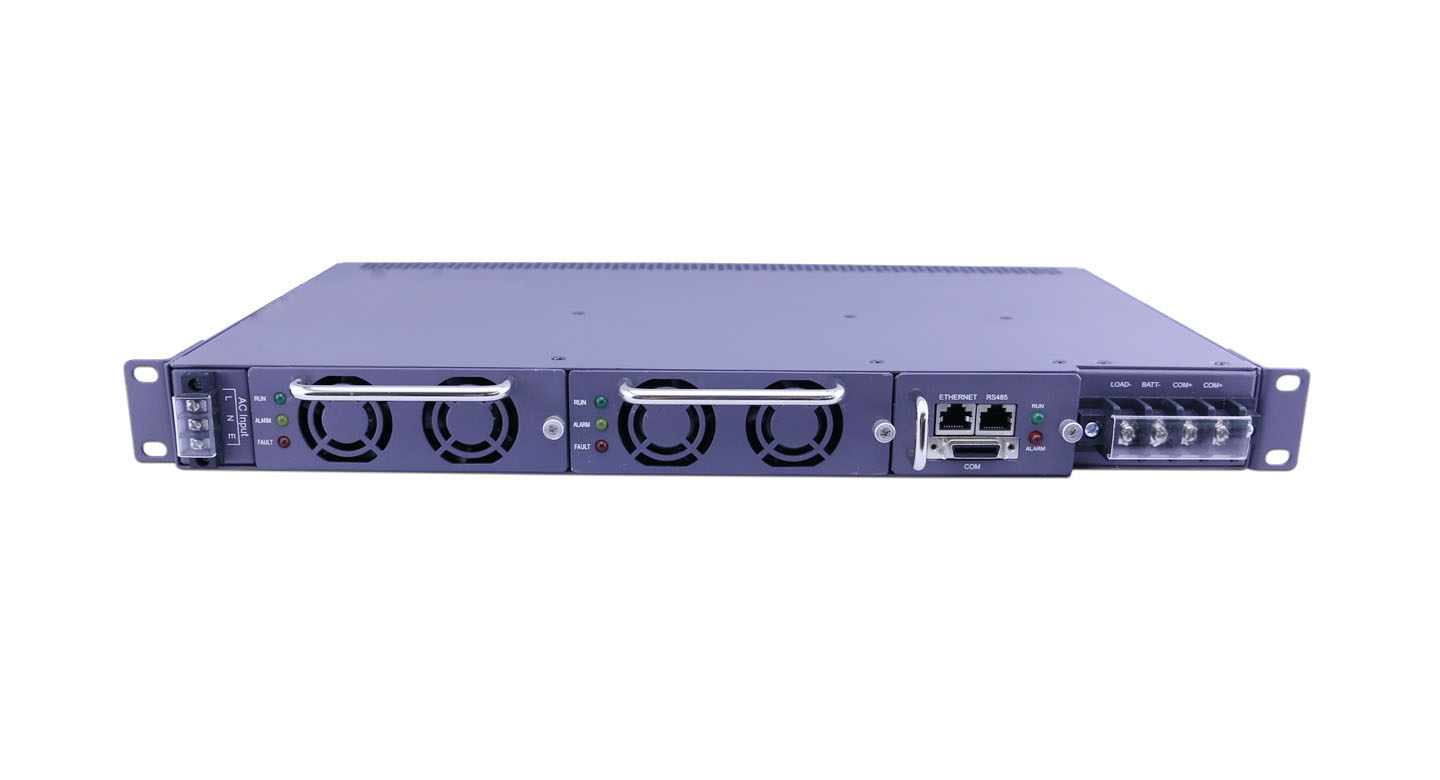

欢迎您使用由本公司研发生产的嵌入式电源系统，系统由配电单元、监控模块和整流模块组成，整机性能稳定，实用性强，可后台软件操作系统。
特征
应用
嵌入式系统配置
我司的标准嵌入式系统主要有如下表所示的几种机型和配置。(非标产品则以实物为准)
| 模块配置 | ||||||
|
模块 系统型号 |
A 监控模块 |
C 监控模块 |
4830 整流模块 |
4820 整流模块 |
4815 整流模块 |
4810 整流模块 |
| 1U-4860 | 1 | 1-2 | 可选 | 可选 | 可选 | |
| 2U-4890 | 1 | 1-3 | 可选 | 可选 | 可选 | |
| 3U-4890 | 1 | 1-3 | 可选 | 可选 | 可选 | |
| 3U-48150 | 1 | 1-5 | 可选 | 可选 | 可选 | |
| 配电分路 | |||
|
配电 系统型号 |
电池分路 | 二次下电分路 | 一次下电分路 |
| 1U-4860 | 1路输出端子 | 1路输出端子 | 无 |
| 2U-4890 |
磁断开关 80A * 1 |
磁断开关 30A*2 10A*2 |
无 |
| 3U-4890 |
空气开关 63A*2 |
空气开关 63A*3 20A*3 16A*2 10A*2 |
无 |
| 3U-48150 |
空气开关 63A*2 |
空气开关 20A*2 |
空气开关 63A*3 |
嵌入式系统的技术性能
嵌入式系统适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电，也可用于其它通信设备供电。
基本工作原理
正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果市电故障，此时系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压低于46V上位机(可设定)电池低压告警点时，监控模块上报告警信号，直接关闭负载输出，整机不工作。当外部市电恢复，系统恢复正常工作状态(以上监控数据为系统默认值，用户可重新设置)。工作环境温度≥55℃，电源系统将需降功率输出。
性能指标
※ 嵌入系统共同的性能指标
| 输入 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 输入电压范围 | 90 | 220 | 280 | Vac | |
| 输入频率 | 45 | 50 | 65 | Hz | |
| 功率因数 | 0.98 | ||||
| 输出 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 输出电压范围 | 42 | 53.5 | 58 | Vdc | |
| 输出电流范围 | 0 | 30 | A | 176～280VAC | |
| 0 | 15 | A | 90～175VAC | ||
| 纹波(峰峰值) | 200 | mv | |||
| 输出效率 | ≥91 | % | 220Vac 输入 | ||
| ≥87 | % | 110Vac 输入 | |||
| 稳压精度 | ≤±1 | % | |||
| 负载调整率 | ≤±1 | % | |||
| 源调整率 | ≤±1 | % | |||
| 绝缘等级 | ||
| 参数 | 最小 | 注释 |
| 输入-输出 | 3000Vdc/10mA//1min | |
| 输入-机壳 | 2500Vdc/10mA//1min | |
| 输出-机壳 | 700Vdc/10mA//1min | |
| 绝缘电阻 | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ，漏电流＜3.5mA | |
| 环境 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 工作温度 | -25 | 55 | °C | ≥55°C时，电源需降功率输出 | |
| 储存温度 | -40 | 80 | °C | ||
| 湿度 | 10 | 90 | % | 相对湿度, 不凝固. | |
| 大气压力 | 70 | 106 | KPa | ||
| 海拔高度 | 0 | 3000 | m | ||
| 冷却方式 | 风机强制冷却 | ||||
| 保护功能 | ||||||
| 项目 | 单位 | 有/无 | 最小值 | 典型值 | 最大值 | 恢复特性 |
| 输入过压告警 | Vac | 有 | 285 | 295 | 305 | 恢复回差10±5V |
| 输入欠压告警 | Vac | 有 | 85 | 90 | 95 | |
| 输入过压保护 | Vac | 有 | 300 | 315 | 可自恢复，回差10±5V | |
| 输入欠压保护 | Vac | 有 | 75 | 85 | ||
| 输出过压告警 | V | 有 | 58 | 59 | 恢复回差1V | |
| 输出欠压告警 | V | 有 | 46.5 | 47 | 47.5 | 恢复回差1V |
| 输出过压保护 | V | 有 | 59 | 60 | 不可自恢复 | |
| 电池下电保护 | V | 有 | 42.5 | 43 | 43.5 | 恢复回差2.5-3V |
| 环境高温告警 | ℃ | 有 | 45 | 50 | 55 | 恢复回差3℃ |
| 环境低温告警 | ℃ | 有 | -15 | -10 | -5 | |
| 短路保护 | A | 有 | 可长期短路；检测到短路后打嗝工作，打嗝5min后如果模块输出仍然短路则关机 | |||
※ 嵌入系统不同的性能指标
| 输入和输出 | ||||
|
电压 系统型号 |
交流输入电流（最大） | 直流输出电流 | ||
| 170～290VAC | 151～175VAC | 90～150VAC | ||
| 1U-4860 | 20A | 60A | 33A | 22A |
| 2U-4890 | 29.7A | 90A | 50A | 33A |
| 3U-4890 | 29.7A | 90A | 50A | 33A |
| 3U-48150 | 49.5A | 150A | 83A | 55A |
| 机械特性 | ||||||||
|
类别 系统型号 |
系统重量（KG） | 系统外形尺及安装尺寸(mm) | ||||||
| 含模块 | 无模块 | W | D | H | A | B | C | |
| 1U-4860 | ≤5 | ≤3 | 482.6 | 253 | 43.6 | 465 | 31.8 | 442 |
| 2U-4890 | ≤11 | ≤5.2 | 482.6 | 255 | 88.1 | 465 | 76.2 | 436 |
| 3U-4890 | ≤12 | ≤5.3 | 482.6 | 255 | 129 | 465 | 57.2 | 440 |
| 3U-48150 | ≤16 | ≤5.3 | 482.6 | 255 | 129 | 465 | 57.2 | 436 |
